Molla di estensione RZ-115V-20X Acciaio inossidabile Ø 1,5 x 15 x 41,5 mm / 270°

Prezzi a scalare - Molla di estensione RZ-115V-20X

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Molla di estensione Acquistare

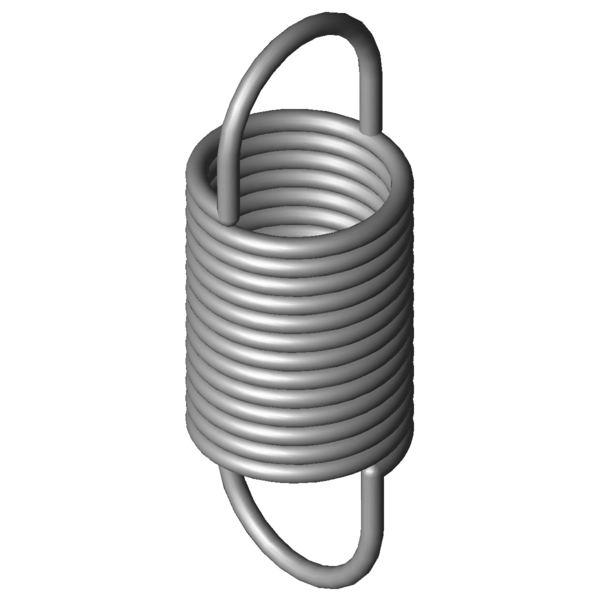

Immagine del prodotto Molla di estensione RZ-115V-20X
Immagine del prodotto Molla di estensione RZ-115V-20X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-115V-20X

Simboli Valore Unità Descrizione
Materiale 1.4310 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,5 mm Diametro del filo
D mm Diametro medio delle spire
De 15 mm Diametro esterno delle spire
Dh 17,6 mm Diametro minore del cono
L0 41,5 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 22,13 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 89,16 mm Lunghezza massima a carico statico
sn 47,66 mm Escursione elastica massima a carico statico
Fn 67,55 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,68 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,309 N/mm Costante della molla
F0 5,151 N Forza di precompressione interna
Fntol 4,96 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 23 gradi Tolleranza posizione occhiello
Gew 9,1875 g Peso dell’articolo
PG ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-115V-20X Acciaio inossidabile Ø 1,5 x 15 x 41,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-115V-20X Acciaio inossidabile Ø 1,5 x 15 x 41,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-115V-20X Acciaio inossidabile Ø 1,5 x 15 x 41,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-115V-20X Acciaio inossidabile Ø 1,5 x 15 x 41,5 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-115V-20X

Modulo di richiesta Molla di estensione RZ-115V-20X Acciaio inossidabile Ø 1,5 x 15 x 41,5 mm / 270°

Modulo di richiesta Molla di estensione RZ-115V-20X

Molle di estensione simili per Molla di estensione RZ-115V-20X Acciaio inossidabile Ø 1,5 x 15 x 41,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
RZ-115V-20X 1.4310 1,5 15 41,5 67,55 89,16 47,66 1,309 100,0 | 100,0 | 100,0 | 100,0
Z-115V-20X EN 10270-1 1,5 15 41,5 79,83 89,64 48,14 1,525 92,4 | 100,0 | 91,8 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
RZ-081E-03X 12,5 41,5 0,149 1.4310 19,8 168,7 127,2 41,8 | 81,1 | 33,4 | 11,0
RZ-083X 13,5 44,4 0,181 1.4310 23,77 167,94 123,54 44,6 | 83,4 | 36,9 | 13,6
RZ-100E-12X 14 49 0,241 1.4310 29,34 163,69 114,69 48,1 | 83,8 | 42,5 | 18,0
RZ-086X 11 40,4 0,354 1.4310 28,97 115,51 75,11 53,2 | 79,1 | 53,2 | 27,2
RZ-100E-11X 14 38 0,379 1.4310 29,34 110,93 72,93 56,3 | 86,1 | 54,4 | 28,4
RZ-082X 13,5 31,4 0,381 1.4310 23,77 90,05 58,65 54,8 | 77,4 | 58,2 | 28,6
RZ-100HX 12 44,3 0,4 1.4310 34,95 125,71 81,41 55,9 | 82,3 | 55,1 | 30,3
RZ-105X 13,7 50,5 0,447 1.4310 44,22 142,44 91,94 59,4 | 85,6 | 58,7 | 33,9
RZ-101X 17,2 39,8 0,448 1.4310 35,5 114,11 74,31 60,3 | 88,8 | 58,3 | 33,7
RZ-100E-10X 14 31,2 0,612 1.4310 29,34 76,36 45,16 65,2 | 80,6 | 69,1 | 45,8
RZ-115HX 15 43,3 0,848 1.4310 55,72 103,84 60,54 80,6 | 96,4 | 80,6 | 64,9
RZ-104X 13,7 34,2 0,942 1.4310 44,22 77,85 43,65 78,6 | 85,7 | 78,5 | 71,5
RZ-119X 17,6 43,8 1,191 1.4310 69,37 97,83 54,03 91,5 | 91,2 | 92,8 | 90,6
RZ-115E-10X 11,3 42,1 1,265 1.4310 59,25 85,3 43,2 90,9 | 86,9 | 89,2 | 96,8
RZ-115V-20X 15 41,5 1,309 1.4310 67,55 89,16 47,66 100,0 | 100,0 | 100,0 | 100,0
RZ-115GX 15 34,9 1,371 1.4310 55,72 72,38 37,48 89,5 | 92,5 | 80,6 | 95,3
RZ-121FX 15,5 43,5 1,553 1.4310 78,31 90,19 46,69 90,6 | 95,3 | 92,1 | 84,5
RZ-122X 14,1 38,2 2,499 1.4310 85,63 69,95 31,75 72,9 | 93,3 | 72,8 | 52,6
RZ-130K-20X 16 45 2,516 1.4310 105 83,6 38,6 71,5 | 89,8 | 72,7 | 52,1
RZ-115V-30X 12 36,5 2,782 1.4310 83,35 64,38 27,88 68,8 | 89,3 | 69,8 | 47,4
RZ-124F-01X 12,7 36 3,568 1.4310 94,45 60,6 24,6 62,3 | 88,4 | 61,6 | 36,9
RZ-141E-10X 16 41 5,233 1.4310 139,7 65,5 24,5 54,6 | 89,2 | 49,9 | 24,9
RZ-130MX 12 44 5,496 1.4310 137 66,94 22,94 52,8 | 85,9 | 48,7 | 23,7
RZ-142X 14,5 42,8 6,1 1.4310 153 65,71 22,91 52,3 | 89,5 | 46,1 | 21,2
RZ-147MX 15 54,4 6,206 1.4310 192,2 82,7 28,3 49,9 | 81,5 | 47,3 | 20,9
RZ-147LX 15 41,2 10,025 1.4310 192,2 58,72 17,52 46,0 | 89,2 | 36,0 | 12,9
RZ-145X 12 38,3 11,915 1.4310 181,5 52,22 13,92 42,2 | 82,4 | 33,2 | 10,9
RZ-160X 15 48,5 14,891 1.4310 269,8 65,05 16,55 40,1 | 81,9 | 29,9 | 8,7
RZ-147E-02X 10 41,6 18,538 1.4310 212 51,77 10,17 38,0 | 80,5 | 26,6 | 6,8
RZ-162QX 14 44,2 39,263 1.4310 386,7 53,12 8,92 33,9 | 80,3 | 18,1 | 3,3
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione RZ-115V-20X

Paese d'origine: DE, German; Molla di estensione RZ-115V-20X
