Molla di estensione Z-115V-20X Acciaio per molle Ø 1,5 x 15 x 41,5 mm / 270°

Prezzi a scalare - Molla di estensione Z-115V-20X

Quantità Prezzo singolo [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Molla di estensione Acquistare

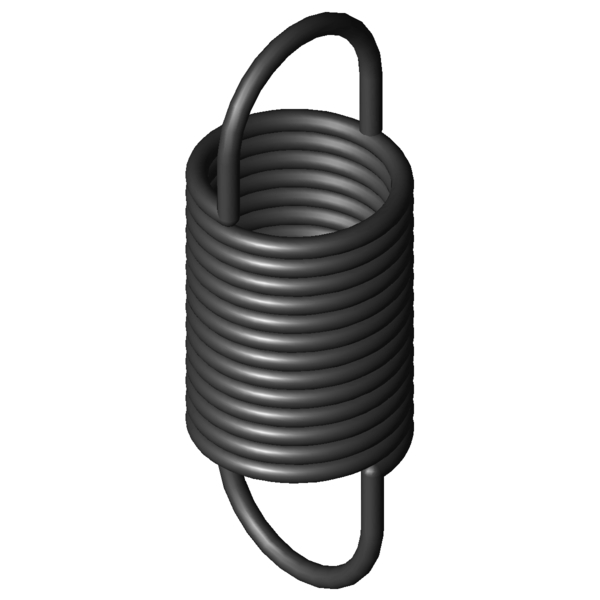

Immagine del prodotto Molla di estensione Z-115V-20X
Immagine del prodotto Molla di estensione Z-115V-20X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115V-20X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,5 mm Diametro del filo
D mm Diametro medio delle spire
De 15 mm Diametro esterno delle spire
Dh 17,6 mm Diametro minore del cono
L0 41,5 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 22,13 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 89,64 mm Lunghezza massima a carico statico
sn 48,14 mm Escursione elastica massima a carico statico
Fn 79,83 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,68 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,525 N/mm Costante della molla
F0 6,441 N Forza di precompressione interna
Fntol 5,15 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 23 gradi Tolleranza posizione occhiello
Gew 9,279 g Peso dell’articolo
PG ZE - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115V-20X Acciaio per molle Ø 1,5 x 15 x 41,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115V-20X Acciaio per molle Ø 1,5 x 15 x 41,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115V-20X Acciaio per molle Ø 1,5 x 15 x 41,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115V-20X Acciaio per molle Ø 1,5 x 15 x 41,5 mm / 270°

calcolo del percorso della forza Molla di estensione Z-115V-20X

Modulo di richiesta Molla di estensione Z-115V-20X Acciaio per molle Ø 1,5 x 15 x 41,5 mm / 270°

Modulo di richiesta Molla di estensione Z-115V-20X

Molle di estensione simili per Molla di estensione Z-115V-20X Acciaio per molle Ø 1,5 x 15 x 41,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-115V-20X EN 10270-1 1,5 15 41,5 79,83 89,64 48,14 1,525 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-20X 1.4310 1,5 15 41,5 67,55 89,16 47,66 1,309 52,3 | 89,5 | 46,1 | 21,2
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-081E-03X 12,5 41,5 0,176 EN 10270-1 22,45 165,5 124 41,8 | 81,1 | 33,5 | 10,9
Z-083X 13,5 44,4 0,211 EN 10270-1 28,63 171,84 127,44 44,6 | 83,4 | 36,8 | 13,5
Z-100E-12X 14 49 0,281 EN 10270-1 34,48 163,52 114,52 48,2 | 83,8 | 42,6 | 18,2
Z-086X 11 40,4 0,412 EN 10270-1 34,88 117,88 77,48 53,1 | 79,1 | 52,9 | 27,1
Z-100E-11X 14 38 0,441 EN 10270-1 34,48 110,97 72,97 56,4 | 86,1 | 54,6 | 28,5
Z-082X 13,5 31,4 0,444 EN 10270-1 28,63 91,9 60,5 54,6 | 77,4 | 57,7 | 28,5
Z-100HX 12 44,3 0,465 EN 10270-1 41,95 128,08 83,78 55,8 | 82,3 | 55,0 | 30,2
Z-105X 13,7 50,5 0,521 EN 10270-1 52,74 144,33 93,83 59,4 | 85,6 | 58,7 | 33,9
Z-101X 17,2 39,8 0,522 EN 10270-1 42,35 115,62 75,82 60,3 | 88,8 | 58,3 | 33,7
Z-100E-10X 14 31,2 0,712 EN 10270-1 34,48 76,4 45,2 65,1 | 80,6 | 68,5 | 46,0
Z-115HX 15 43,3 0,988 EN 10270-1 66,08 104,69 61,39 80,6 | 96,4 | 80,6 | 64,9
Z-104X 13,7 34,2 1,097 EN 10270-1 52,74 78,73 44,53 78,8 | 85,7 | 79,3 | 71,4
Z-119X 17,6 43,8 1,387 EN 10270-1 82,12 98,52 54,72 91,4 | 91,2 | 92,6 | 90,5
Z-115E-10X 11,3 42,1 1,473 EN 10270-1 70,59 86,1 44 91,2 | 86,9 | 89,9 | 96,7
Z-115V-20X 15 41,5 1,525 EN 10270-1 79,83 89,64 48,14 100,0 | 100,0 | 100,0 | 100,0
Z-115GX 15 34,9 1,596 EN 10270-1 66,08 72,9 38 89,6 | 92,5 | 80,9 | 95,4
Z-121FX 15,5 43,5 1,808 EN 10270-1 92,71 90,73 47,23 90,6 | 95,3 | 92,1 | 84,5
Z-122X 14,1 38,2 2,909 EN 10270-1 101,3 70,34 32,14 72,9 | 93,3 | 72,8 | 52,6
Z-130K-20X 16 45 2,929 EN 10270-1 124,8 84,23 39,23 71,5 | 89,8 | 72,7 | 52,1
Z-115V-30X 12 36,5 3,24 EN 10270-1 98,5 64,67 28,17 68,8 | 89,3 | 69,8 | 47,4
Z-124F-01X 12,7 36 4,155 EN 10270-1 111,8 60,9 24,9 62,3 | 88,4 | 61,6 | 36,9
Z-141E-10X 16 41 6,093 EN 10270-1 166,7 66 25 54,7 | 89,2 | 49,9 | 24,9
Z-130MX 12 44 6,398 EN 10270-1 162,8 67,3 23,3 52,8 | 85,9 | 48,7 | 23,7
Z-142X 14,5 42,8 7,103 EN 10270-1 182,5 66,15 23,35 92,1 | 100,0 | 91,0 | 85,4
Z-147MX 15 54,4 7,225 EN 10270-1 229,9 83,35 28,95 49,9 | 81,5 | 47,4 | 20,9
Z-147LX 15 41,2 11,671 EN 10270-1 229,9 59,12 17,92 46,0 | 89,2 | 36,0 | 12,9
Z-145X 12 38,3 13,872 EN 10270-1 216,4 52,48 14,18 42,2 | 82,4 | 33,2 | 10,9
Z-160X 15 48,5 17,34 EN 10270-1 324,5 65,51 17,01 40,2 | 81,9 | 30,0 | 8,7
Z-147E-02X 10 41,6 21,584 EN 10270-1 252,9 51,95 10,35 37,9 | 80,5 | 26,5 | 6,8
Z-162QX 14 44,2 45,713 EN 10270-1 466,9 53,41 9,21 33,9 | 80,3 | 18,1 | 3,3
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-115V-20X

Paese d'origine: DE, German; Molla di estensione Z-115V-20X
