Molla di estensione Z-141E-10X Acciaio per molle Ø 2 x 16 x 41 mm / 270°

Prezzi a scalare - Molla di estensione Z-141E-10X

Quantità	Prezzo singolo [EUR]
1	6,1600 EUR
2	3,8800 EUR
3	2,3500 EUR
7	1,9600 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4700 EUR
125	0,4700 EUR
175	0,4700 EUR
250	0,4700 EUR
350	0,4700 EUR
450	0,4700 EUR

Molla di estensione Acquistare

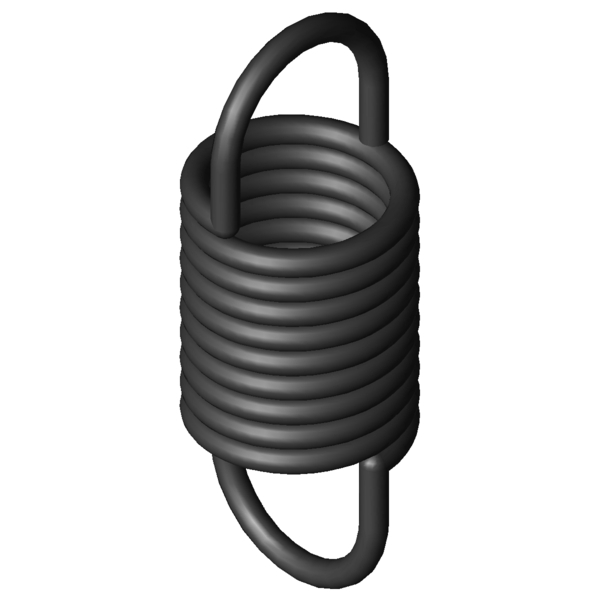

Immagine del prodotto Molla di estensione Z-141E-10X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-141E-10X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	16	mm	Diametro esterno delle spire
Dh	19,3	mm	Diametro minore del cono
L0	41	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	21,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	66	mm	Lunghezza massima a carico statico
sn	25	mm	Escursione elastica massima a carico statico
Fn	166,7	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	9,75	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	6,093	N/mm	Costante della molla
F0	14,5	N	Forza di precompressione interna
Fntol	10,5	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,1	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	17	gradi	Tolleranza posizione occhiello
Gew	12,56	g	Peso dell’articolo
PG	#ZF	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-141E-10X Acciaio per molle Ø 2 x 16 x 41 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-141E-10X Acciaio per molle Ø 2 x 16 x 41 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-141E-10X Acciaio per molle Ø 2 x 16 x 41 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-141E-10X Acciaio per molle Ø 2 x 16 x 41 mm / 270°

calcolo del percorso della forza Molla di estensione Z-141E-10X

Modulo di richiesta Molla di estensione Z-141E-10X Acciaio per molle Ø 2 x 16 x 41 mm / 270°

Modulo di richiesta Molla di estensione Z-141E-10X

Molle di estensione simili per Molla di estensione Z-141E-10X Acciaio per molle Ø 2 x 16 x 41 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-141E-10X	EN 10270-1	2	16	41	166,7	66	25	6,093	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-141E-10X	1.4310	2	16	41	139,7	65,5	24,5	5,233	92,1 \| 100,0 \| 90,9 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-104X	13,7	34,2	1,097	EN 10270-1	52,74	78,73	44,53	46,3 \| 77,2 \| 43,9 \| 17,8
Z-119X	17,6	43,8	1,387	EN 10270-1	82,12	98,52	54,72	52,7 \| 88,2 \| 47,5 \| 22,5
Z-115E-10X	11,3	42,1	1,473	EN 10270-1	70,59	86,1	44	50,4 \| 77,7 \| 49,6 \| 24,1
Z-115V-20X	15	41,5	1,525	EN 10270-1	79,83	89,64	48,14	54,7 \| 89,2 \| 49,9 \| 24,9
Z-115GX	15	34,9	1,596	EN 10270-1	66,08	72,9	38	53,9 \| 83,0 \| 52,7 \| 26,1
Z-121FX	15,5	43,5	1,808	EN 10270-1	92,71	90,73	47,23	58,0 \| 90,4 \| 54,3 \| 29,4
Z-130FX	20	46	1,819	EN 10270-1	100,9	97,7	51,7	56,7 \| 86,4 \| 54,4 \| 29,3
Z-122X	14,1	38,2	2,909	EN 10270-1	101,3	70,34	32,14	67,9 \| 87,1 \| 69,3 \| 47,3
Z-130K-20X	16	45	2,929	EN 10270-1	124,8	84,23	39,23	70,2 \| 93,7 \| 69,3 \| 47,7
Z-136E-10X	18,6	49	3,033	EN 10270-1	144,7	93,15	44,15	70,3 \| 89,9 \| 71,7 \| 49,2
Z-115V-30X	12	36,5	3,24	EN 10270-1	98,5	64,67	28,17	68,7 \| 79,7 \| 73,9 \| 52,4
Z-139X	18	48,4	3,387	EN 10270-1	149,2	88,99	40,59	74,0 \| 91,2 \| 75,5 \| 55,1
Z-141FX	16	53	3,772	EN 10270-1	166,7	93,36	40,36	78,5 \| 92,5 \| 81,0 \| 61,9
Z-124F-01X	12,7	36	4,155	EN 10270-1	111,8	60,9	24,9	77,7 \| 82,4 \| 83,3 \| 67,3
Z-141E-10X	16	41	6,093	EN 10270-1	166,7	66	25	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130MX	12	44	6,398	EN 10270-1	162,8	67,3	23,3	92,3 \| 86,1 \| 95,4 \| 95,4
Z-142X	14,5	42,8	7,103	EN 10270-1	182,5	66,15	23,35	91,1 \| 95,5 \| 92,4 \| 85,3
Z-147LX	15	41,2	11,671	EN 10270-1	229,9	59,12	17,92	72,9 \| 94,7 \| 72,1 \| 52,0
Z-145X	12	38,3	13,872	EN 10270-1	216,4	52,48	14,18	66,7 \| 89,5 \| 66,9 \| 43,7
Z-160X	15	48,5	17,34	EN 10270-1	324,5	65,51	17,01	60,3 \| 86,1 \| 59,7 \| 35,0
Z-162QX	14	44,2	45,713	EN 10270-1	466,9	53,41	9,21	44,4 \| 83,9 \| 36,3 \| 13,2

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-141E-10X

Paese d'origine: DE, German; Molla di estensione Z-141E-10X
