Molla di estensione Z-124F-01X Acciaio per molle Ø 1,6 x 12,7 x 36 mm / 270°

Prezzi a scalare - Molla di estensione Z-124F-01X

Quantità	Prezzo singolo [EUR]
1	6,1600 EUR
2	3,8800 EUR
3	2,3500 EUR
7	1,9600 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4700 EUR
125	0,4277 EUR
175	0,4107 EUR
250	0,4020 EUR
350	0,3892 EUR
450	0,3771 EUR

Molla di estensione Acquistare

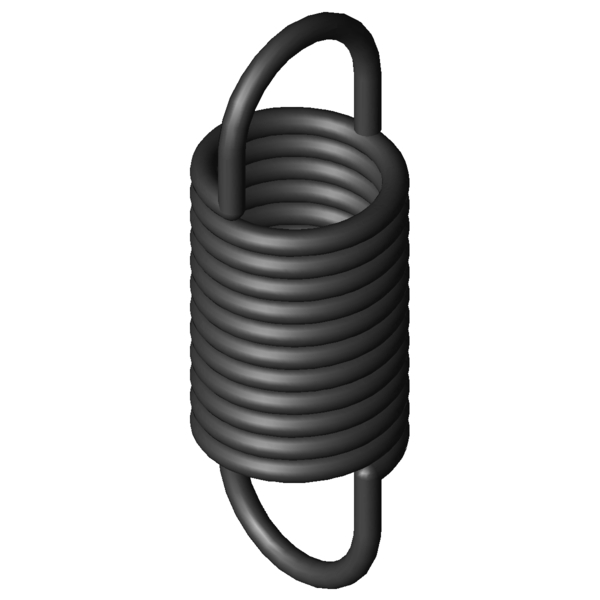

Immagine del prodotto Molla di estensione Z-124F-01X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-124F-01X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1	-	N	Forza della molla precaricata
L1	-	mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1	-	mm	Sezione della molla precaricata
F2	-	N	Forza della molla caricata
L2	-	mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2	-	mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,6	mm	Diametro del filo
D	-	mm	Diametro medio delle spire
De	12,7	mm	Diametro esterno delle spire
Dh	15,4	mm	Diametro minore del cono
L0	36	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	20,4	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	60,9	mm	Lunghezza massima a carico statico
sn	24,9	mm	Escursione elastica massima a carico statico
Fn	111,8	N	Allungamento sotto carico massimo statico
n	-	Stück	Anzahl der federnden Windungen
nt	-	pezzo	Numero delle spire
Lh	7,8	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	4,155	N/mm	Costante della molla
F0	8,331	N	Forza di precompressione interna
Fntol	7,05	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	0,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	17	gradi	Tolleranza posizione occhiello
Gew	7,4844	g	Peso dell’articolo
PG	ZF	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-124F-01X Acciaio per molle Ø 1,6 x 12,7 x 36 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-124F-01X Acciaio per molle Ø 1,6 x 12,7 x 36 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-124F-01X Acciaio per molle Ø 1,6 x 12,7 x 36 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-124F-01X Acciaio per molle Ø 1,6 x 12,7 x 36 mm / 270°

calcolo del percorso della forza Molla di estensione Z-124F-01X

Modulo di richiesta Molla di estensione Z-124F-01X Acciaio per molle Ø 1,6 x 12,7 x 36 mm / 270°

Modulo di richiesta Molla di estensione Z-124F-01X

Molle di estensione simili per Molla di estensione Z-124F-01X Acciaio per molle Ø 1,6 x 12,7 x 36 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-124F-01X	EN 10270-1	1,6	12,7	36	111,8	60,9	24,9	4,155	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-124F-01X	1.4310	1,6	12,7	36	94,45	60,6	24,6	3,568	92,4 \| 100,0 \| 91,6 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-100HX	12	44,3	0,465	EN 10270-1	41,95	128,08	83,78	42,1 \| 81,5 \| 33,6 \| 11,2
Z-088X	9,4	38	0,694	EN 10270-1	40,52	91,4	53,4	45,1 \| 77,1 \| 41,4 \| 16,9
Z-100E-10X	14	31,2	0,712	EN 10270-1	34,48	76,4	45,2	47,3 \| 82,0 \| 43,0 \| 17,0
Z-100GX	12	34,4	0,731	EN 10270-1	41,95	87,68	53,28	48,6 \| 86,3 \| 42,1 \| 17,5
Z-104X	13,7	34,2	1,097	EN 10270-1	52,74	78,73	44,53	55,5 \| 88,6 \| 51,5 \| 26,4
Z-100FX	12	27,8	1,181	EN 10270-1	41,95	60,78	32,98	55,0 \| 80,2 \| 56,5 \| 28,3
Z-106E-10X	12,7	32,7	1,41	EN 10270-1	56,71	69,61	36,91	61,0 \| 89,7 \| 59,1 \| 34,2
Z-115E-10X	11,3	42,1	1,473	EN 10270-1	70,59	86,1	44	60,3 \| 85,2 \| 59,9 \| 35,7
Z-115GX	15	34,9	1,596	EN 10270-1	66,08	72,9	38	63,6 \| 89,7 \| 62,3 \| 38,7
Z-107X	11,2	30,2	2,149	EN 10270-1	63,88	57,6	27,4	69,8 \| 83,4 \| 74,0 \| 51,9
Z-109E-10X	10	32	2,517	EN 10270-1	71,04	57,97	25,97	74,2 \| 81,9 \| 79,7 \| 60,9
Z-122X	14,1	38,2	2,909	EN 10270-1	101,3	70,34	32,14	83,0 \| 94,8 \| 84,0 \| 70,2
Z-115V-30X	12	36,5	3,24	EN 10270-1	98,5	64,67	28,17	87,2 \| 95,6 \| 88,2 \| 77,9
Z-115NX	10	35,3	3,907	EN 10270-1	96,67	57,51	22,21	91,0 \| 88,1 \| 87,8 \| 96,9
Z-124F-01X	12,7	36	4,155	EN 10270-1	111,8	60,9	24,9	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115V-29X	12	29	5,092	EN 10270-1	98,5	46,93	17,93	83,8 \| 89,6 \| 80,1 \| 81,7
Z-125X	11,6	34,2	5,682	EN 10270-1	121,5	53,86	19,66	84,5 \| 95,4 \| 85,5 \| 72,7
Z-130MX	12	44	6,398	EN 10270-1	162,8	67,3	23,3	77,9 \| 88,4 \| 81,1 \| 64,3
Z-130LX	12	33,2	10,336	EN 10270-1	162,8	47,62	14,42	65,0 \| 91,9 \| 63,3 \| 39,8
Z-145X	12	38,3	13,872	EN 10270-1	216,4	52,48	14,18	57,7 \| 89,5 \| 54,3 \| 29,4
Z-147QX	11	34,8	35,917	EN 10270-1	301,2	42,32	7,52	43,4 \| 85,3 \| 33,7 \| 11,2

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-124F-01X

Paese d'origine: DE, German; Molla di estensione Z-124F-01X

Immagine del prodotto - Molle a trazione Z-124F-01X

QR-Code: Molla di estensione Z-124F-01X

QR-Code - Molle a trazione - Z-124F-01X | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-124f-01x.html
