Molla di estensione Z-106E-10X Acciaio per molle Ø 1,25 x 12,7 x 32,7 mm / 270°

Prezzi a scalare - Molla di estensione Z-106E-10X

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

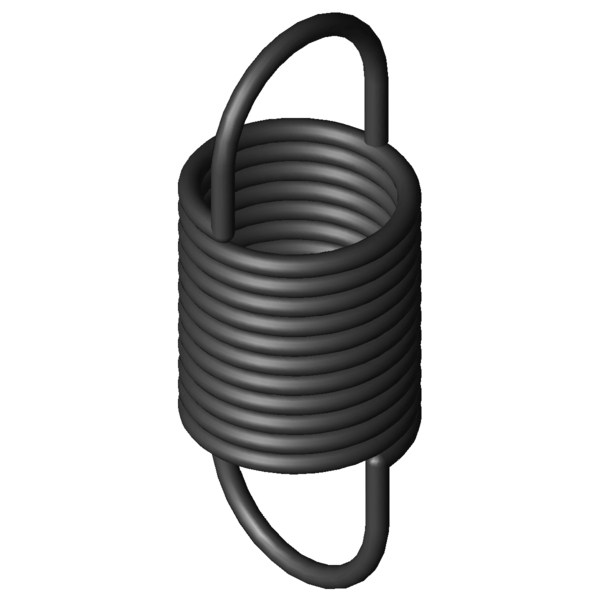

Immagine del prodotto Molla di estensione Z-106E-10X
Immagine del prodotto Molla di estensione Z-106E-10X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-106E-10X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D mm Diametro medio delle spire
De 12,7 mm Diametro esterno delle spire
Dh 15 mm Diametro minore del cono
L0 32,7 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 15,94 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 69,61 mm Lunghezza massima a carico statico
sn 36,91 mm Escursione elastica massima a carico statico
Fn 56,71 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 8,38 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,41 N/mm Costante della molla
F0 4,661 N Forza di precompressione interna
Fntol 3,24 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 0,9 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 18 gradi Tolleranza posizione occhiello
Gew 4,713 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-106E-10X Acciaio per molle Ø 1,25 x 12,7 x 32,7 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-106E-10X Acciaio per molle Ø 1,25 x 12,7 x 32,7 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-106E-10X Acciaio per molle Ø 1,25 x 12,7 x 32,7 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-106E-10X Acciaio per molle Ø 1,25 x 12,7 x 32,7 mm / 270°

calcolo del percorso della forza Molla di estensione Z-106E-10X

Modulo di richiesta Molla di estensione Z-106E-10X Acciaio per molle Ø 1,25 x 12,7 x 32,7 mm / 270°

Modulo di richiesta Molla di estensione Z-106E-10X

Molle di estensione simili per Molla di estensione Z-106E-10X Acciaio per molle Ø 1,25 x 12,7 x 32,7 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-106E-10X EN 10270-1 1,25 12,7 32,7 56,71 69,61 36,91 1,41 100,0 | 100,0 | 100,0 | 100,0
RZ-106E-10X 1.4310 1,25 12,7 32,7 47,55 68,9 36,2 1,211 92,2 | 100,0 | 91,0 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-068X 10,8 35,5 0,169 EN 10270-1 19,1 141,57 106,07 42,1 | 80,4 | 34,2 | 11,7
Z-081E-03X 12,5 41,5 0,176 EN 10270-1 22,45 165,5 124 43,2 | 83,1 | 34,7 | 11,8
Z-081E-02X 12,5 33,5 0,272 EN 10270-1 22,45 112,42 78,92 50,3 | 89,3 | 43,2 | 18,5
Z-071X 8,8 32,3 0,329 EN 10270-1 23,28 98,28 65,98 49,6 | 77,4 | 48,5 | 23,0
Z-081HX 10 36,5 0,358 EN 10270-1 28,59 110,74 74,24 51,7 | 80,1 | 50,1 | 25,1
Z-081E-01X 12,5 28 0,439 EN 10270-1 22,45 76,81 48,81 57,6 | 85,4 | 57,6 | 29,9
Z-100E-11X 14 38 0,441 EN 10270-1 34,48 110,97 72,97 58,2 | 88,3 | 55,7 | 30,8
Z-082X 13,5 31,4 0,444 EN 10270-1 28,63 91,9 60,5 58,9 | 90,0 | 55,7 | 30,8
Z-081GX 10 28,4 0,563 EN 10270-1 28,59 75,64 47,24 61,0 | 79,2 | 64,3 | 39,4
Z-100E-10X 14 31,2 0,712 EN 10270-1 34,48 76,4 45,2 70,8 | 91,4 | 71,2 | 49,6
Z-100GX 12 34,4 0,731 EN 10270-1 41,95 87,68 53,28 71,8 | 92,5 | 71,6 | 51,2
Z-085X 11 27,4 0,867 EN 10270-1 34,88 64,18 36,78 75,3 | 83,5 | 80,6 | 61,7
Z-104X 13,7 34,2 1,097 EN 10270-1 52,74 78,73 44,53 87,0 | 96,1 | 87,9 | 77,1
Z-100FX 12 27,8 1,181 EN 10270-1 41,95 60,78 32,98 84,5 | 89,2 | 81,7 | 82,8
Z-106E-10X 12,7 32,7 1,41 EN 10270-1 56,71 69,61 36,91 100,0 | 100,0 | 100,0 | 100,0
Z-115GX 15 34,9 1,596 EN 10270-1 66,08 72,9 38 89,7 | 89,2 | 91,5 | 88,4
Z-107X 11,2 30,2 2,149 EN 10270-1 63,88 57,6 27,4 80,3 | 93,5 | 81,5 | 65,9
Z-109E-10X 10 32 2,517 EN 10270-1 71,04 57,97 25,97 74,5 | 92,2 | 75,1 | 56,2
Z-122X 14,1 38,2 2,909 EN 10270-1 101,3 70,34 32,14 68,3 | 84,6 | 71,5 | 48,7
Z-115V-30X 12 36,5 3,24 EN 10270-1 98,5 64,67 28,17 66,7 | 89,1 | 66,9 | 43,9
Z-115NX 10 35,3 3,907 EN 10270-1 96,67 57,51 22,21 60,5 | 86,9 | 59,4 | 35,3
Z-124F-01X 12,7 36 4,155 EN 10270-1 111,8 60,9 24,9 61,0 | 89,7 | 59,1 | 34,2
Z-115V-29X 12 29 5,092 EN 10270-1 98,5 46,93 17,93 56,6 | 88,8 | 53,1 | 28,0
Z-125X 11,6 34,2 5,682 EN 10270-1 121,5 53,86 19,66 54,4 | 88,4 | 50,0 | 24,9
Z-130LX 12 33,2 10,336 EN 10270-1 162,8 47,62 14,42 46,0 | 87,5 | 37,0 | 13,6
Z-128X 9,6 31 11,098 EN 10270-1 144,1 42,92 11,92 43,8 | 82,8 | 35,8 | 12,7
Z-145X 12 38,3 13,872 EN 10270-1 216,4 52,48 14,18 41,1 | 80,8 | 32,3 | 10,1
Z-147QX 11 34,8 35,917 EN 10270-1 301,2 42,32 7,52 34,2 | 79,1 | 19,6 | 3,8
Z-147E-01X 10 29,6 36,384 EN 10270-1 252,9 35,74 6,14 33,5 | 77,3 | 19,5 | 3,7
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-106E-10X

Paese d'origine: DE, German; Molla di estensione Z-106E-10X
