Molla di estensione Z-141FX Acciaio per molle Ø 2 x 16 x 53 mm / 270°

Prezzi a scalare - Molla di estensione Z-141FX

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4700 EUR
175 0,4700 EUR
250 0,4700 EUR
350 0,4700 EUR
450 0,4700 EUR

Molla di estensione Acquistare

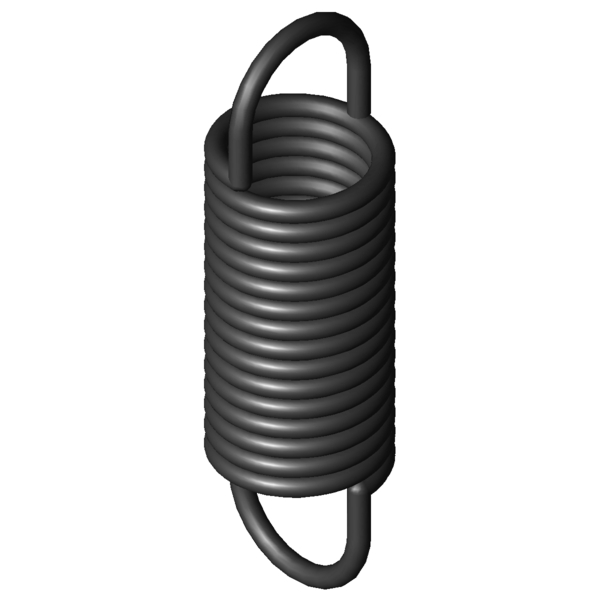

Immagine del prodotto Molla di estensione Z-141FX
Immagine del prodotto Molla di estensione Z-141FX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-141FX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 16 mm Diametro esterno delle spire
Dh 19,3 mm Diametro minore del cono
L0 53 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 33,5 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 93,36 mm Lunghezza massima a carico statico
sn 40,36 mm Escursione elastica massima a carico statico
Fn 166,7 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,75 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 3,772 N/mm Costante della molla
F0 14,5 N Forza di precompressione interna
Fntol 10,2 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,1 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 22 gradi Tolleranza posizione occhiello
Gew 19,29 g Peso dell’articolo
PG #ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-141FX Acciaio per molle Ø 2 x 16 x 53 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-141FX Acciaio per molle Ø 2 x 16 x 53 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-141FX Acciaio per molle Ø 2 x 16 x 53 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-141FX Acciaio per molle Ø 2 x 16 x 53 mm / 270°

calcolo del percorso della forza Molla di estensione Z-141FX

Modulo di richiesta Molla di estensione Z-141FX Acciaio per molle Ø 2 x 16 x 53 mm / 270°

Modulo di richiesta Molla di estensione Z-141FX

Molle di estensione simili per Molla di estensione Z-141FX Acciaio per molle Ø 2 x 16 x 53 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-141FX EN 10270-1 2 16 53 166,7 93,36 40,36 3,772 72,7 | 94,0 | 72,1 | 52,0
RZ-141FX 1.4310 2 16 53 139,7 92,56 39,56 3,239 92,1 | 100,0 | 90,9 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115JX 15 55,9 0,624 EN 10270-1 66,08 152,37 96,47 47,8 | 86,2 | 40,7 | 16,6
Z-106E-11X 12,7 50,2 0,643 EN 10270-1 56,71 131,09 80,89 45,9 | 78,9 | 42,0 | 17,0
Z-115V-21X 15 62,5 0,755 EN 10270-1 79,83 159,66 97,16 42,6 | 85,1 | 32,3 | 10,3
Z-121GX 15,5 66 0,896 EN 10270-1 92,71 161,31 95,31 43,9 | 84,0 | 35,4 | 12,2
Z-115HX 15 43,3 0,988 EN 10270-1 66,08 104,69 61,39 44,2 | 81,1 | 38,0 | 13,6
Z-123X 14,1 59 1,381 EN 10270-1 101,3 126,71 67,71 49,5 | 86,3 | 43,4 | 18,8
Z-119X 17,6 43,8 1,387 EN 10270-1 82,12 98,52 54,72 60,8 | 84,5 | 61,5 | 36,3
Z-115V-20X 15 41,5 1,525 EN 10270-1 79,83 89,64 48,14 49,9 | 81,5 | 47,4 | 20,9
Z-130K-21X 16 63 1,642 EN 10270-1 124,8 133 70 52,5 | 87,3 | 47,8 | 22,5
Z-121FX 15,5 43,5 1,808 EN 10270-1 92,71 90,73 47,23 52,9 | 83,2 | 50,8 | 24,7
Z-124F-02X 12,7 52 2,244 EN 10270-1 111,8 98,1 46,1 56,9 | 84,3 | 55,7 | 30,5
Z-130K-20X 16 45 2,929 EN 10270-1 124,8 84,23 39,23 63,4 | 86,1 | 64,0 | 40,1
Z-136E-10X 18,6 49 3,033 EN 10270-1 144,7 93,15 44,15 87,1 | 92,8 | 89,1 | 79,4
Z-139X 18 48,4 3,387 EN 10270-1 149,2 88,99 40,59 100,0 | 100,0 | 100,0 | 100,0
Z-141FX 16 53 3,772 EN 10270-1 166,7 93,36 40,36 92,3 | 93,4 | 94,5 | 89,0
Z-147K-20X 20 51,5 3,936 EN 10270-1 176,1 92,5 41 89,7 | 91,6 | 91,9 | 85,6
Z-143X 14,5 58,8 4,226 EN 10270-1 182,5 98,03 39,23 76,2 | 93,4 | 76,6 | 58,6
Z-141E-10X 16 41 6,093 EN 10270-1 166,7 66 25 74,0 | 91,2 | 75,5 | 55,1
Z-147MX 15 54,4 7,225 EN 10270-1 229,9 83,35 28,95 67,4 | 87,7 | 68,1 | 46,3
Z-157X 18,5 54,1 8,269 EN 10270-1 268,6 83,86 29,76 64,7 | 88,9 | 64,4 | 40,7
Z-162LX 20 53,8 12,621 EN 10270-1 341,5 78,68 24,88 54,4 | 83,8 | 52,5 | 26,8
Z-160X 15 48,5 17,34 EN 10270-1 324,5 65,51 17,01 50,3 | 87,7 | 43,9 | 19,3
Z-162U-38X 18 60,5 19,17 EN 10270-1 452,6 81,8 21,3 47,4 | 82,2 | 42,7 | 17,3
Z-162RX 14 61 28,299 EN 10270-1 466,9 75,87 14,87 54,2 | 87,0 | 50,3 | 25,3
Z-177QX 18 56,9 58,774 EN 10270-1 739,6 68,26 11,36 36,6 | 80,2 | 24,1 | 5,6
Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-141FX

Paese d'origine: DE, German; Molla di estensione Z-141FX
