Molla di estensione Z-143X Acciaio per molle Ø 2 x 14,5 x 58,8 mm / 270°

Prezzi a scalare - Molla di estensione Z-143X

Quantità	Prezzo singolo [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,5300 EUR
175	0,5300 EUR
250	0,5300 EUR
350	0,5300 EUR
450	0,5300 EUR

Molla di estensione Acquistare

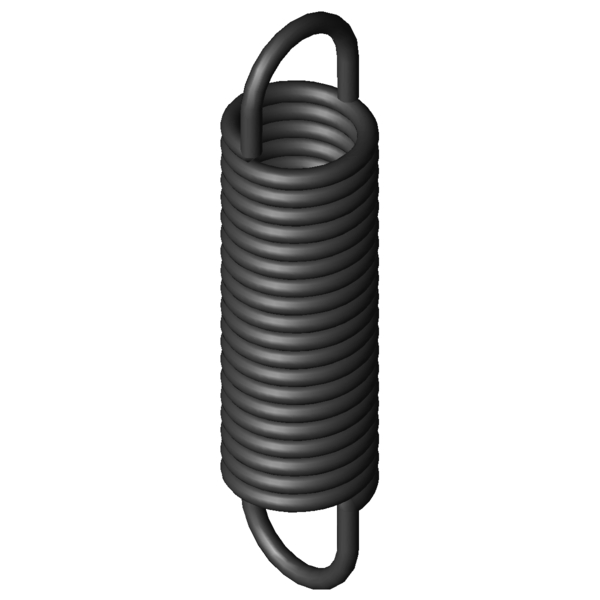

Immagine del prodotto Molla di estensione Z-143X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-143X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	14,5	mm	Diametro esterno delle spire
Dh	17,8	mm	Diametro minore del cono
L0	58,8	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	41,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	98,03	mm	Lunghezza massima a carico statico
sn	39,23	mm	Escursione elastica massima a carico statico
Fn	182,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	8,65	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	4,226	N/mm	Costante della molla
F0	16,7	N	Forza di precompressione interna
Fntol	12,97	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,1	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	25	gradi	Tolleranza posizione occhiello
Gew	21,12	g	Peso dell’articolo
PG	#ZG	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-143X Acciaio per molle Ø 2 x 14,5 x 58,8 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-143X Acciaio per molle Ø 2 x 14,5 x 58,8 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-143X Acciaio per molle Ø 2 x 14,5 x 58,8 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-143X Acciaio per molle Ø 2 x 14,5 x 58,8 mm / 270°

calcolo del percorso della forza Molla di estensione Z-143X

Modulo di richiesta Molla di estensione Z-143X Acciaio per molle Ø 2 x 14,5 x 58,8 mm / 270°

Modulo di richiesta Molla di estensione Z-143X

Molle di estensione simili per Molla di estensione Z-143X Acciaio per molle Ø 2 x 14,5 x 58,8 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-143X	EN 10270-1	2	14,5	58,8	182,5	98,03	39,23	4,226	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-143X	1.4310	2	14,5	58,8	153	97,31	38,51	3,629	92,1 \| 100,0 \| 91,0 \| 85,4

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115V-22X	15	71,5	0,621	EN 10270-1	79,83	189,66	118,16	45,9 \| 84,6 \| 38,5 \| 14,5
Z-115JX	15	55,9	0,624	EN 10270-1	66,08	152,37	96,47	46,8 \| 87,2 \| 38,4 \| 14,7
Z-106E-11X	12,7	50,2	0,643	EN 10270-1	56,71	131,09	80,89	44,4 \| 78,5 \| 39,8 \| 15,1
Z-109X	11,2	61,2	0,687	EN 10270-1	63,88	146,92	85,72	45,0 \| 78,6 \| 40,4 \| 16,0
Z-115V-21X	15	62,5	0,755	EN 10270-1	79,83	159,66	97,16	49,4 \| 88,6 \| 42,1 \| 17,7
Z-115E-11X	11,3	59	0,888	EN 10270-1	70,59	131,96	72,96	49,3 \| 80,9 \| 46,2 \| 20,8
Z-121GX	15,5	66	0,896	EN 10270-1	92,71	161,31	95,31	51,5 \| 87,5 \| 46,0 \| 20,9
Z-123X	14,1	59	1,381	EN 10270-1	101,3	126,71	67,71	60,4 \| 92,3 \| 56,7 \| 32,2
Z-115V-31X	12	57,5	1,605	EN 10270-1	98,5	114,37	56,87	61,3 \| 85,2 \| 61,5 \| 37,2
Z-130K-21X	16	63	1,642	EN 10270-1	124,8	133	70	64,0 \| 91,3 \| 62,2 \| 38,3
Z-124F-02X	12,7	52	2,244	EN 10270-1	111,8	98,1	46,1	34,8 \| 77,6 \| 22,0 \| 4,8
Z-126X	11,6	55	2,698	EN 10270-1	121,5	96,4	41,4	76,1 \| 84,5 \| 80,7 \| 63,1
Z-141FX	16	53	3,772	EN 10270-1	166,7	93,36	40,36	92,2 \| 93,6 \| 94,3 \| 88,8
Z-130NX	12	60,2	4,072	EN 10270-1	162,8	96,81	36,61	92,3 \| 90,1 \| 91,3 \| 95,6
Z-143X	14,5	58,8	4,226	EN 10270-1	182,5	98,03	39,23	100,0 \| 100,0 \| 100,0 \| 100,0
Z-142X	14,5	42,8	7,103	EN 10270-1	182,5	66,15	23,35	47,7 \| 88,3 \| 39,3 \| 15,4
Z-147MX	15	54,4	7,225	EN 10270-1	229,9	83,35	28,95	46,9 \| 84,4 \| 40,5 \| 15,7
Z-146X	12	54,8	8,253	EN 10270-1	216,4	78,34	23,54	71,6 \| 92,0 \| 72,2 \| 50,6
Z-160X	15	48,5	17,34	EN 10270-1	324,5	65,51	17,01	63,6 \| 91,3 \| 61,8 \| 37,6
Z-162U-38X	18	60,5	19,17	EN 10270-1	452,6	81,8	21,3	50,2 \| 81,5 \| 47,3 \| 21,9
Z-162RX	14	61	28,299	EN 10270-1	466,9	75,87	14,87	47,1 \| 88,1 \| 38,5 \| 14,8
Z-177QX	18	56,9	58,774	EN 10270-1	739,6	68,26	11,36	37,2 \| 77,6 \| 26,8 \| 7,1

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-143X

Paese d'origine: DE, German; Molla di estensione Z-143X
