Molla di estensione Z-115V-21X Acciaio per molle Ø 1,5 x 15 x 62,5 mm / 270°

Prezzi a scalare - Molla di estensione Z-115V-21X

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

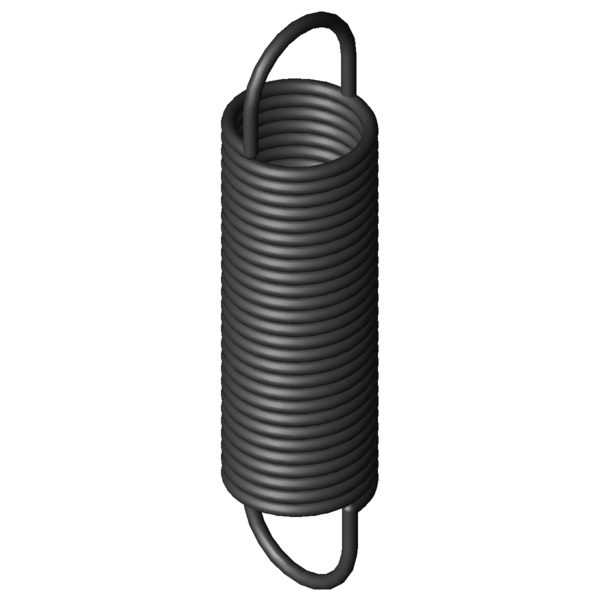

Immagine del prodotto Molla di estensione Z-115V-21X
Immagine del prodotto Molla di estensione Z-115V-21X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115V-21X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,5 mm Diametro del filo
D mm Diametro medio delle spire
De 15 mm Diametro esterno delle spire
Dh 17,6 mm Diametro minore del cono
L0 62,5 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 43,13 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 159,66 mm Lunghezza massima a carico statico
sn 97,16 mm Escursione elastica massima a carico statico
Fn 79,83 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,68 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,755 N/mm Costante della molla
F0 6,441 N Forza di precompressione interna
Fntol 4,44 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 17,52 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115V-21X Acciaio per molle Ø 1,5 x 15 x 62,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115V-21X Acciaio per molle Ø 1,5 x 15 x 62,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115V-21X Acciaio per molle Ø 1,5 x 15 x 62,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115V-21X Acciaio per molle Ø 1,5 x 15 x 62,5 mm / 270°

calcolo del percorso della forza Molla di estensione Z-115V-21X

Modulo di richiesta Molla di estensione Z-115V-21X Acciaio per molle Ø 1,5 x 15 x 62,5 mm / 270°

Modulo di richiesta Molla di estensione Z-115V-21X

Molle di estensione simili per Molla di estensione Z-115V-21X Acciaio per molle Ø 1,5 x 15 x 62,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-115V-21X EN 10270-1 1,5 15 62,5 79,83 159,66 97,16 0,755 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-21X 1.4310 1,5 15 62,5 67,55 158,68 96,18 0,649 92,4 | 100,0 | 91,8 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-084AX 13,5 73,4 0,097 EN 10270-1 28,63 350,17 276,77 42,9 | 80,6 | 35,5 | 12,6
Z-084X 13,5 59,4 0,131 EN 10270-1 28,63 264,08 204,68 47,5 | 83,9 | 41,7 | 17,0
Z-100E-13X 14 65,3 0,176 EN 10270-1 34,48 248,14 182,84 52,9 | 87,5 | 48,2 | 23,0
Z-087AX 11 62,4 0,218 EN 10270-1 34,88 208,75 146,35 54,7 | 79,9 | 55,0 | 29,0
Z-102X 17,2 56,1 0,248 EN 10270-1 42,35 215,69 159,59 58,7 | 86,8 | 57,0 | 32,3
Z-100JX 12 60,8 0,29 EN 10270-1 41,95 195,14 134,34 61,3 | 83,5 | 62,4 | 38,0
Z-106X 13,7 65,2 0,351 EN 10270-1 52,74 204,52 139,32 68,1 | 90,2 | 67,9 | 46,1
Z-115KX 15 76,9 0,391 EN 10270-1 66,08 231,83 154,93 72,1 | 91,5 | 72,7 | 51,9
Z-105X 13,7 50,5 0,521 EN 10270-1 52,74 144,33 93,83 78,3 | 85,2 | 81,3 | 68,4
Z-115V-22X 15 71,5 0,621 EN 10270-1 79,83 189,66 118,16 89,7 | 95,8 | 91,1 | 82,2
Z-115JX 15 55,9 0,624 EN 10270-1 66,08 152,37 96,47 89,6 | 94,3 | 91,0 | 83,4
Z-120X 17,6 64,6 0,659 EN 10270-1 82,12 179,85 115,25 88,6 | 88,5 | 84,6 | 92,7
Z-109X 11,2 61,2 0,687 EN 10270-1 63,88 146,92 85,72 86,7 | 85,3 | 84,1 | 90,7
Z-121HX 15,5 75,5 0,737 EN 10270-1 92,71 191,34 115,84 91,3 | 87,7 | 90,1 | 96,1
Z-115V-21X 15 62,5 0,755 EN 10270-1 79,83 159,66 97,16 100,0 | 100,0 | 100,0 | 100,0
Z-121GX 15,5 66 0,896 EN 10270-1 92,71 161,31 95,31 55,3 | 88,0 | 51,5 | 26,5
Z-115V-32X 12 66,5 1,32 EN 10270-1 98,5 135,65 69,15 75,0 | 91,3 | 76,1 | 57,7
Z-123X 14,1 59 1,381 EN 10270-1 101,3 126,71 67,71 74,4 | 94,1 | 74,2 | 54,9
Z-124FX 12,7 68 1,538 EN 10270-1 111,8 135,3 67,3 70,0 | 90,1 | 70,3 | 49,5
Z-130K-21X 16 63 1,642 EN 10270-1 124,8 133 70 45,8 | 84,8 | 38,1 | 14,5
Z-140X 18 64,4 2,015 EN 10270-1 149,2 132,63 68,23 61,5 | 89,4 | 59,8 | 35,2
Z-141FX 16 53 3,772 EN 10270-1 166,7 93,36 40,36 49,7 | 84,5 | 44,7 | 19,9
Z-130NX 12 60,2 4,072 EN 10270-1 162,8 96,81 36,61 49,5 | 86,6 | 43,4 | 18,5
Z-143X 14,5 58,8 4,226 EN 10270-1 182,5 98,03 39,23 49,4 | 88,6 | 42,1 | 17,7
Z-147NX 15 74,2 4,598 EN 10270-1 229,9 119,69 45,49 46,5 | 85,1 | 39,3 | 15,2
Z-146AX 12 66,8 6,33 EN 10270-1 216,4 97,89 31,09 43,0 | 82,9 | 34,4 | 11,8
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 42,3 | 83,1 | 33,0 | 10,7
Z-147MX 15 54,4 7,225 EN 10270-1 229,9 83,35 28,95 42,6 | 85,1 | 32,3 | 10,3
Z-160X 15 48,5 17,34 EN 10270-1 324,5 65,51 17,01 34,9 | 79,2 | 21,1 | 4,3
Z-162U-38X 18 60,5 19,17 EN 10270-1 452,6 81,8 21,3 33,5 | 76,7 | 19,8 | 3,9
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-115V-21X
