Molla di estensione RZ-115V-21X Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 270°

Prezzi a scalare - Molla di estensione RZ-115V-21X

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Molla di estensione Acquistare

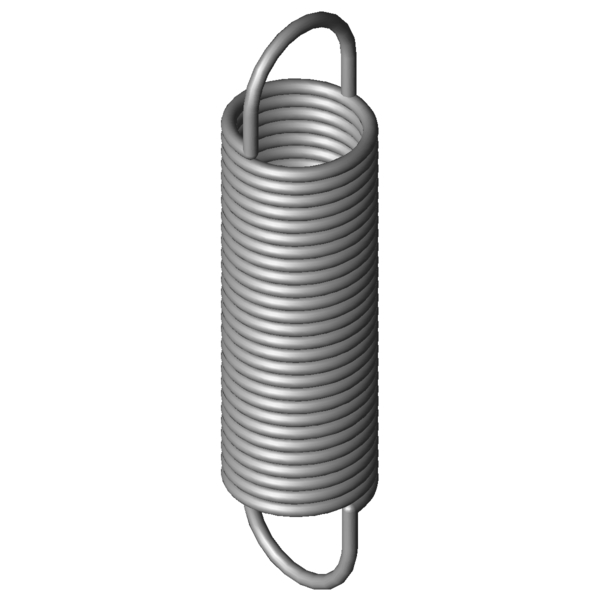

Immagine del prodotto Molla di estensione RZ-115V-21X
Immagine del prodotto Molla di estensione RZ-115V-21X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-115V-21X

Simboli Valore Unità Descrizione
Materiale 1.4310 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,5 mm Diametro del filo
D mm Diametro medio delle spire
De 15 mm Diametro esterno delle spire
Dh 17,6 mm Diametro minore del cono
L0 62,5 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 43,13 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 158,68 mm Lunghezza massima a carico statico
sn 96,18 mm Escursione elastica massima a carico statico
Fn 67,55 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 9,68 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,649 N/mm Costante della molla
F0 5,151 N Forza di precompressione interna
Fntol 4,26 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 17,4842 g Peso dell’articolo
PG ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-115V-21X Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-115V-21X Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-115V-21X Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-115V-21X Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-115V-21X

Modulo di richiesta Molla di estensione RZ-115V-21X Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 270°

Modulo di richiesta Molla di estensione RZ-115V-21X

Molle di estensione simili per Molla di estensione RZ-115V-21X Acciaio inossidabile Ø 1,5 x 15 x 62,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
RZ-115V-21X 1.4310 1,5 15 62,5 67,55 158,68 96,18 0,649 100,0 | 100,0 | 100,0 | 100,0
Z-115V-21X EN 10270-1 1,5 15 62,5 79,83 159,66 97,16 0,755 92,4 | 100,0 | 91,8 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
RZ-084AX 13,5 73,4 0,083 1.4310 23,77 341,69 268,29 42,9 | 80,6 | 35,5 | 12,6
RZ-084X 13,5 59,4 0,113 1.4310 23,77 257,81 198,41 47,6 | 83,9 | 41,8 | 17,1
RZ-100E-13X 14 65,3 0,15 1.4310 29,34 249,57 184,27 52,6 | 87,5 | 47,8 | 22,7
RZ-087AX 11 62,4 0,187 1.4310 28,97 204,28 141,88 54,8 | 79,9 | 55,3 | 29,1
RZ-102X 17,2 56,1 0,213 1.4310 35,5 212,32 156,22 58,7 | 86,8 | 57,1 | 32,4
RZ-100JX 12 60,8 0,249 1.4310 34,95 191,6 130,8 61,4 | 83,5 | 62,6 | 38,0
RZ-106X 13,7 65,2 0,301 1.4310 44,22 201,72 136,52 68,1 | 90,2 | 68,0 | 46,1
RZ-115KX 15 76,9 0,336 1.4310 55,72 229,7 152,8 72,1 | 91,5 | 72,7 | 51,9
RZ-105X 13,7 50,5 0,447 1.4310 44,22 142,44 91,94 78,1 | 85,2 | 80,5 | 68,5
RZ-115V-22X 15 71,5 0,533 1.4310 67,55 188,47 116,97 89,7 | 95,8 | 91,1 | 82,2
RZ-115JX 15 55,9 0,54 1.4310 55,72 151,04 95,14 89,4 | 94,3 | 90,7 | 83,4
RZ-120X 17,6 64,6 0,566 1.4310 69,37 178,41 113,81 89,9 | 91,9 | 90,9 | 86,8
RZ-109X 11,2 61,2 0,59 1.4310 53,56 145,21 84,01 86,5 | 85,3 | 83,3 | 90,8
RZ-121HX 15,5 75,5 0,633 1.4310 78,31 190,1 114,6 91,2 | 91,1 | 85,1 | 97,3
RZ-115V-21X 15 62,5 0,649 1.4310 67,55 158,68 96,18 100,0 | 100,0 | 100,0 | 100,0
RZ-121GX 15,5 66 0,769 1.4310 78,31 160,23 94,23 90,6 | 95,1 | 92,1 | 84,5
RZ-115V-32X 12 66,5 1,134 1.4310 83,35 134,93 68,43 75,0 | 91,3 | 76,1 | 57,7
RZ-123X 14,1 59 1,186 1.4310 85,63 125,88 66,88 74,4 | 94,1 | 74,2 | 54,9
RZ-124FX 12,7 68 1,321 1.4310 94,45 134,47 66,47 70,0 | 90,1 | 70,3 | 49,4
RZ-130K-21X 16 63 1,41 1.4310 105 131,9 68,9 68,7 | 92,1 | 68,0 | 46,1
RZ-140X 18 64,4 1,731 1.4310 125,1 131,27 66,87 61,5 | 85,1 | 61,8 | 37,5
RZ-141FX 16 53 3,239 1.4310 139,7 92,56 39,56 49,7 | 84,5 | 44,7 | 19,9
RZ-130NX 12 60,2 3,497 1.4310 137 96,24 36,04 49,5 | 86,6 | 43,4 | 18,5
RZ-143X 14,5 58,8 3,629 1.4310 153 97,31 38,51 49,5 | 88,6 | 42,1 | 17,7
RZ-147NX 15 74,2 3,949 1.4310 192,2 118,67 44,47 47,0 | 84,1 | 40,7 | 16,3
RZ-146AX 12 66,8 5,437 1.4310 181,5 97,3 30,5 43,0 | 82,9 | 34,5 | 11,8
RZ-157AX 18,5 62 5,657 1.4310 223,4 98,31 36,31 41,8 | 80,1 | 34,0 | 11,4
RZ-147MX 15 54,4 6,206 1.4310 192,2 82,7 28,3 42,6 | 85,1 | 32,3 | 10,3
RZ-160X 15 48,5 14,891 1.4310 269,8 65,05 16,55 34,9 | 79,2 | 21,1 | 4,3
RZ-162U-38X 18 60,5 16,471 1.4310 373,9 81,08 20,58 33,4 | 76,7 | 19,7 | 3,9
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione RZ-115V-21X

Paese d'origine: DE, German; Molla di estensione RZ-115V-21X
