Molla di estensione RZ-157AX Acciaio inossidabile Ø 2,5 x 18,5 x 62 mm / 270°

Prezzi a scalare - Molla di estensione RZ-157AX

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,8600 EUR
175	0,8600 EUR
250	0,8600 EUR
350	0,8600 EUR
450	0,8600 EUR

Molla di estensione Acquistare

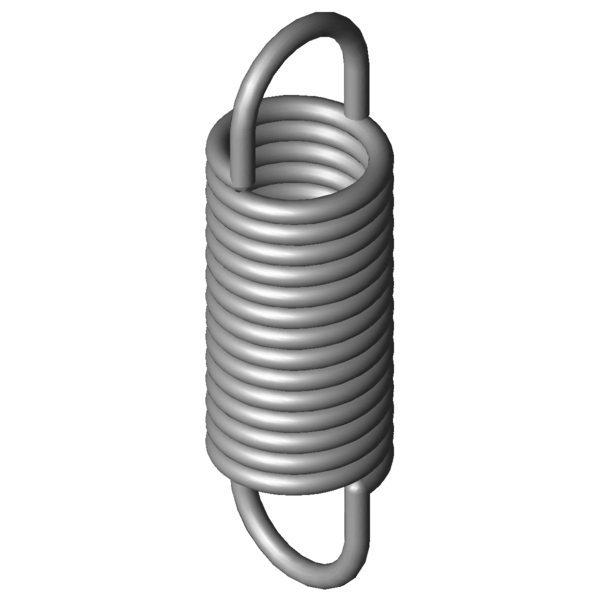

Immagine del prodotto Molla di estensione RZ-157AX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-157AX

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	18,5	mm	Diametro esterno delle spire
Dh	22,6	mm	Diametro minore del cono
L0	62	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	39,38	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	98,31	mm	Lunghezza massima a carico statico
sn	36,31	mm	Escursione elastica massima a carico statico
Fn	223,4	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	11,31	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	5,657	N/mm	Costante della molla
F0	18	N	Forza di precompressione interna
Fntol	18,92	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,1	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	21	gradi	Tolleranza posizione occhiello
Gew	32,1955	g	Peso dell’articolo
PG	#ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-157AX Acciaio inossidabile Ø 2,5 x 18,5 x 62 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-157AX Acciaio inossidabile Ø 2,5 x 18,5 x 62 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-157AX Acciaio inossidabile Ø 2,5 x 18,5 x 62 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-157AX Acciaio inossidabile Ø 2,5 x 18,5 x 62 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-157AX

Modulo di richiesta Molla di estensione RZ-157AX Acciaio inossidabile Ø 2,5 x 18,5 x 62 mm / 270°

Modulo di richiesta Molla di estensione RZ-157AX

Molle di estensione simili per Molla di estensione RZ-157AX Acciaio inossidabile Ø 2,5 x 18,5 x 62 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-157AX	1.4310	2,5	18,5	62	223,4	98,31	36,31	5,657	100,0 \| 100,0 \| 100,0 \| 100,0
Z-157AX	EN 10270-1	2,5	18,5	62	268,6	99,35	37,35	6,587	91,9 \| 100,0 \| 90,2 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-115V-21X	15	62,5	0,649	1.4310	67,55	158,68	96,18	41,8 \| 80,1 \| 34,0 \| 11,4
RZ-121GX	15,5	66	0,769	1.4310	78,31	160,23	94,23	43,6 \| 80,6 \| 36,8 \| 13,5
RZ-130GX	20	56,8	0,967	1.4310	84,95	138,92	82,12	47,8 \| 85,4 \| 41,1 \| 16,8
RZ-123X	14,1	59	1,186	1.4310	85,63	125,88	66,88	48,5 \| 78,5 \| 46,3 \| 20,8
RZ-130K-21X	16	63	1,41	1.4310	105	131,9	68,9	53,4 \| 85,6 \| 49,9 \| 24,8
RZ-137X	18,6	65	1,55	1.4310	121,3	137,79	72,79	56,9 \| 91,6 \| 52,1 \| 27,1
RZ-140X	18	64,4	1,731	1.4310	125,1	131,27	66,87	58,9 \| 91,2 \| 55,1 \| 30,4
RZ-136E-10X	18,6	49	2,605	1.4310	121,3	92,3	43,3	66,9 \| 86,2 \| 69,1 \| 45,5
RZ-139X	18	48,4	2,909	1.4310	125,1	88,18	39,78	70,0 \| 85,1 \| 73,6 \| 51,1
RZ-141FX	16	53	3,239	1.4310	139,7	92,56	39,56	72,8 \| 84,0 \| 77,2 \| 57,4
RZ-147K-20X	20	51,5	3,381	1.4310	147,2	91,6	40,1	75,2 \| 87,9 \| 78,2 \| 59,7
RZ-143X	14,5	58,8	3,629	1.4310	153	97,31	38,51	76,8 \| 84,4 \| 81,4 \| 64,6
RZ-154X	22,5	60,5	3,636	1.4310	186,1	107,84	47,34	79,1 \| 93,3 \| 80,0 \| 63,9
RZ-156FX	20	63,5	4,323	1.4310	207,8	107,87	44,37	86,8 \| 96,7 \| 87,4 \| 76,1
RZ-157AX	18,5	62	5,657	1.4310	223,4	98,31	36,31	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156E-10X	20	51	6,54	1.4310	207,8	80,3	29,3	88,4 \| 91,6 \| 86,9 \| 86,8
RZ-162MX	20	70,6	6,711	1.4310	282,9	109,49	38,89	86,9 \| 89,9 \| 86,2 \| 84,6
RZ-157X	18,5	54,1	7,101	1.4310	223,4	83,02	28,92	88,4 \| 95,8 \| 89,8 \| 79,6
RZ-162LX	20	53,8	10,841	1.4310	282,9	77,87	24,07	71,5 \| 89,5 \| 72,6 \| 52,3
RZ-162U-38X	18	60,5	16,471	1.4310	373,9	81,08	20,58	61,6 \| 92,7 \| 58,2 \| 33,9
RZ-175X	19,2	62	19,064	1.4310	422,9	82,28	20,28	58,4 \| 91,5 \| 54,3 \| 29,5
RZ-162RX	14	61	24,306	1.4310	386,7	75,4	14,4	53,1 \| 87,8 \| 48,7 \| 22,9
RZ-177QX	18	56,9	50,481	1.4310	617,1	67,99	11,09	43,5 \| 86,2 \| 33,4 \| 11,1

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202085; Molla di estensione RZ-157AX

Paese d'origine: DE, German; Molla di estensione RZ-157AX
