Molla di estensione Z-121GX Acciaio per molle Ø 1,6 x 15,5 x 66 mm / 270°

Prezzi a scalare - Molla di estensione Z-121GX

Quantità Prezzo singolo [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Molla di estensione Acquistare

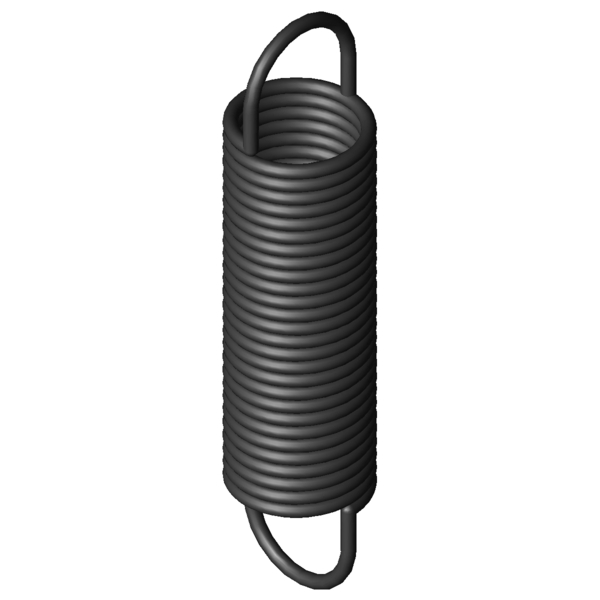

Immagine del prodotto Molla di estensione Z-121GX
Immagine del prodotto Molla di estensione Z-121GX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-121GX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 15,5 mm Diametro esterno delle spire
Dh 18,3 mm Diametro minore del cono
L0 66 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 46 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 161,31 mm Lunghezza massima a carico statico
sn 95,31 mm Escursione elastica massima a carico statico
Fn 92,71 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 10 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,896 N/mm Costante della molla
F0 7,331 N Forza di precompressione interna
Fntol 5,16 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 20,53 g Peso dell’articolo
PG ZG - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-121GX Acciaio per molle Ø 1,6 x 15,5 x 66 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-121GX Acciaio per molle Ø 1,6 x 15,5 x 66 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-121GX Acciaio per molle Ø 1,6 x 15,5 x 66 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-121GX Acciaio per molle Ø 1,6 x 15,5 x 66 mm / 270°

calcolo del percorso della forza Molla di estensione Z-121GX

Modulo di richiesta Molla di estensione Z-121GX Acciaio per molle Ø 1,6 x 15,5 x 66 mm / 270°

Modulo di richiesta Molla di estensione Z-121GX

Molle di estensione simili per Molla di estensione Z-121GX Acciaio per molle Ø 1,6 x 15,5 x 66 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-121GX EN 10270-1 1,6 15,5 66 92,71 161,31 95,31 0,896 100,0 | 100,0 | 100,0 | 100,0
RZ-121GX 1.4310 1,6 15,5 66 78,31 160,23 94,23 0,769 92,4 | 100,0 | 91,7 | 85,4
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-084AX 13,5 73,4 0,097 EN 10270-1 28,63 350,17 276,77 41,0 | 79,8 | 32,7 | 10,6
Z-084X 13,5 59,4 0,131 EN 10270-1 28,63 264,08 204,68 44,3 | 79,9 | 38,7 | 14,4
Z-103X 17,2 70,8 0,167 EN 10270-1 42,35 308,07 237,27 49,5 | 87,2 | 42,9 | 18,3
Z-100E-13X 14 65,3 0,176 EN 10270-1 34,48 248,14 182,84 50,0 | 86,0 | 44,7 | 19,4
Z-102X 17,2 56,1 0,248 EN 10270-1 42,35 215,69 159,59 54,8 | 84,4 | 52,7 | 27,3
Z-106X 13,7 65,2 0,351 EN 10270-1 52,74 204,52 139,32 63,3 | 88,4 | 62,6 | 38,9
Z-106FX 12,7 71,3 0,388 EN 10270-1 56,71 205,59 134,29 64,6 | 84,2 | 66,1 | 43,4
Z-115KX 15 76,9 0,391 EN 10270-1 66,08 231,83 154,93 66,8 | 90,0 | 66,4 | 43,8
Z-115V-23X 15 82 0,514 EN 10270-1 79,83 224,67 142,67 74,8 | 90,3 | 76,5 | 57,5
Z-115V-22X 15 71,5 0,621 EN 10270-1 79,83 189,66 118,16 82,4 | 94,3 | 83,4 | 69,5
Z-115JX 15 55,9 0,624 EN 10270-1 66,08 152,37 96,47 81,7 | 89,7 | 85,0 | 70,4
Z-120X 17,6 64,6 0,659 EN 10270-1 82,12 179,85 115,25 84,7 | 95,3 | 85,6 | 73,3
Z-121HX 15,5 75,5 0,737 EN 10270-1 92,71 191,34 115,84 89,7 | 95,8 | 91,1 | 82,3
Z-115V-21X 15 62,5 0,755 EN 10270-1 79,83 159,66 97,16 90,5 | 95,1 | 92,1 | 84,5
Z-121GX 15,5 66 0,896 EN 10270-1 92,71 161,31 95,31 100,0 | 100,0 | 100,0 | 100,0
Z-115V-32X 12 66,5 1,32 EN 10270-1 98,5 135,65 69,15 80,6 | 90,1 | 83,3 | 68,3
Z-123X 14,1 59 1,381 EN 10270-1 101,3 126,71 67,71 79,9 | 93,5 | 81,3 | 65,0
Z-124FX 12,7 68 1,538 EN 10270-1 111,8 135,3 67,3 76,1 | 93,0 | 76,8 | 58,6
Z-130K-21X 16 63 1,642 EN 10270-1 124,8 133 70 74,1 | 93,7 | 73,9 | 54,6
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 69,4 | 87,3 | 71,0 | 49,9
Z-140X 18 64,4 2,015 EN 10270-1 149,2 132,63 68,23 66,4 | 87,9 | 66,9 | 44,5
Z-141FX 16 53 3,772 EN 10270-1 166,7 93,36 40,36 52,8 | 85,7 | 49,0 | 23,6
Z-143X 14,5 58,8 4,226 EN 10270-1 182,5 98,03 39,23 51,5 | 87,5 | 46,0 | 20,9
Z-147NX 15 74,2 4,598 EN 10270-1 229,9 119,69 45,49 49,8 | 86,2 | 44,0 | 19,2
Z-146AX 12 66,8 6,33 EN 10270-1 216,4 97,89 31,09 45,7 | 85,4 | 37,7 | 14,0
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 43,7 | 80,6 | 36,9 | 13,5
Z-147MX 15 54,4 7,225 EN 10270-1 229,9 83,35 28,95 43,9 | 84,0 | 35,4 | 12,2
Z-161X 15 81 8,232 EN 10270-1 324,5 116,86 35,86 41,5 | 80,8 | 33,1 | 10,7
Z-162U-38X 18 60,5 19,17 EN 10270-1 452,6 81,8 21,3 34,3 | 77,0 | 21,4 | 4,6
Z-162RX 14 61 28,299 EN 10270-1 466,9 75,87 14,87 33,6 | 80,0 | 17,7 | 3,1
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-121GX

Paese d'origine: DE, German; Molla di estensione Z-121GX
