Molla di estensione Z-106E-11X Acciaio per molle Ø 1,25 x 12,7 x 50,2 mm / 270°

Prezzi a scalare - Molla di estensione Z-106E-11X

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

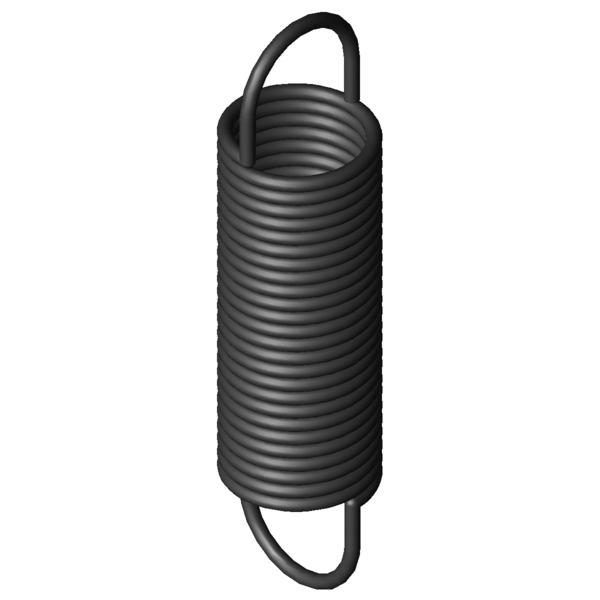

Immagine del prodotto Molla di estensione Z-106E-11X
Immagine del prodotto Molla di estensione Z-106E-11X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-106E-11X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D mm Diametro medio delle spire
De 12,7 mm Diametro esterno delle spire
Dh 15 mm Diametro minore del cono
L0 50,2 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 33,44 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 131,09 mm Lunghezza massima a carico statico
sn 80,89 mm Escursione elastica massima a carico statico
Fn 56,71 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 8,38 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,643 N/mm Costante della molla
F0 4,661 N Forza di precompressione interna
Fntol 3,05 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,3 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 27 gradi Tolleranza posizione occhiello
Gew 9,599 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-106E-11X Acciaio per molle Ø 1,25 x 12,7 x 50,2 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-106E-11X Acciaio per molle Ø 1,25 x 12,7 x 50,2 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-106E-11X Acciaio per molle Ø 1,25 x 12,7 x 50,2 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-106E-11X Acciaio per molle Ø 1,25 x 12,7 x 50,2 mm / 270°

calcolo del percorso della forza Molla di estensione Z-106E-11X

Modulo di richiesta Molla di estensione Z-106E-11X Acciaio per molle Ø 1,25 x 12,7 x 50,2 mm / 270°

Modulo di richiesta Molla di estensione Z-106E-11X

Molle di estensione simili per Molla di estensione Z-106E-11X Acciaio per molle Ø 1,25 x 12,7 x 50,2 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-106E-11X EN 10270-1 1,25 12,7 50,2 56,71 131,09 80,89 0,643 100,0 | 100,0 | 100,0 | 100,0
RZ-106E-11X 1.4310 1,25 12,7 50,2 47,55 129,5 79,3 0,553 92,2 | 100,0 | 90,9 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-063E-22X 10 49,1 0,062 EN 10270-1 14,13 262,3 213,2 39,5 | 77,5 | 31,4 | 9,5
Z-069X 10,8 47,5 0,105 EN 10270-1 19,1 217,86 170,36 45,9 | 81,2 | 40,6 | 16,0
Z-081E-05X 12,5 54,7 0,108 EN 10270-1 22,45 253,84 199,14 47,9 | 87,4 | 40,1 | 16,1
Z-084X 13,5 59,4 0,131 EN 10270-1 28,63 264,08 204,68 50,4 | 86,2 | 45,0 | 20,0
Z-081E-04X 12,5 47,5 0,137 EN 10270-1 22,45 206,54 159,04 51,2 | 88,3 | 45,2 | 20,1
Z-081E-03X 12,5 41,5 0,176 EN 10270-1 22,45 165,5 124 54,2 | 84,4 | 52,4 | 25,8
Z-083X 13,5 44,4 0,211 EN 10270-1 28,63 171,84 127,44 58,8 | 87,5 | 57,0 | 32,0
Z-081JX 10 50 0,223 EN 10270-1 28,59 169,23 119,23 58,9 | 83,4 | 59,1 | 34,2
Z-087X 11 55,4 0,256 EN 10270-1 34,88 179,84 124,44 63,0 | 85,7 | 63,3 | 40,0
Z-100E-12X 14 49 0,281 EN 10270-1 34,48 163,52 114,52 66,9 | 92,1 | 65,7 | 42,9
Z-100JX 12 60,8 0,29 EN 10270-1 41,95 195,14 134,34 66,7 | 88,4 | 67,1 | 44,5
Z-087FX 10 50 0,391 EN 10270-1 38,21 139,51 89,51 75,3 | 86,1 | 78,9 | 60,9
Z-100HX 12 44,3 0,465 EN 10270-1 41,95 128,08 83,78 82,3 | 90,2 | 85,3 | 71,4
Z-105X 13,7 50,5 0,521 EN 10270-1 52,74 144,33 93,83 89,0 | 97,4 | 89,6 | 80,2
Z-106E-11X 12,7 50,2 0,643 EN 10270-1 56,71 131,09 80,89 100,0 | 100,0 | 100,0 | 100,0
Z-108X 11,2 46,5 1,02 EN 10270-1 63,88 104,23 57,73 79,0 | 93,6 | 80,1 | 63,4
Z-109FX 10 47 1,388 EN 10270-1 71,04 94,11 47,11 68,8 | 90,8 | 69,0 | 46,5
Z-115E-10X 11,3 42,1 1,473 EN 10270-1 70,59 86,1 44 66,9 | 89,7 | 67,4 | 43,7
Z-115V-31X 12 57,5 1,605 EN 10270-1 98,5 114,37 56,87 64,3 | 88,4 | 63,9 | 40,5
Z-124F-02X 12,7 52 2,244 EN 10270-1 111,8 98,1 46,1 58,1 | 91,6 | 53,9 | 28,9
Z-115OX 10 47,9 2,486 EN 10270-1 96,67 82,82 34,92 54,7 | 87,8 | 50,9 | 25,3
Z-126X 11,6 55 2,698 EN 10270-1 121,5 96,4 41,4 53,2 | 86,9 | 48,9 | 23,9
Z-130NX 12 60,2 4,072 EN 10270-1 162,8 96,81 36,61 46,1 | 82,4 | 40,0 | 15,8
Z-129X 9,6 51,8 5,269 EN 10270-1 144,1 76,9 25,1 43,6 | 83,5 | 35,2 | 12,2
Z-130MX 12 44 6,398 EN 10270-1 162,8 67,3 23,3 41,9 | 83,9 | 31,8 | 10,0
Z-147MX 15 54,4 7,225 EN 10270-1 229,9 83,35 28,95 39,0 | 77,9 | 30,2 | 8,8
Z-146X 12 54,8 8,253 EN 10270-1 216,4 78,34 23,54 39,4 | 82,9 | 27,7 | 7,6
Z-160X 15 48,5 17,34 EN 10270-1 324,5 65,51 17,01 33,3 | 77,1 | 19,3 | 3,7
Z-147RX 11 48 22,235 EN 10270-1 301,2 60,14 12,14 33,1 | 79,7 | 16,9 | 2,8
Z-162QX 14 44,2 45,713 EN 10270-1 466,9 53,41 9,21 29,2 | 74,5 | 11,8 | 1,4
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione Z-106E-11X

Paese d'origine: DE, German; Molla di estensione Z-106E-11X
