Molla di estensione RZ-162U-28X Acciaio inossidabile Ø 3 x 24 x 69 mm / 270°

Prezzi a scalare - Molla di estensione RZ-162U-28X

Quantità	Prezzo singolo [EUR]
1	7,1700 EUR
2	4,5200 EUR
3	3,5600 EUR
7	3,0400 EUR
17	3,0400 EUR
37	3,0400 EUR
75	3,0400 EUR
125	3,0400 EUR
175	3,0400 EUR
250	3,0400 EUR
350	3,0400 EUR
450	3,0400 EUR

Molla di estensione Acquistare

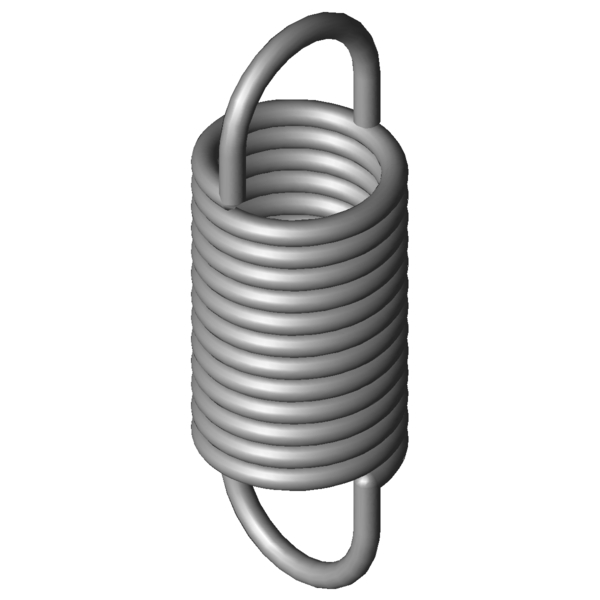

Immagine del prodotto Molla di estensione RZ-162U-28X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-162U-28X

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dh	28,9	mm	Diametro minore del cono
L0	69	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	41,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	113,3	mm	Lunghezza massima a carico statico
sn	44,3	mm	Escursione elastica massima a carico statico
Fn	287,9	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,88	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	6,002	N/mm	Costante della molla
F0	22	N	Forza di precompressione interna
Fntol	20,5	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	20	gradi	Tolleranza posizione occhiello
Gew	53,4673	g	Peso dell’articolo
PG	###ZO	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-162U-28X Acciaio inossidabile Ø 3 x 24 x 69 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-162U-28X Acciaio inossidabile Ø 3 x 24 x 69 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-162U-28X Acciaio inossidabile Ø 3 x 24 x 69 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-162U-28X Acciaio inossidabile Ø 3 x 24 x 69 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-162U-28X

Modulo di richiesta Molla di estensione RZ-162U-28X Acciaio inossidabile Ø 3 x 24 x 69 mm / 270°

Modulo di richiesta Molla di estensione RZ-162U-28X

Molle di estensione simili per Molla di estensione RZ-162U-28X Acciaio inossidabile Ø 3 x 24 x 69 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-162U-28X	1.4310	3	24	69	287,9	113,3	44,3	6,002	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162U-28X	EN 10270-1	3	24	69	348,5	114,9	45,9	6,99	91,7 \| 100,0 \| 89,6 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-135X	22	70,8	0,886	1.4310	103,4	179,49	108,69	46,1 \| 85,3 \| 38,3 \| 14,6
RZ-147E-20X	30	67	0,978	1.4310	104,3	170	103	46,2 \| 83,5 \| 39,6 \| 15,6
RZ-147GX	24	68,8	1,256	1.4310	123,7	161,07	92,27	52,4 \| 91,0 \| 45,5 \| 20,6
RZ-134X	22	54,8	1,489	1.4310	103,4	119,4	64,6	52,0 \| 79,3 \| 52,2 \| 24,6
RZ-137X	18,6	65	1,55	1.4310	121,3	137,79	72,79	52,2 \| 79,5 \| 51,5 \| 25,6
RZ-147K-21X	20	75,5	1,671	1.4310	147,2	156,6	81,1	54,5 \| 82,7 \| 52,9 \| 27,9
RZ-151AX	27,5	71	1,715	1.4310	153,7	154,22	83,22	57,0 \| 89,3 \| 53,3 \| 28,4
RZ-151X	27,5	68,5	1,861	1.4310	153,7	145,2	76,7	58,8 \| 90,0 \| 55,6 \| 30,8
RZ-147FX	24	55,6	2,029	1.4310	123,7	112,72	57,12	59,4 \| 84,6 \| 60,3 \| 33,3
RZ-162FX	30	69,8	2,741	1.4310	193,3	135,24	65,44	67,9 \| 90,7 \| 67,4 \| 45,5
RZ-154X	22,5	60,5	3,636	1.4310	186,1	107,84	47,34	76,0 \| 88,3 \| 79,1 \| 60,5
RZ-156FX	20	63,5	4,323	1.4310	207,8	107,87	44,37	81,4 \| 86,2 \| 86,0 \| 72,1
RZ-162K-20X	25	65	4,573	1.4310	229,9	111,5	46,5	86,0 \| 94,5 \| 87,6 \| 76,1
RZ-169X	28,2	76,4	4,997	1.4310	297,5	132,17	55,77	86,6 \| 89,7 \| 88,1 \| 82,1
RZ-162U-28X	24	69	6,002	1.4310	287,9	113,3	44,3	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162MX	20	70,6	6,711	1.4310	282,9	109,49	38,89	91,3 \| 91,5 \| 93,0 \| 89,3
RZ-172X	23,2	68,4	9,761	1.4310	356,7	102,5	34,1	79,2 \| 96,5 \| 78,8 \| 62,1
RZ-177LX	25	68,1	15,381	1.4310	463,3	96,32	28,22	65,1 \| 92,7 \| 62,9 \| 39,6
RZ-175X	19,2	62	19,064	1.4310	422,9	82,28	20,28	58,7 \| 87,9 \| 56,9 \| 31,2
RZ-202X	24	85,6	20,364	1.4310	643,3	114,49	28,89	56,5 \| 85,2 \| 55,0 \| 29,2

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione RZ-162U-28X

Paese d'origine: DE, German; Molla di estensione RZ-162U-28X

Immagine del prodotto - Molle a trazione RZ-162U-28X

QR-Code: Molla di estensione RZ-162U-28X

QR-Code - Molle a trazione - RZ-162U-28X | https://www.federnshop.com/it/prodotti/molle-a-trazione/rz-162u-28x.html
