Molla di estensione Z-162U-28X Acciaio per molle Ø 3 x 24 x 69 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-28X

Quantità	Prezzo singolo [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	2,8700 EUR
37	2,8700 EUR
75	2,8700 EUR
125	2,8700 EUR
175	2,8700 EUR
250	2,8700 EUR
350	2,8700 EUR
450	2,8700 EUR

Molla di estensione Acquistare

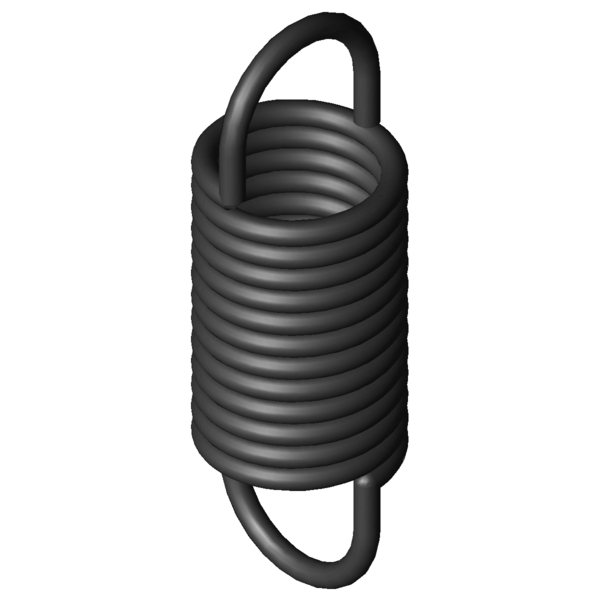

Immagine del prodotto Molla di estensione Z-162U-28X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-28X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dh	28,9	mm	Diametro minore del cono
L0	69	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	41,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	114,9	mm	Lunghezza massima a carico statico
sn	45,9	mm	Escursione elastica massima a carico statico
Fn	348,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,88	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	6,99	N/mm	Costante della molla
F0	27,5	N	Forza di precompressione interna
Fntol	20,5	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	20	gradi	Tolleranza posizione occhiello
Gew	53,47	g	Peso dell’articolo
PG	###ZM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-28X Acciaio per molle Ø 3 x 24 x 69 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-28X Acciaio per molle Ø 3 x 24 x 69 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-28X Acciaio per molle Ø 3 x 24 x 69 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-28X Acciaio per molle Ø 3 x 24 x 69 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-28X

Modulo di richiesta Molla di estensione Z-162U-28X Acciaio per molle Ø 3 x 24 x 69 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-28X

Molle di estensione simili per Molla di estensione Z-162U-28X Acciaio per molle Ø 3 x 24 x 69 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-28X	EN 10270-1	3	24	69	348,5	114,9	45,9	6,99	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-28X	1.4310	3	24	69	287,9	113,3	44,3	6,002	91,7 \| 100,0 \| 89,6 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-135X	22	70,8	1,032	EN 10270-1	123,3	181,75	110,95	46,1 \| 85,3 \| 38,4 \| 14,6
Z-147E-20X	30	67	1,139	EN 10270-1	118	166,1	99,1	46,4 \| 83,5 \| 40,1 \| 15,7
Z-147GX	24	68,8	1,463	EN 10270-1	148	163,33	94,53	52,4 \| 91,0 \| 45,5 \| 20,6
Z-134X	22	54,8	1,734	EN 10270-1	123,3	120,81	66,01	52,1 \| 79,3 \| 52,5 \| 24,6
Z-137X	18,6	65	1,804	EN 10270-1	144,7	139,23	74,23	52,3 \| 79,5 \| 51,7 \| 25,7
Z-147K-21X	20	75,5	1,964	EN 10270-1	176,1	158,5	83	54,5 \| 82,7 \| 52,9 \| 27,9
Z-151AX	27,5	71	1,99	EN 10270-1	184,9	156,71	85,71	57,0 \| 89,3 \| 53,3 \| 28,4
Z-151X	27,5	68,5	2,168	EN 10270-1	184,9	147,49	78,99	58,8 \| 90,0 \| 55,6 \| 30,8
Z-147FX	24	55,6	2,363	EN 10270-1	148	114,12	58,52	59,5 \| 84,6 \| 60,5 \| 33,3
Z-162FX	30	69,8	3,191	EN 10270-1	233,4	137,38	67,58	67,9 \| 90,7 \| 67,4 \| 45,5
Z-154X	22,5	60,5	4,234	EN 10270-1	223,8	109,19	48,69	76,0 \| 88,3 \| 79,2 \| 60,5
Z-156FX	20	63,5	5,034	EN 10270-1	249,9	109,14	45,64	81,3 \| 86,2 \| 85,6 \| 72,1
Z-162K-20X	25	65	5,32	EN 10270-1	277,6	113,1	48,1	86,0 \| 94,5 \| 87,5 \| 76,0
Z-169X	28,2	76,4	5,818	EN 10270-1	358,7	134,02	57,62	86,7 \| 89,7 \| 88,4 \| 82,0
Z-162U-28X	24	69	6,99	EN 10270-1	348,5	114,9	45,9	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162MX	20	70,6	7,813	EN 10270-1	341,5	110,79	40,19	91,2 \| 91,5 \| 92,8 \| 89,4
Z-172X	23,2	68,4	11,364	EN 10270-1	430,1	103,58	35,18	79,2 \| 96,5 \| 78,8 \| 62,1
Z-177LX	25	68,1	17,907	EN 10270-1	555,1	97,05	28,95	65,1 \| 92,7 \| 62,9 \| 39,6
Z-175X	19,2	62	22,196	EN 10270-1	510	82,93	20,93	58,7 \| 87,9 \| 57,0 \| 31,2
Z-202X	24	85,6	23,709	EN 10270-1	765,7	115	29,4	56,4 \| 85,2 \| 54,8 \| 29,2

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-28X

Paese d'origine: DE, German; Molla di estensione Z-162U-28X
