Molla di estensione Z-175X Acciaio per molle Ø 3,2 x 19,2 x 62 mm / 270°

Prezzi a scalare - Molla di estensione Z-175X

Quantità	Prezzo singolo [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	2,1900 EUR
37	2,1900 EUR
75	2,1900 EUR
125	2,1900 EUR
175	2,1900 EUR
250	2,1900 EUR
350	2,1900 EUR
450	2,1900 EUR

Molla di estensione Acquistare

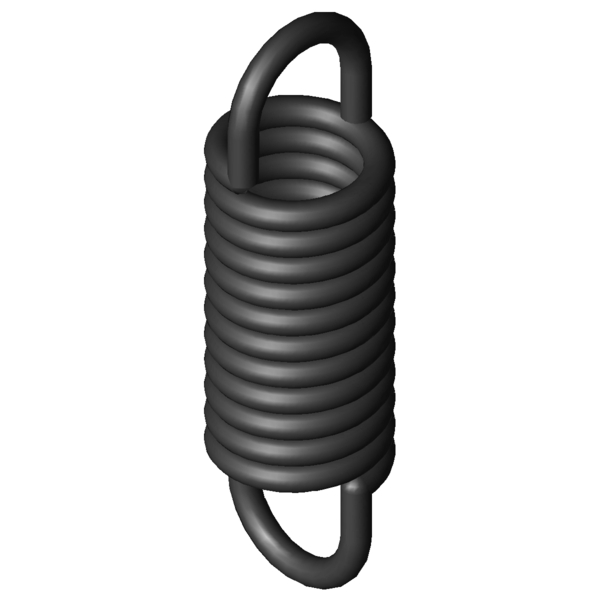

Immagine del prodotto Molla di estensione Z-175X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-175X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	19,2	mm	Diametro esterno delle spire
Dh	24,3	mm	Diametro minore del cono
L0	62	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	40,8	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	82,93	mm	Lunghezza massima a carico statico
sn	20,93	mm	Escursione elastica massima a carico statico
Fn	510	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	10,6	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	22,196	N/mm	Costante della molla
F0	45,5	N	Forza di precompressione interna
Fntol	50,58	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,1	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	18	gradi	Tolleranza posizione occhiello
Gew	43,15	g	Peso dell’articolo
PG	###ZH	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-175X Acciaio per molle Ø 3,2 x 19,2 x 62 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-175X Acciaio per molle Ø 3,2 x 19,2 x 62 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-175X Acciaio per molle Ø 3,2 x 19,2 x 62 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-175X Acciaio per molle Ø 3,2 x 19,2 x 62 mm / 270°

calcolo del percorso della forza Molla di estensione Z-175X

Modulo di richiesta Molla di estensione Z-175X Acciaio per molle Ø 3,2 x 19,2 x 62 mm / 270°

Modulo di richiesta Molla di estensione Z-175X

Molle di estensione simili per Molla di estensione Z-175X Acciaio per molle Ø 3,2 x 19,2 x 62 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-175X	EN 10270-1	3,2	19,2	62	510	82,93	20,93	22,196	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-175X	1.4310	3,2	19,2	62	422,9	82,28	20,28	19,064	91,8 \| 100,0 \| 89,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-137X	18,6	65	1,804	EN 10270-1	144,7	139,23	74,23	40,4 \| 84,9 \| 28,3 \| 8,0
Z-147K-21X	20	75,5	1,964	EN 10270-1	176,1	158,5	83	40,3 \| 82,3 \| 29,9 \| 8,7
Z-140X	18	64,4	2,015	EN 10270-1	149,2	132,63	68,23	41,0 \| 84,2 \| 30,0 \| 9,0
Z-136E-10X	18,6	49	3,033	EN 10270-1	144,7	93,15	44,15	43,6 \| 79,5 \| 37,9 \| 13,5
Z-139X	18	48,4	3,387	EN 10270-1	149,2	88,99	40,59	44,5 \| 78,1 \| 40,4 \| 15,1
Z-147K-20X	20	51,5	3,936	EN 10270-1	176,1	92,5	41	47,7 \| 82,6 \| 42,8 \| 17,6
Z-154X	22,5	60,5	4,234	EN 10270-1	223,8	109,19	48,69	49,8 \| 87,0 \| 43,4 \| 18,9
Z-156FX	20	63,5	5,034	EN 10270-1	249,9	109,14	45,64	53,5 \| 90,6 \| 47,4 \| 22,5
Z-157AX	18,5	62	6,587	EN 10270-1	268,6	99,35	37,35	58,5 \| 91,5 \| 54,4 \| 29,5
Z-156E-10X	20	51	7,62	EN 10270-1	249,9	81,2	30,2	59,5 \| 85,5 \| 59,2 \| 34,0
Z-162MX	20	70,6	7,813	EN 10270-1	341,5	110,79	40,19	61,6 \| 90,4 \| 59,5 \| 34,9
Z-157X	18,5	54,1	8,269	EN 10270-1	268,6	83,86	29,76	61,9 \| 87,2 \| 61,5 \| 37,0
Z-162LX	20	53,8	12,621	EN 10270-1	341,5	78,68	24,88	74,0 \| 90,1 \| 75,5 \| 56,3
Z-162U-38X	18	60,5	19,17	EN 10270-1	452,6	81,8	21,3	91,9 \| 95,0 \| 93,5 \| 87,2
Z-175X	19,2	62	22,196	EN 10270-1	510	82,93	20,93	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177QX	18	56,9	58,774	EN 10270-1	739,6	68,26	11,36	63,5 \| 91,5 \| 61,6 \| 37,4

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202085; Molla di estensione Z-175X

Paese d'origine: DE, German; Molla di estensione Z-175X
