Molla di estensione Z-154X Acciaio per molle Ø 2,5 x 22,5 x 60,5 mm / 270°

Prezzi a scalare - Molla di estensione Z-154X

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5700 EUR
175 0,5700 EUR
250 0,5700 EUR
350 0,5700 EUR
450 0,5700 EUR

Molla di estensione Acquistare

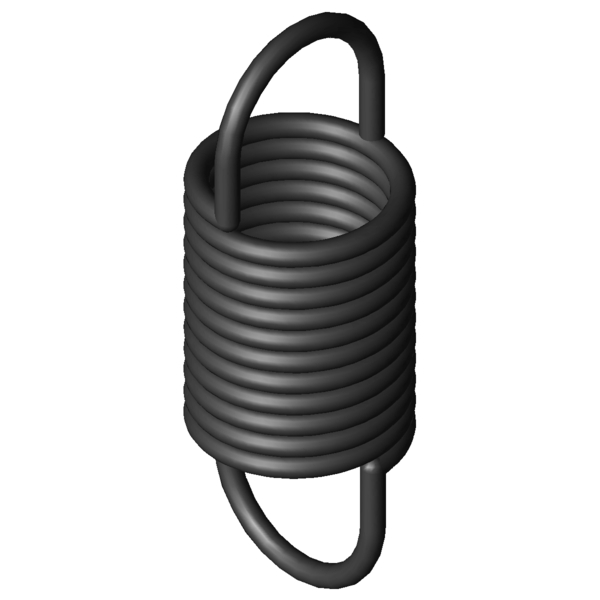

Immagine del prodotto Molla di estensione Z-154X
Immagine del prodotto Molla di estensione Z-154X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-154X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,5 mm Diametro del filo
D mm Diametro medio delle spire
De 22,5 mm Diametro esterno delle spire
Dh 26,6 mm Diametro minore del cono
L0 60,5 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 31,88 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 109,19 mm Lunghezza massima a carico statico
sn 48,69 mm Escursione elastica massima a carico statico
Fn 223,8 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 14,31 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 4,234 N/mm Costante della molla
F0 17,71 N Forza di precompressione interna
Fntol 15 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,1 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 20 gradi Tolleranza posizione occhiello
Gew 32,93 g Peso dell’articolo
PG #ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-154X Acciaio per molle Ø 2,5 x 22,5 x 60,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-154X Acciaio per molle Ø 2,5 x 22,5 x 60,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-154X Acciaio per molle Ø 2,5 x 22,5 x 60,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-154X Acciaio per molle Ø 2,5 x 22,5 x 60,5 mm / 270°

calcolo del percorso della forza Molla di estensione Z-154X

Modulo di richiesta Molla di estensione Z-154X Acciaio per molle Ø 2,5 x 22,5 x 60,5 mm / 270°

Modulo di richiesta Molla di estensione Z-154X

Molle di estensione simili per Molla di estensione Z-154X Acciaio per molle Ø 2,5 x 22,5 x 60,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-154X EN 10270-1 2,5 22,5 60,5 223,8 109,19 48,69 4,234 86,7 | 90,8 | 89,7 | 79,6
RZ-154X 1.4310 2,5 22,5 60,5 186,1 107,84 47,34 3,636 91,9 | 100,0 | 90,2 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115F-11X 20 53 0,386 EN 10270-1 49,5 175,23 122,23 39,1 | 77,5 | 31,0 | 8,8
Z-130E-11X 24 64,2 0,621 EN 10270-1 84,2 193,59 129,39 46,1 | 86,7 | 37,6 | 14,2
Z-116X 21,6 50,2 0,71 EN 10270-1 67,4 139,48 89,28 46,6 | 81,0 | 42,3 | 16,4
Z-131X 27 62,8 0,888 EN 10270-1 101,2 169,06 106,26 50,9 | 86,6 | 45,5 | 20,7
Z-135AX 22 72,8 0,982 EN 10270-1 123,3 189,36 116,56 48,0 | 82,9 | 42,8 | 18,3
Z-130E-10X 24 53,5 1,003 EN 10270-1 84,2 133,6 80,1 48,1 | 80,9 | 45,2 | 18,2
Z-135X 22 70,8 1,032 EN 10270-1 123,3 181,75 110,95 49,0 | 83,7 | 43,9 | 19,3
Z-130GX 20 56,8 1,126 EN 10270-1 100,9 140,31 83,51 54,3 | 84,9 | 51,7 | 26,3
Z-147GX 24 68,8 1,463 EN 10270-1 148 163,33 94,53 56,3 | 89,7 | 52,1 | 27,1
Z-134X 22 54,8 1,734 EN 10270-1 123,3 120,81 66,01 57,4 | 81,2 | 58,6 | 32,4
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 58,1 | 81,9 | 58,5 | 33,8
Z-140X 18 64,4 2,015 EN 10270-1 149,2 132,63 68,23 60,3 | 80,8 | 62,1 | 37,9
Z-147FX 24 55,6 2,363 EN 10270-1 148 114,12 58,52 66,1 | 86,7 | 67,8 | 43,8
Z-147K-20X 20 51,5 3,936 EN 10270-1 176,1 92,5 41 87,4 | 87,3 | 81,4 | 93,4
Z-154X 22,5 60,5 4,234 EN 10270-1 223,8 109,19 48,69 86,7 | 90,8 | 89,7 | 79,6
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 92,1 | 89,0 | 92,5 | 94,9
Z-162K-20X 25 65 5,32 EN 10270-1 277,6 113,1 48,1 100,0 | 100,0 | 100,0 | 100,0
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 84,6 | 86,2 | 87,2 | 80,3
Z-162U-28X 24 69 6,99 EN 10270-1 348,5 114,9 45,9 86,0 | 94,5 | 87,5 | 76,0
Z-156E-10X 20 51 7,62 EN 10270-1 249,9 81,2 30,2 74,1 | 91,1 | 75,8 | 55,5
Z-162MX 20 70,6 7,813 EN 10270-1 341,5 110,79 40,19 80,3 | 90,7 | 82,4 | 67,9
Z-157X 18,5 54,1 8,269 EN 10270-1 268,6 83,86 29,76 71,2 | 90,5 | 72,2 | 50,9
Z-172X 23,2 68,4 11,364 EN 10270-1 430,1 103,58 35,18 69,3 | 91,8 | 68,8 | 47,2
Z-162LX 20 53,8 12,621 EN 10270-1 341,5 78,68 24,88 60,3 | 89,0 | 58,3 | 33,5
Z-177LX 25 68,1 17,907 EN 10270-1 555,1 97,05 28,95 58,8 | 91,1 | 55,1 | 30,1
Z-162U-38X 18 60,5 19,17 EN 10270-1 452,6 81,8 21,3 52,0 | 87,8 | 46,6 | 21,6
Z-175X 19,2 62 22,196 EN 10270-1 510 82,93 20,93 53,1 | 86,6 | 49,0 | 23,7
Z-177QX 18 56,9 58,774 EN 10270-1 739,6 68,26 11,36 38,3 | 81,2 | 26,8 | 7,1
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-154X

Paese d'origine: DE, German; Molla di estensione Z-154X
