Molla di estensione Z-135AX Acciaio per molle Ø 2 x 22 x 72,8 mm / 270°

Prezzi a scalare - Molla di estensione Z-135AX

Quantità Prezzo singolo [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7108 EUR
175 0,6967 EUR
250 0,6533 EUR
350 0,6276 EUR
450 0,5960 EUR

Molla di estensione Acquistare

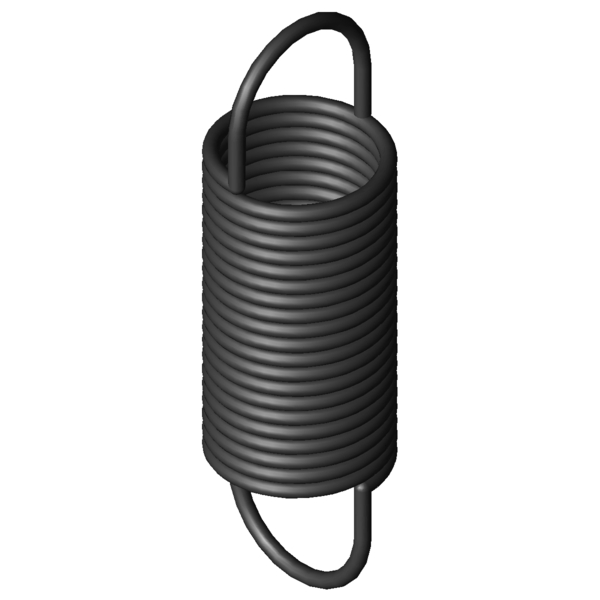

Immagine del prodotto Molla di estensione Z-135AX
Immagine del prodotto Molla di estensione Z-135AX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-135AX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 22 mm Diametro esterno delle spire
Dh 25,5 mm Diametro minore del cono
L0 72,8 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 43,5 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 189,36 mm Lunghezza massima a carico statico
sn 116,56 mm Escursione elastica massima a carico statico
Fn 123,3 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 14,65 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,982 N/mm Costante della molla
F0 8,881 N Forza di precompressione interna
Fntol 7,03 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 30 gradi Tolleranza posizione occhiello
Gew 35,29 g Peso dell’articolo
PG ZK - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-135AX Acciaio per molle Ø 2 x 22 x 72,8 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-135AX Acciaio per molle Ø 2 x 22 x 72,8 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-135AX Acciaio per molle Ø 2 x 22 x 72,8 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-135AX Acciaio per molle Ø 2 x 22 x 72,8 mm / 270°

calcolo del percorso della forza Molla di estensione Z-135AX

Modulo di richiesta Molla di estensione Z-135AX Acciaio per molle Ø 2 x 22 x 72,8 mm / 270°

Modulo di richiesta Molla di estensione Z-135AX

Molle di estensione simili per Molla di estensione Z-135AX Acciaio per molle Ø 2 x 22 x 72,8 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-135AX EN 10270-1 2 22 72,8 123,3 189,36 116,56 0,982 100,0 | 100,0 | 100,0 | 100,0
RZ-135AX 1.4310 2 22 72,8 103,4 186,99 114,19 0,843 44,7 | 86,4 | 35,3 | 12,4
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115F-13X 20 86,3 0,153 EN 10270-1 49,5 394,79 308,49 45,3 | 81,8 | 39,0 | 15,2
Z-103X 17,2 70,8 0,167 EN 10270-1 42,35 308,07 237,27 46,0 | 79,3 | 41,7 | 16,9
Z-115V-12X 20 79 0,241 EN 10270-1 60,54 313,3 234,3 53,3 | 86,0 | 49,4 | 24,4
Z-115F-12X 20 65,3 0,246 EN 10270-1 49,5 257,38 192,08 52,8 | 83,5 | 50,4 | 24,4
Z-117AX 21,6 85 0,247 EN 10270-1 67,4 341,44 256,44 54,3 | 87,9 | 50,1 | 24,8
Z-115V-11X 20 70 0,294 EN 10270-1 60,54 262,67 192,67 57,3 | 87,4 | 54,8 | 29,7
Z-117X 21,6 71 0,337 EN 10270-1 67,4 259,05 188,05 61,4 | 91,9 | 58,3 | 33,9
Z-130E-12X 24 80,3 0,395 EN 10270-1 84,2 283,63 203,33 64,2 | 90,8 | 62,8 | 39,1
Z-130E-11X 24 64,2 0,621 EN 10270-1 84,2 193,59 129,39 76,9 | 90,0 | 79,2 | 61,5
Z-130HX 20 73 0,717 EN 10270-1 100,9 204,24 131,24 83,8 | 93,5 | 85,3 | 72,7
Z-135AX 22 72,8 0,982 EN 10270-1 123,3 189,36 116,56 100,0 | 100,0 | 100,0 | 100,0
Z-135X 22 70,8 1,032 EN 10270-1 123,3 181,75 110,95 97,3 | 99,1 | 97,6 | 95,2
Z-147GX 24 68,8 1,463 EN 10270-1 148 163,33 94,53 80,7 | 92,4 | 82,2 | 67,6
Z-134X 22 54,8 1,734 EN 10270-1 123,3 120,81 66,01 75,6 | 91,8 | 78,3 | 56,6
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 73,3 | 91,3 | 74,4 | 54,3
Z-147K-21X 20 75,5 1,964 EN 10270-1 176,1 158,5 83 71,1 | 92,7 | 70,6 | 49,9
Z-151AX 27,5 71 1,99 EN 10270-1 184,9 156,71 85,71 68,3 | 85,8 | 70,1 | 49,0
Z-155X 22,5 93 2,01 EN 10270-1 223,8 195,56 102,56 68,5 | 85,4 | 71,5 | 48,5
Z-140X 18 64,4 2,015 EN 10270-1 149,2 132,63 68,23 69,7 | 90,1 | 70,6 | 48,4
Z-156GX 20 86 3,126 EN 10270-1 249,9 159,49 73,49 57,5 | 85,2 | 56,2 | 31,1
Z-154X 22,5 60,5 4,234 EN 10270-1 223,8 109,19 48,69 52,8 | 87,0 | 48,4 | 23,0
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 49,9 | 86,0 | 44,2 | 19,3
Z-162K-20X 25 65 5,32 EN 10270-1 277,6 113,1 48,1 48,0 | 82,9 | 42,8 | 18,3
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 45,6 | 83,1 | 39,0 | 14,7
Z-162U-28X 24 69 6,99 EN 10270-1 348,5 114,9 45,9 45,2 | 84,4 | 37,4 | 13,9
Z-162MX 20 70,6 7,813 EN 10270-1 341,5 110,79 40,19 44,7 | 86,4 | 35,3 | 12,4
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-135AX

Paese d'origine: DE, German; Molla di estensione Z-135AX
