Molla di estensione Z-130E-12X Acciaio per molle Ø 1,8 x 24 x 80,3 mm / 270°

Prezzi a scalare - Molla di estensione Z-130E-12X

Quantità	Prezzo singolo [EUR]
1	6,1600 EUR
2	3,8800 EUR
3	2,3500 EUR
7	1,9600 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4700 EUR
125	0,4277 EUR
175	0,4107 EUR
250	0,4020 EUR
350	0,3892 EUR
450	0,3771 EUR

Molla di estensione Acquistare

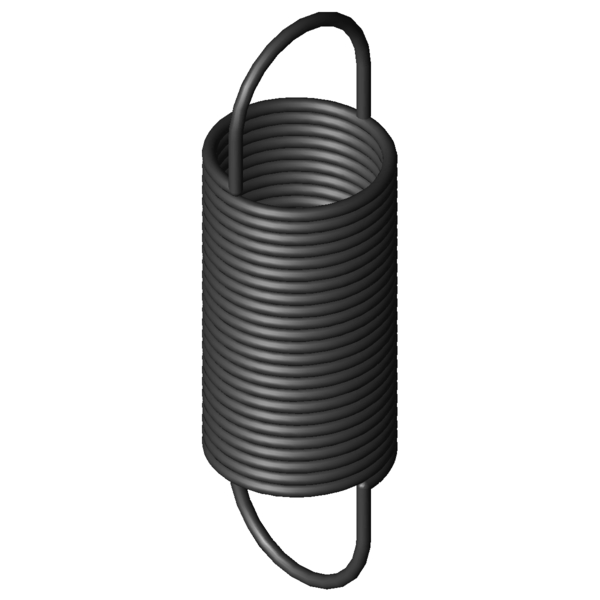

Immagine del prodotto Molla di estensione Z-130E-12X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130E-12X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dh	27	mm	Diametro minore del cono
L0	80,3	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	46,35	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	283,63	mm	Lunghezza massima a carico statico
sn	203,33	mm	Escursione elastica massima a carico statico
Fn	84,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	16,98	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,395	N/mm	Costante della molla
F0	3,9	N	Forza di precompressione interna
Fntol	4,6	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	37	gradi	Tolleranza posizione occhiello
Gew	37,187	g	Peso dell’articolo
PG	ZF	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130E-12X Acciaio per molle Ø 1,8 x 24 x 80,3 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130E-12X Acciaio per molle Ø 1,8 x 24 x 80,3 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130E-12X Acciaio per molle Ø 1,8 x 24 x 80,3 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130E-12X Acciaio per molle Ø 1,8 x 24 x 80,3 mm / 270°

calcolo del percorso della forza Molla di estensione Z-130E-12X

Modulo di richiesta Molla di estensione Z-130E-12X Acciaio per molle Ø 1,8 x 24 x 80,3 mm / 270°

Modulo di richiesta Molla di estensione Z-130E-12X

Molle di estensione simili per Molla di estensione Z-130E-12X Acciaio per molle Ø 1,8 x 24 x 80,3 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-12X	EN 10270-1	1,8	24	80,3	84,2	283,63	203,33	0,395	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130E-12X	1.4310	1,8	24	80,3	73,5	286,1	205,8	0,339	93,1 \| 100,0 \| 93,0 \| 86,2

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-13X	20	86,3	0,153	EN 10270-1	49,5	394,79	308,49	61,9 \| 84,7 \| 62,3 \| 38,7
Z-115V-13X	20	90	0,2	EN 10270-1	60,54	372,9	282,9	69,6 \| 85,3 \| 71,9 \| 51,7
Z-118X	21,6	95	0,21	EN 10270-1	67,4	397,02	302,02	71,8 \| 87,8 \| 73,7 \| 53,9
Z-115V-12X	20	79	0,241	EN 10270-1	60,54	313,3	234,3	76,7 \| 88,3 \| 79,3 \| 62,4
Z-117AX	21,6	85	0,247	EN 10270-1	67,4	341,44	256,44	78,1 \| 91,1 \| 79,7 \| 63,5
Z-117X	21,6	71	0,337	EN 10270-1	67,4	259,05	188,05	87,3 \| 89,1 \| 86,3 \| 86,6
Z-130E-12X	24	80,3	0,395	EN 10270-1	84,2	283,63	203,33	100,0 \| 100,0 \| 100,0 \| 100,0
Z-132X	27	78,8	0,528	EN 10270-1	101,2	257,41	178,61	83,6 \| 92,3 \| 85,5 \| 73,1
Z-130E-11X	24	64,2	0,621	EN 10270-1	84,2	193,59	129,39	79,6 \| 93,3 \| 81,8 \| 63,6
Z-147E-21X	30	82,3	0,705	EN 10270-1	118	242,3	160	72,5 \| 86,5 \| 75,0 \| 56,1
Z-130HX	20	73	0,717	EN 10270-1	100,9	204,24	131,24	73,1 \| 91,4 \| 74,0 \| 53,9
Z-147HX	24	88,6	0,931	EN 10270-1	148	237,15	148,55	65,8 \| 90,8 \| 65,0 \| 41,6
Z-135AX	22	72,8	0,982	EN 10270-1	123,3	189,36	116,56	64,2 \| 90,8 \| 62,8 \| 39,1
Z-135X	22	70,8	1,032	EN 10270-1	123,3	181,75	110,95	62,9 \| 89,9 \| 61,4 \| 37,3
Z-147GX	24	68,8	1,463	EN 10270-1	148	163,33	94,53	55,8 \| 89,2 \| 51,7 \| 26,4
Z-147K-21X	20	75,5	1,964	EN 10270-1	176,1	158,5	83	50,1 \| 86,4 \| 44,3 \| 19,5
Z-151AX	27,5	71	1,99	EN 10270-1	184,9	156,71	85,71	48,5 \| 82,6 \| 43,8 \| 19,2
Z-155X	22,5	93	2,01	EN 10270-1	223,8	195,56	102,56	49,0 \| 84,0 \| 44,0 \| 19,0
Z-151X	27,5	68,5	2,168	EN 10270-1	184,9	147,49	78,99	47,1 \| 81,5 \| 42,2 \| 17,7
Z-156GX	20	86	3,126	EN 10270-1	249,9	159,49	73,49	43,3 \| 82,9 \| 34,9 \| 12,2
Z-162U-29X	24	94	4,29	EN 10270-1	348,5	168,8	74,8	40,4 \| 81,8 \| 30,5 \| 8,9
Z-162K-20X	25	65	5,32	EN 10270-1	277,6	113,1	48,1	38,2 \| 80,4 \| 27,0 \| 7,2

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-130E-12X

Paese d'origine: DE, German; Molla di estensione Z-130E-12X
