Molla di estensione Z-130HX Acciaio per molle Ø 1,8 x 20 x 73 mm / 270°

Prezzi a scalare - Molla di estensione Z-130HX

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Molla di estensione Acquistare

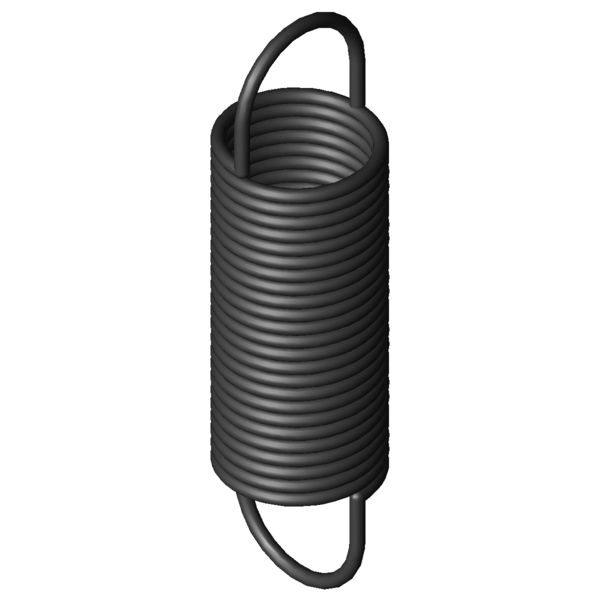

Immagine del prodotto Molla di estensione Z-130HX
Immagine del prodotto Molla di estensione Z-130HX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130HX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,8 mm Diametro del filo
D mm Diametro medio delle spire
De 20 mm Diametro esterno delle spire
Dh 23,2 mm Diametro minore del cono
L0 73 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 46,35 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 204,24 mm Lunghezza massima a carico statico
sn 131,24 mm Escursione elastica massima a carico statico
Fn 100,9 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 13,32 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,717 N/mm Costante della molla
F0 6,881 N Forza di precompressione interna
Fntol 5,62 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 30,58 g Peso dell’articolo
PG ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130HX Acciaio per molle Ø 1,8 x 20 x 73 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130HX Acciaio per molle Ø 1,8 x 20 x 73 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130HX Acciaio per molle Ø 1,8 x 20 x 73 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130HX Acciaio per molle Ø 1,8 x 20 x 73 mm / 270°

calcolo del percorso della forza Molla di estensione Z-130HX

Modulo di richiesta Molla di estensione Z-130HX Acciaio per molle Ø 1,8 x 20 x 73 mm / 270°

Modulo di richiesta Molla di estensione Z-130HX

Molle di estensione simili per Molla di estensione Z-130HX Acciaio per molle Ø 1,8 x 20 x 73 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-130HX EN 10270-1 1,8 20 73 100,9 204,24 131,24 0,717 100,0 | 100,0 | 100,0 | 100,0
RZ-130HX 1.4310 1,8 20 73 84,95 202,05 129,05 0,616 92,3 | 100,0 | 91,3 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115F-13X 20 86,3 0,153 EN 10270-1 49,5 394,79 308,49 51,4 | 87,5 | 45,8 | 20,9
Z-103X 17,2 70,8 0,167 EN 10270-1 42,35 308,07 237,27 52,0 | 84,1 | 48,6 | 23,2
Z-115V-13X 20 90 0,2 EN 10270-1 60,54 372,9 282,9 56,4 | 88,1 | 53,2 | 27,8
Z-115V-12X 20 79 0,241 EN 10270-1 60,54 313,3 234,3 61,2 | 91,9 | 58,0 | 33,6
Z-115F-12X 20 65,3 0,246 EN 10270-1 49,5 257,38 192,08 60,4 | 89,1 | 58,7 | 33,5
Z-117AX 21,6 85 0,247 EN 10270-1 67,4 341,44 256,44 60,8 | 89,1 | 59,0 | 34,2
Z-115V-11X 20 70 0,294 EN 10270-1 60,54 262,67 192,67 66,0 | 93,1 | 64,1 | 40,9
Z-117X 21,6 71 0,337 EN 10270-1 67,4 259,05 188,05 69,3 | 92,9 | 68,3 | 46,6
Z-120X 17,6 64,6 0,659 EN 10270-1 82,12 179,85 115,25 88,6 | 88,5 | 84,6 | 92,7
Z-130HX 20 73 0,717 EN 10270-1 100,9 204,24 131,24 100,0 | 100,0 | 100,0 | 100,0
Z-121HX 15,5 75,5 0,737 EN 10270-1 92,71 191,34 115,84 91,3 | 87,7 | 90,1 | 96,1
Z-135AX 22 72,8 0,982 EN 10270-1 123,3 189,36 116,56 83,8 | 93,5 | 85,3 | 72,7
Z-135X 22 70,8 1,032 EN 10270-1 123,3 181,75 110,95 81,7 | 92,6 | 83,2 | 69,2
Z-130GX 20 56,8 1,126 EN 10270-1 100,9 140,31 83,51 79,4 | 92,6 | 81,8 | 63,6
Z-147GX 24 68,8 1,463 EN 10270-1 148 163,33 94,53 68,6 | 86,5 | 70,1 | 49,1
Z-147K-01X 20 90,9 1,472 EN 10270-1 176,1 200,57 109,67 68,6 | 87,4 | 70,4 | 47,9
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 64,4 | 90,7 | 63,1 | 39,4
Z-147K-21X 20 75,5 1,964 EN 10270-1 176,1 158,5 83 63,1 | 92,8 | 60,3 | 36,2
Z-140X 18 64,4 2,015 EN 10270-1 149,2 132,63 68,23 61,5 | 89,4 | 59,8 | 35,2
Z-156HX 20 91 2,884 EN 10270-1 249,9 170,68 79,68 53,0 | 84,1 | 50,5 | 24,5
Z-156GX 20 86 3,126 EN 10270-1 249,9 159,49 73,49 52,1 | 85,6 | 48,2 | 22,6
Z-158X 18,5 86,6 3,925 EN 10270-1 268,6 149,28 62,68 47,8 | 82,9 | 42,7 | 17,9
Z-147NX 15 74,2 4,598 EN 10270-1 229,9 119,69 45,49 46,5 | 85,1 | 39,3 | 15,2
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 46,0 | 86,3 | 37,6 | 14,0
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 42,3 | 83,1 | 33,0 | 10,7
Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-130HX

Paese d'origine: DE, German; Molla di estensione Z-130HX
