Molla di estensione Z-147E-21X Acciaio per molle Ø 2,2 x 30 x 82,3 mm / 270°

Prezzi a scalare - Molla di estensione Z-147E-21X

Quantità	Prezzo singolo [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6900 EUR
175	0,6900 EUR
250	0,6900 EUR
350	0,6900 EUR
450	0,6900 EUR

Molla di estensione Acquistare

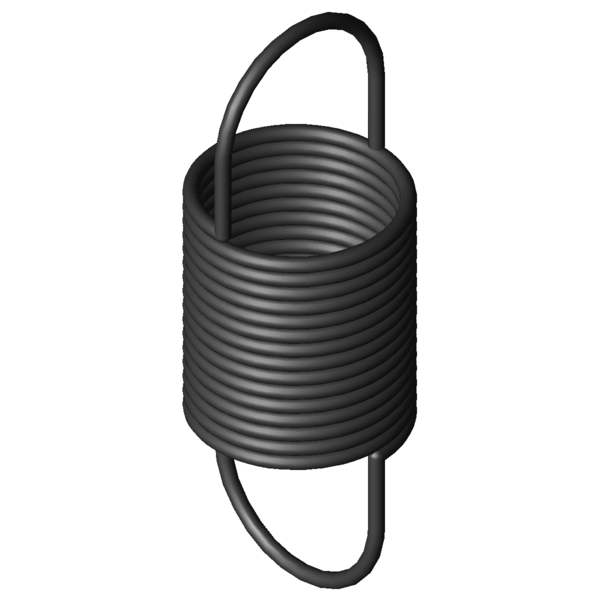

Immagine del prodotto Molla di estensione Z-147E-21X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-147E-21X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	30	mm	Diametro esterno delle spire
Dh	33,9	mm	Diametro minore del cono
L0	82,3	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	36,85	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	242,3	mm	Lunghezza massima a carico statico
sn	160	mm	Escursione elastica massima a carico statico
Fn	118	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	22,73	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,705	N/mm	Costante della molla
F0	5,1	N	Forza di precompressione interna
Fntol	6,7	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	30	gradi	Tolleranza posizione occhiello
Gew	45,94	g	Peso dell’articolo
PG	#ZJ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-147E-21X Acciaio per molle Ø 2,2 x 30 x 82,3 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-147E-21X Acciaio per molle Ø 2,2 x 30 x 82,3 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-147E-21X Acciaio per molle Ø 2,2 x 30 x 82,3 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-147E-21X Acciaio per molle Ø 2,2 x 30 x 82,3 mm / 270°

calcolo del percorso della forza Molla di estensione Z-147E-21X

Modulo di richiesta Molla di estensione Z-147E-21X Acciaio per molle Ø 2,2 x 30 x 82,3 mm / 270°

Modulo di richiesta Molla di estensione Z-147E-21X

Molle di estensione simili per Molla di estensione Z-147E-21X Acciaio per molle Ø 2,2 x 30 x 82,3 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-21X	EN 10270-1	2,2	30	82,3	118	242,3	160	0,705	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147E-21X	1.4310	2,2	30	82,3	104,3	248,7	166,4	0,606	92,4 \| 100,0 \| 92,3 \| 85,0

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-117AX	21,6	85	0,247	EN 10270-1	67,4	341,44	256,44	58,6 \| 80,5 \| 59,8 \| 35,6
Z-130E-12X	24	80,3	0,395	EN 10270-1	84,2	283,63	203,33	72,5 \| 86,5 \| 75,0 \| 56,1
Z-147E-22X	30	102	0,449	EN 10270-1	118	353,6	251,6	79,7 \| 93,6 \| 81,8 \| 63,6
Z-132X	27	78,8	0,528	EN 10270-1	101,2	257,41	178,61	85,6 \| 92,2 \| 87,7 \| 76,8
Z-147E-21X	30	82,3	0,705	EN 10270-1	118	242,3	160	100,0 \| 100,0 \| 100,0 \| 100,0
Z-131X	27	62,8	0,888	EN 10270-1	101,2	169,06	106,26	79,8 \| 85,7 \| 76,1 \| 77,4
Z-147HX	24	88,6	0,931	EN 10270-1	148	237,15	148,55	83,8 \| 91,0 \| 86,3 \| 74,0
Z-152X	27,5	101	1,029	EN 10270-1	184,9	267,39	166,39	77,8 \| 87,1 \| 80,0 \| 66,4
Z-148X	34,5	79,7	1,034	EN 10270-1	148,5	213,89	134,19	79,6 \| 90,6 \| 81,7 \| 66,6
Z-147E-20X	30	67	1,139	EN 10270-1	118	166,1	99,1	78,9 \| 93,8 \| 81,0 \| 61,9
Z-162HX	30	112	1,257	EN 10270-1	233,4	283,55	171,55	70,0 \| 84,0 \| 71,9 \| 54,2
Z-147GX	24	68,8	1,463	EN 10270-1	148	163,33	94,53	68,1 \| 87,9 \| 69,4 \| 47,1
Z-162E-10X	38	83,5	1,47	EN 10270-1	180	200,2	116,7	67,5 \| 85,4 \| 69,2 \| 47,8
Z-162GX	30	86,6	1,976	EN 10270-1	233,4	195,77	109,17	61,7 \| 91,2 \| 59,4 \| 34,5
Z-151AX	27,5	71	1,99	EN 10270-1	184,9	156,71	85,71	60,5 \| 88,6 \| 58,7 \| 34,2
Z-151X	27,5	68,5	2,168	EN 10270-1	184,9	147,49	78,99	58,6 \| 87,6 \| 56,6 \| 31,5
Z-166AX	35,2	90,8	2,557	EN 10270-1	290,5	197,11	106,31	54,0 \| 81,5 \| 53,5 \| 27,0
Z-162U-18X	32	83,5	2,65	EN 10270-1	265,6	175,9	92,4	55,1 \| 88,5 \| 51,1 \| 25,7
Z-166X	35,2	87,6	2,774	EN 10270-1	290,5	185,57	97,97	52,8 \| 82,6 \| 50,9 \| 24,9
Z-162FX	30	69,8	3,191	EN 10270-1	233,4	137,38	67,58	51,8 \| 87,8 \| 46,4 \| 21,4

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione Z-147E-21X

Paese d'origine: DE, German; Molla di estensione Z-147E-21X
