Molla di estensione Z-152X Acciaio per molle Ø 2,5 x 27,5 x 101 mm / 270°

Prezzi a scalare - Molla di estensione Z-152X

Quantità Prezzo singolo [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,8600 EUR
175 0,8600 EUR
250 0,8600 EUR
350 0,8600 EUR
450 0,8600 EUR

Molla di estensione Acquistare

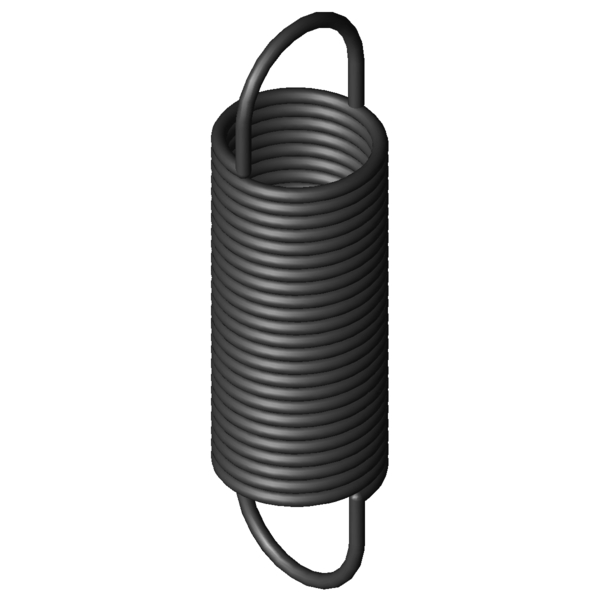

Immagine del prodotto Molla di estensione Z-152X
Immagine del prodotto Molla di estensione Z-152X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-152X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,5 mm Diametro del filo
D mm Diametro medio delle spire
De 27,5 mm Diametro esterno delle spire
Dh 31,7 mm Diametro minore del cono
L0 101 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 64,38 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 267,39 mm Lunghezza massima a carico statico
sn 166,39 mm Escursione elastica massima a carico statico
Fn 184,9 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 18,31 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,029 N/mm Costante della molla
F0 13,71 N Forza di precompressione interna
Fntol 10,01 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2,4 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 80,79 g Peso dell’articolo
PG #ZL - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-152X Acciaio per molle Ø 2,5 x 27,5 x 101 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-152X Acciaio per molle Ø 2,5 x 27,5 x 101 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-152X Acciaio per molle Ø 2,5 x 27,5 x 101 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-152X Acciaio per molle Ø 2,5 x 27,5 x 101 mm / 270°

calcolo del percorso della forza Molla di estensione Z-152X

Modulo di richiesta Molla di estensione Z-152X Acciaio per molle Ø 2,5 x 27,5 x 101 mm / 270°

Modulo di richiesta Molla di estensione Z-152X

Molle di estensione simili per Molla di estensione Z-152X Acciaio per molle Ø 2,5 x 27,5 x 101 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-152X EN 10270-1 2,5 27,5 101 184,9 267,39 166,39 1,029 100,0 | 100,0 | 100,0 | 100,0
RZ-152X 1.4310 2,5 27,5 101 153,7 262,55 161,55 0,884 91,9 | 100,0 | 90,1 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115V-14X 20 99 0,174 EN 10270-1 60,54 423,55 324,55 45,2 | 76,9 | 42,0 | 16,8
Z-118X 21,6 95 0,21 EN 10270-1 67,4 397,02 302,02 48,2 | 78,9 | 45,8 | 20,1
Z-130E-13X 24 107,5 0,246 EN 10270-1 84,2 434,05 326,55 52,0 | 84,4 | 48,2 | 23,2
Z-133X 27 118 0,262 EN 10270-1 101,2 477,49 359,49 54,6 | 87,9 | 50,5 | 25,3
Z-130JX 20 100 0,446 EN 10270-1 100,9 310,77 210,77 63,7 | 81,2 | 66,8 | 43,1
Z-147E-22X 30 102 0,449 EN 10270-1 118 353,6 251,6 66,7 | 92,9 | 65,0 | 42,2
Z-136X 22 110 0,513 EN 10270-1 123,3 333,3 223,3 68,1 | 83,9 | 70,6 | 49,7
Z-132X 27 78,8 0,528 EN 10270-1 101,2 257,41 178,61 69,0 | 88,6 | 70,6 | 47,6
Z-147E-21X 30 82,3 0,705 EN 10270-1 118 242,3 160 78,9 | 93,8 | 81,0 | 61,9
Z-147HX 24 88,6 0,931 EN 10270-1 148 237,15 148,55 87,3 | 87,7 | 84,7 | 89,7
Z-152X 27,5 101 1,029 EN 10270-1 184,9 267,39 166,39 100,0 | 100,0 | 100,0 | 100,0
Z-162HX 30 112 1,257 EN 10270-1 233,4 283,55 171,55 86,7 | 90,4 | 88,1 | 81,7
Z-162U-19X 32 108 1,63 EN 10270-1 265,6 258,3 150,3 76,8 | 87,6 | 80,0 | 62,9
Z-162GX 30 86,6 1,976 EN 10270-1 233,4 195,77 109,17 70,6 | 85,3 | 70,7 | 55,7
Z-151AX 27,5 71 1,99 EN 10270-1 184,9 156,71 85,71 73,9 | 91,3 | 75,2 | 55,2
Z-155X 22,5 93 2,01 EN 10270-1 223,8 195,56 102,56 71,5 | 91,3 | 72,1 | 50,9
Z-162K-21X 25 104 2,31 EN 10270-1 277,6 214,7 110,7 67,8 | 92,4 | 66,6 | 44,3
Z-170X 28,2 118 2,762 EN 10270-1 358,7 239,37 121,37 62,3 | 87,1 | 62,2 | 37,6
Z-162U-30X 24 115 3,211 EN 10270-1 348,5 214,99 99,99 58,2 | 86,1 | 56,6 | 31,9
Z-162U-29X 24 94 4,29 EN 10270-1 348,5 168,8 74,8 53,6 | 87,9 | 49,0 | 23,9
Z-173X 23,2 110 5,395 EN 10270-1 430,1 184,1 74,1 49,2 | 84,8 | 43,8 | 19,1
Z-169X 28,2 76,4 5,818 EN 10270-1 358,7 134,02 57,62 49,4 | 83,5 | 45,5 | 19,1
Z-177K-10X 32 89 5,86 EN 10270-1 441,6 158,4 69,4 47,9 | 76,7 | 48,4 | 18,7
Z-194AX 29 121 8,04 EN 10270-1 645,8 195,8 74,8 43,3 | 80,3 | 36,8 | 12,9
Z-177MX 25 89,7 11,086 EN 10270-1 555,1 136,46 46,76 41,0 | 83,1 | 30,7 | 9,4
Z-194X 29 93,6 12,139 EN 10270-1 645,8 143,18 49,58 40,4 | 83,3 | 29,2 | 8,5
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-152X

Paese d'origine: DE, German; Molla di estensione Z-152X
