Molla di estensione Z-162GX Acciaio per molle Ø 2,8 x 30 x 86,6 mm / 270°

Prezzi a scalare - Molla di estensione Z-162GX

Quantità Prezzo singolo [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,8600 EUR
175 0,8600 EUR
250 0,8600 EUR
350 0,8600 EUR
450 0,8600 EUR

Molla di estensione Acquistare

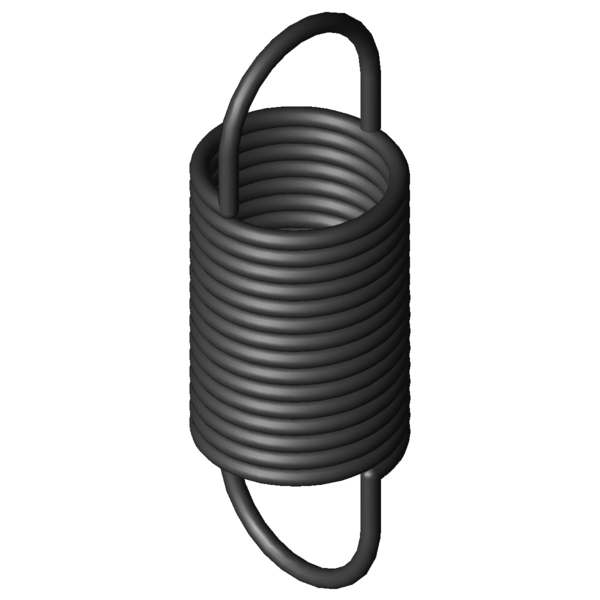

Immagine del prodotto Molla di estensione Z-162GX
Immagine del prodotto Molla di estensione Z-162GX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162GX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,8 mm Diametro del filo
D mm Diametro medio delle spire
De 30 mm Diametro esterno delle spire
Dh 34,7 mm Diametro minore del cono
L0 86,6 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 46,9 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 195,77 mm Lunghezza massima a carico statico
sn 109,17 mm Escursione elastica massima a carico statico
Fn 233,4 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 19,85 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,976 N/mm Costante della molla
F0 17,77 N Forza di precompressione interna
Fntol 13,68 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,5 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 25 gradi Tolleranza posizione occhiello
Gew 72,8 g Peso dell’articolo
PG #ZL - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162GX Acciaio per molle Ø 2,8 x 30 x 86,6 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162GX Acciaio per molle Ø 2,8 x 30 x 86,6 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162GX Acciaio per molle Ø 2,8 x 30 x 86,6 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162GX Acciaio per molle Ø 2,8 x 30 x 86,6 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162GX

Modulo di richiesta Molla di estensione Z-162GX Acciaio per molle Ø 2,8 x 30 x 86,6 mm / 270°

Modulo di richiesta Molla di estensione Z-162GX

Molle di estensione simili per Molla di estensione Z-162GX Acciaio per molle Ø 2,8 x 30 x 86,6 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162GX EN 10270-1 2,8 30 86,6 233,4 195,77 109,17 1,976 100,0 | 100,0 | 100,0 | 100,0
RZ-162GX 1.4310 2,8 30 86,6 193,3 192,31 105,71 1,697 91,8 | 100,0 | 89,8 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115F-13X 20 86,3 0,153 EN 10270-1 49,5 394,79 308,49 36,0 | 72,1 | 28,3 | 7,5
Z-117AX 21,6 85 0,247 EN 10270-1 67,4 341,44 256,44 41,3 | 75,8 | 35,7 | 12,3
Z-130E-12X 24 80,3 0,395 EN 10270-1 84,2 283,63 203,33 47,8 | 79,0 | 44,9 | 19,4
Z-147E-22X 30 102 0,449 EN 10270-1 118 353,6 251,6 52,2 | 87,8 | 47,0 | 21,9
Z-132X 27 78,8 0,528 EN 10270-1 101,2 257,41 178,61 54,3 | 84,1 | 52,2 | 26,5
Z-147E-21X 30 82,3 0,705 EN 10270-1 118 242,3 160 61,7 | 91,2 | 59,4 | 34,5
Z-147HX 24 88,6 0,931 EN 10270-1 148 237,15 148,55 66,8 | 85,4 | 68,5 | 46,6
Z-152X 27,5 101 1,029 EN 10270-1 184,9 267,39 166,39 71,1 | 88,9 | 72,4 | 52,0
Z-148X 34,5 79,7 1,034 EN 10270-1 148,5 213,89 134,19 71,2 | 89,4 | 72,5 | 51,8
Z-147E-20X 30 67 1,139 EN 10270-1 118 166,1 99,1 70,6 | 85,3 | 70,7 | 55,7
Z-162HX 30 112 1,257 EN 10270-1 233,4 283,55 171,55 79,3 | 92,4 | 81,8 | 63,6
Z-162E-10X 38 83,5 1,47 EN 10270-1 180 200,2 116,7 83,1 | 91,8 | 85,3 | 72,1
Z-162U-19X 32 108 1,63 EN 10270-1 265,6 258,3 150,3 84,0 | 89,1 | 80,3 | 82,7
Z-162GX 30 86,6 1,976 EN 10270-1 233,4 195,77 109,17 100,0 | 100,0 | 100,0 | 100,0
Z-151AX 27,5 71 1,99 EN 10270-1 184,9 156,71 85,71 88,5 | 87,6 | 78,9 | 99,1
Z-155X 22,5 93 2,01 EN 10270-1 223,8 195,56 102,56 92,9 | 85,8 | 94,9 | 98,0
Z-151X 27,5 68,5 2,168 EN 10270-1 184,9 147,49 78,99 84,6 | 86,7 | 75,8 | 91,3
Z-166AX 35,2 90,8 2,557 EN 10270-1 290,5 197,11 106,31 85,5 | 89,4 | 88,9 | 78,2
Z-162U-18X 32 83,5 2,65 EN 10270-1 265,6 175,9 92,4 85,0 | 94,5 | 86,3 | 74,4
Z-166X 35,2 87,6 2,774 EN 10270-1 290,5 185,57 97,97 82,6 | 90,5 | 85,0 | 72,1
Z-156GX 20 86 3,126 EN 10270-1 249,9 159,49 73,49 76,1 | 85,1 | 80,4 | 62,9
Z-162FX 30 69,8 3,191 EN 10270-1 233,4 137,38 67,58 78,8 | 93,5 | 81,0 | 61,9
Z-162U-29X 24 94 4,29 EN 10270-1 348,5 168,8 74,8 67,4 | 88,5 | 67,7 | 45,9
Z-169X 28,2 76,4 5,818 EN 10270-1 358,7 134,02 57,62 61,1 | 89,9 | 58,9 | 34,3
Z-177K-10X 32 89 5,86 EN 10270-1 441,6 158,4 69,4 60,5 | 89,6 | 58,2 | 33,6
Z-177MX 25 89,7 11,086 EN 10270-1 555,1 136,46 46,76 48,8 | 85,9 | 42,4 | 18,0
Z-194X 29 93,6 12,139 EN 10270-1 645,8 143,18 49,58 47,9 | 86,4 | 40,8 | 16,4
Z-223HX 30 94 19,76 EN 10270-1 858,7 133,8 39,8 42,2 | 84,8 | 31,8 | 9,9
Z-202X 24 85,6 23,709 EN 10270-1 765,7 115 29,4 40,0 | 82,9 | 28,7 | 8,2
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-162GX

Paese d'origine: DE, German; Molla di estensione Z-162GX

Immagine del prodotto - Molle a trazione Z-162GX

Immagine del prodotto - Molle a trazione Z-162GX

QR-Code: Molla di estensione Z-162GX

QR-Code - Molle a trazione - Z-162GX | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-162gx.html
