Molla di estensione Z-148X Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 270°

Prezzi a scalare - Molla di estensione Z-148X

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6900 EUR
175 0,6900 EUR
250 0,6900 EUR
350 0,6900 EUR
450 0,6900 EUR

Molla di estensione Acquistare

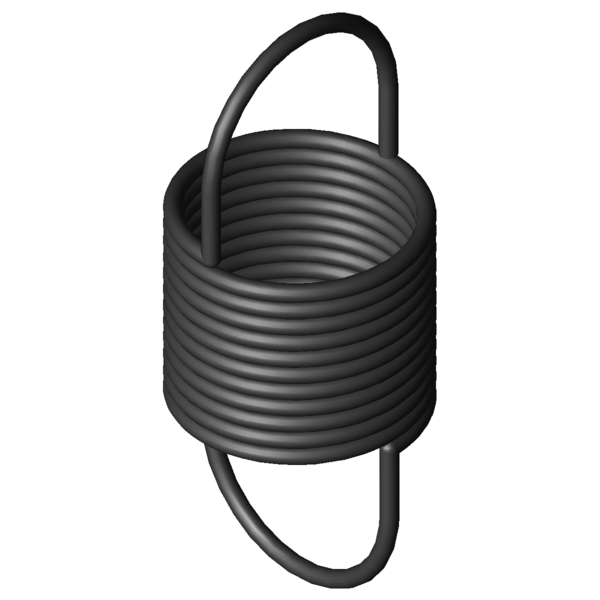

Immagine del prodotto Molla di estensione Z-148X
Immagine del prodotto Molla di estensione Z-148X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-148X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,5 mm Diametro del filo
D mm Diametro medio delle spire
De 34,5 mm Diametro esterno delle spire
Dh 38,9 mm Diametro minore del cono
L0 79,7 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 31,88 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 213,89 mm Lunghezza massima a carico statico
sn 134,19 mm Escursione elastica massima a carico statico
Fn 148,5 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 23,91 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,034 N/mm Costante della molla
F0 9,881 N Forza di precompressione interna
Fntol 10,29 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,6 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 26 gradi Tolleranza posizione occhiello
Gew 52,68 g Peso dell’articolo
PG #ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-148X Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-148X Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-148X Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-148X Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 270°

calcolo del percorso della forza Molla di estensione Z-148X

Modulo di richiesta Molla di estensione Z-148X Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 270°

Modulo di richiesta Molla di estensione Z-148X

Molle di estensione simili per Molla di estensione Z-148X Acciaio per molle Ø 2,5 x 34,5 x 79,7 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-148X EN 10270-1 2,5 34,5 79,7 148,5 213,89 134,19 1,034 100,0 | 100,0 | 100,0 | 100,0
RZ-148X 1.4310 2,5 34,5 79,7 123,5 209,97 130,27 0,888 91,9 | 100,0 | 90,1 | 85,7
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115V-12X 20 79 0,241 EN 10270-1 60,54 313,3 234,3 48,2 | 72,4 | 49,0 | 23,3
Z-130E-12X 24 80,3 0,395 EN 10270-1 84,2 283,63 203,33 59,7 | 80,3 | 61,3 | 37,4
Z-147E-22X 30 102 0,449 EN 10270-1 118 353,6 251,6 64,4 | 84,4 | 66,4 | 42,4
Z-149X 34,5 112 0,491 EN 10270-1 148,5 394,65 282,65 70,5 | 90,4 | 73,7 | 47,5
Z-132X 27 78,8 0,528 EN 10270-1 101,2 257,41 178,61 69,5 | 85,7 | 71,6 | 51,2
Z-147E-21X 30 82,3 0,705 EN 10270-1 118 242,3 160 79,6 | 90,6 | 81,7 | 66,6
Z-162E-11X 38 100,5 0,91 EN 10270-1 180 289 188,5 83,2 | 86,5 | 76,8 | 86,3
Z-147HX 24 88,6 0,931 EN 10270-1 148 237,15 148,55 89,2 | 82,5 | 95,0 | 90,0
Z-148X 34,5 79,7 1,034 EN 10270-1 148,5 213,89 134,19 100,0 | 100,0 | 100,0 | 100,0
Z-162U-10X 40 101 1,1 EN 10270-1 214,2 284,5 183,5 83,0 | 82,8 | 71,2 | 94,8
Z-147E-20X 30 67 1,139 EN 10270-1 118 166,1 99,1 85,3 | 86,3 | 76,7 | 92,9
Z-162E-10X 38 83,5 1,47 EN 10270-1 180 200,2 116,7 82,8 | 91,8 | 84,7 | 71,7
Z-162U-19X 32 108 1,63 EN 10270-1 265,6 258,3 150,3 72,8 | 83,3 | 72,6 | 62,6
Z-162GX 30 86,6 1,976 EN 10270-1 233,4 195,77 109,17 71,2 | 89,4 | 72,5 | 51,8
Z-151AX 27,5 71 1,99 EN 10270-1 184,9 156,71 85,71 71,0 | 89,6 | 72,1 | 51,3
Z-151X 27,5 68,5 2,168 EN 10270-1 184,9 147,49 78,99 68,5 | 88,6 | 69,6 | 47,3
Z-166AX 35,2 90,8 2,557 EN 10270-1 290,5 197,11 106,31 64,5 | 88,0 | 65,2 | 40,5
Z-162U-18X 32 83,5 2,65 EN 10270-1 265,6 175,9 92,4 63,8 | 90,5 | 62,4 | 38,5
Z-166X 35,2 87,6 2,774 EN 10270-1 290,5 185,57 97,97 62,8 | 89,0 | 62,1 | 37,3
Z-162FX 30 69,8 3,191 EN 10270-1 233,4 137,38 67,58 59,0 | 87,9 | 57,0 | 32,0
Z-177FX 40 92,1 3,639 EN 10270-1 357,1 184,86 92,76 54,9 | 80,7 | 55,4 | 28,7
Z-186X 36 104 5,788 EN 10270-1 528,1 189,31 85,31 47,3 | 78,3 | 45,8 | 17,9
Z-169X 28,2 76,4 5,818 EN 10270-1 358,7 134,02 57,62 48,4 | 85,2 | 42,2 | 17,8
Z-177K-10X 32 89 5,86 EN 10270-1 441,6 158,4 69,4 48,0 | 83,9 | 42,7 | 17,4
Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202085; Molla di estensione Z-148X

Paese d'origine: DE, German; Molla di estensione Z-148X
