Molla di estensione Z-162U-10X Acciaio per molle Ø 3 x 40 x 101 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-10X

Quantità	Prezzo singolo [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	3,1800 EUR
37	3,1800 EUR
75	3,1800 EUR
125	3,1800 EUR
175	3,1800 EUR
250	3,1800 EUR
350	3,1800 EUR
450	3,1800 EUR

Molla di estensione Acquistare

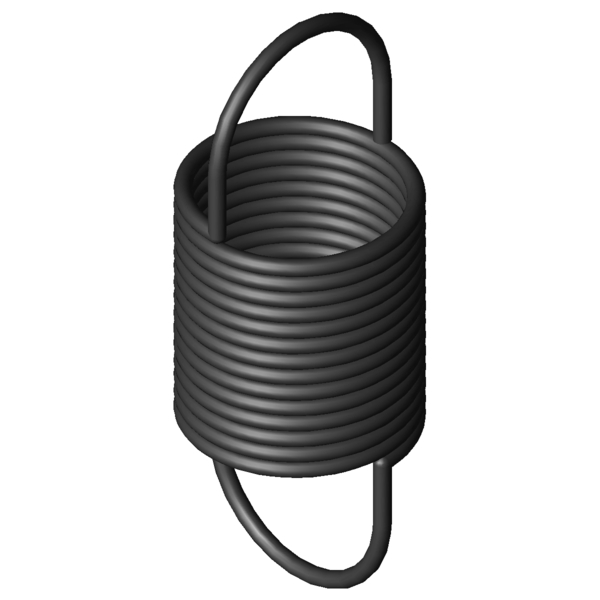

Immagine del prodotto Molla di estensione Z-162U-10X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-10X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	40	mm	Diametro esterno delle spire
Dh	45,1	mm	Diametro minore del cono
L0	101	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	47,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	284,5	mm	Lunghezza massima a carico statico
sn	183,5	mm	Escursione elastica massima a carico statico
Fn	214,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	26,88	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,1	N/mm	Costante della molla
F0	11,5	N	Forza di precompressione interna
Fntol	11,7	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	29	gradi	Tolleranza posizione occhiello
Gew	107,2	g	Peso dell’articolo
PG	###ZP	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-10X Acciaio per molle Ø 3 x 40 x 101 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-10X Acciaio per molle Ø 3 x 40 x 101 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-10X Acciaio per molle Ø 3 x 40 x 101 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-10X Acciaio per molle Ø 3 x 40 x 101 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-10X

Modulo di richiesta Molla di estensione Z-162U-10X Acciaio per molle Ø 3 x 40 x 101 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-10X

Molle di estensione simili per Molla di estensione Z-162U-10X Acciaio per molle Ø 3 x 40 x 101 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-10X	EN 10270-1	3	40	101	214,2	284,5	183,5	1,1	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-10X	1.4310	3	40	101	176,9	277,8	176,8	0,949	91,7 \| 100,0 \| 89,5 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147E-22X	30	102	0,449	EN 10270-1	118	353,6	251,6	62,2 \| 82,5 \| 64,0 \| 40,2
Z-149X	34,5	112	0,491	EN 10270-1	148,5	394,65	282,65	66,2 \| 86,6 \| 67,1 \| 45,0
Z-162E-12X	38	126	0,58	EN 10270-1	180	422,2	296,2	71,5 \| 89,5 \| 73,0 \| 52,1
Z-162U-01X	40	140	0,587	EN 10270-1	214,2	485,31	345,31	73,5 \| 90,7 \| 76,6 \| 53,1
Z-162E-11X	38	100,5	0,91	EN 10270-1	180	289	188,5	89,5 \| 95,9 \| 90,7 \| 81,8
Z-152X	27,5	101	1,029	EN 10270-1	184,9	267,39	166,39	89,2 \| 84,0 \| 88,5 \| 95,2
Z-148X	34,5	79,7	1,034	EN 10270-1	148,5	213,89	134,19	83,0 \| 82,8 \| 71,2 \| 94,8
Z-162U-10X	40	101	1,1	EN 10270-1	214,2	284,5	183,5	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162HX	30	112	1,257	EN 10270-1	233,4	283,55	171,55	88,2 \| 86,2 \| 92,6 \| 85,8
Z-167X	35,2	129	1,317	EN 10270-1	290,5	335,36	206,36	83,6 \| 86,7 \| 81,3 \| 82,9
Z-163X	43,2	100	1,421	EN 10270-1	238,4	259,52	159,52	87,2 \| 95,1 \| 88,4 \| 78,1
Z-162E-10X	38	83,5	1,47	EN 10270-1	180	200,2	116,7	79,9 \| 90,3 \| 73,8 \| 75,7
Z-162U-19X	32	108	1,63	EN 10270-1	265,6	258,3	150,3	79,5 \| 91,2 \| 81,3 \| 66,1
Z-162GX	30	86,6	1,976	EN 10270-1	233,4	195,77	109,17	71,6 \| 84,7 \| 75,6 \| 54,6
Z-177GX	40	114	2,253	EN 10270-1	357,1	263,84	149,84	70,1 \| 90,6 \| 70,8 \| 49,0
Z-162K-21X	25	104	2,31	EN 10270-1	277,6	214,7	110,7	66,5 \| 84,3 \| 68,7 \| 46,5
Z-166AX	35,2	90,8	2,557	EN 10270-1	290,5	197,11	106,31	66,4 \| 90,6 \| 65,8 \| 42,7
Z-162U-18X	32	83,5	2,65	EN 10270-1	265,6	175,9	92,4	64,6 \| 87,6 \| 65,5 \| 40,6
Z-166X	35,2	87,6	2,774	EN 10270-1	290,5	185,57	97,97	64,1 \| 89,5 \| 63,6 \| 39,4
Z-178X	44	117	2,964	EN 10270-1	436,3	255,96	138,96	61,2 \| 84,1 \| 62,4 \| 37,2
Z-177K-11X	32	118	3,6	EN 10270-1	441,6	230,9	112,9	55,9 \| 83,0 \| 55,0 \| 29,8
Z-177FX	40	92,1	3,639	EN 10270-1	357,1	184,86	92,76	59,0 \| 91,5 \| 55,3 \| 30,3
Z-186X	36	104	5,788	EN 10270-1	528,1	189,31	85,31	49,9 \| 87,4 \| 43,5 \| 18,9

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-10X

Paese d'origine: DE, German; Molla di estensione Z-162U-10X
