Molla di estensione Z-149X Acciaio per molle Ø 2,5 x 34,5 x 112 mm / 270°

Prezzi a scalare - Molla di estensione Z-149X

Quantità	Prezzo singolo [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Molla di estensione Acquistare

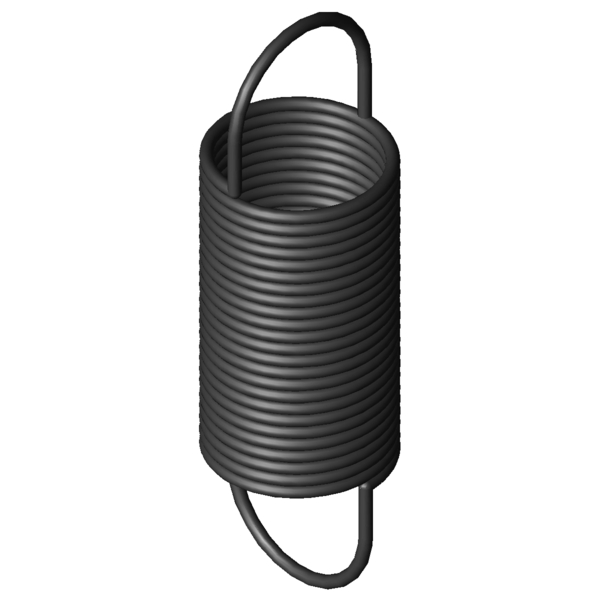

Immagine del prodotto Molla di estensione Z-149X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-149X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	34,5	mm	Diametro esterno delle spire
Dh	38,9	mm	Diametro minore del cono
L0	112	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	64,38	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	394,65	mm	Lunghezza massima a carico statico
sn	282,65	mm	Escursione elastica massima a carico statico
Fn	148,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	23,81	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,491	N/mm	Costante della molla
F0	9,881	N	Forza di precompressione interna
Fntol	8,63	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	38	gradi	Tolleranza posizione occhiello
Gew	103,6	g	Peso dell’articolo
PG	#ZM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-149X Acciaio per molle Ø 2,5 x 34,5 x 112 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-149X Acciaio per molle Ø 2,5 x 34,5 x 112 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-149X Acciaio per molle Ø 2,5 x 34,5 x 112 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-149X Acciaio per molle Ø 2,5 x 34,5 x 112 mm / 270°

calcolo del percorso della forza Molla di estensione Z-149X

Modulo di richiesta Molla di estensione Z-149X Acciaio per molle Ø 2,5 x 34,5 x 112 mm / 270°

Modulo di richiesta Molla di estensione Z-149X

Molle di estensione simili per Molla di estensione Z-149X Acciaio per molle Ø 2,5 x 34,5 x 112 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-149X	EN 10270-1	2,5	34,5	112	148,5	394,65	282,65	0,491	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-149X	1.4310	2,5	34,5	112	123,5	386,41	274,41	0,421	91,9 \| 100,0 \| 90,1 \| 85,7

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-133X	27	118	0,262	EN 10270-1	101,2	477,49	359,49	70,5 \| 84,4 \| 73,4 \| 53,6
Z-147E-23X	30	133	0,279	EN 10270-1	118	537,1	404,1	72,2 \| 86,4 \| 74,7 \| 55,6
Z-147E-22X	30	102	0,449	EN 10270-1	118	353,6	251,6	87,4 \| 88,7 \| 84,2 \| 89,3
Z-149X	34,5	112	0,491	EN 10270-1	148,5	394,65	282,65	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162E-12X	38	126	0,58	EN 10270-1	180	422,2	296,2	88,4 \| 89,7 \| 89,0 \| 86,5
Z-162E-11X	38	100,5	0,91	EN 10270-1	180	289	188,5	73,2 \| 89,9 \| 74,6 \| 55,0
Z-152X	27,5	101	1,029	EN 10270-1	184,9	267,39	166,39	68,9 \| 90,0 \| 69,6 \| 47,3
Z-148X	34,5	79,7	1,034	EN 10270-1	148,5	213,89	134,19	70,5 \| 90,4 \| 73,7 \| 47,5
Z-162U-10X	40	101	1,1	EN 10270-1	214,2	284,5	183,5	66,2 \| 86,6 \| 67,1 \| 45,0
Z-162U-20X	32	128	1,219	EN 10270-1	265,6	329,03	201,03	63,7 \| 87,9 \| 63,5 \| 39,8
Z-162HX	30	112	1,257	EN 10270-1	233,4	283,55	171,55	64,3 \| 92,1 \| 62,2 \| 38,6
Z-167X	35,2	129	1,317	EN 10270-1	290,5	335,36	206,36	62,3 \| 87,7 \| 62,1 \| 37,3
Z-162U-19X	32	108	1,63	EN 10270-1	265,6	258,3	150,3	58,4 \| 90,8 \| 54,5 \| 29,7
Z-177GX	40	114	2,253	EN 10270-1	357,1	263,84	149,84	51,3 \| 84,6 \| 47,3 \| 22,0
Z-166AX	35,2	90,8	2,557	EN 10270-1	290,5	197,11	106,31	49,8 \| 85,7 \| 44,4 \| 19,2
Z-170X	28,2	118	2,762	EN 10270-1	358,7	239,37	121,37	48,3 \| 84,9 \| 42,2 \| 17,8
Z-166X	35,2	87,6	2,774	EN 10270-1	290,5	185,57	97,97	48,5 \| 84,8 \| 42,9 \| 17,7
Z-178X	44	117	2,964	EN 10270-1	436,3	255,96	138,96	45,7 \| 78,9 \| 41,6 \| 16,7
Z-177K-11X	32	118	3,6	EN 10270-1	441,6	230,9	112,9	45,3 \| 85,7 \| 36,8 \| 13,4

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202085; Molla di estensione Z-149X

Paese d'origine: DE, German; Molla di estensione Z-149X
