Molla di estensione Z-162HX Acciaio per molle Ø 2,8 x 30 x 112 mm / 270°

Prezzi a scalare - Molla di estensione Z-162HX

Quantità Prezzo singolo [EUR]
1 7,0400 EUR
2 4,4400 EUR
3 3,4600 EUR
7 2,9500 EUR
17 1,5300 EUR
37 1,2300 EUR
75 1,0500 EUR
125 1,0500 EUR
175 1,0500 EUR
250 1,0500 EUR
350 1,0500 EUR
450 1,0500 EUR

Molla di estensione Acquistare

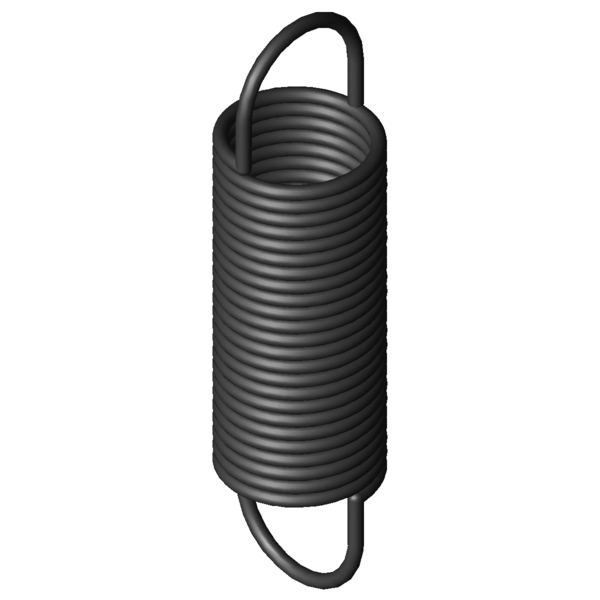

Immagine del prodotto Molla di estensione Z-162HX
Immagine del prodotto Molla di estensione Z-162HX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162HX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,8 mm Diametro del filo
D mm Diametro medio delle spire
De 30 mm Diametro esterno delle spire
Dh 34,7 mm Diametro minore del cono
L0 112 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 72,1 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 283,55 mm Lunghezza massima a carico statico
sn 171,55 mm Escursione elastica massima a carico statico
Fn 233,4 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 19,95 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,257 N/mm Costante della molla
F0 17,77 N Forza di precompressione interna
Fntol 12,48 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2,4 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,5 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 32 gradi Tolleranza posizione occhiello
Gew 110,25 g Peso dell’articolo
PG #ZN - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162HX Acciaio per molle Ø 2,8 x 30 x 112 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162HX Acciaio per molle Ø 2,8 x 30 x 112 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162HX Acciaio per molle Ø 2,8 x 30 x 112 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162HX Acciaio per molle Ø 2,8 x 30 x 112 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162HX

Modulo di richiesta Molla di estensione Z-162HX Acciaio per molle Ø 2,8 x 30 x 112 mm / 270°

Modulo di richiesta Molla di estensione Z-162HX

Molle di estensione simili per Molla di estensione Z-162HX Acciaio per molle Ø 2,8 x 30 x 112 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162HX EN 10270-1 2,8 30 112 233,4 283,55 171,55 1,257 100,0 | 100,0 | 100,0 | 100,0
RZ-162HX 1.4310 2,8 30 112 193,3 278,12 166,12 1,08 91,8 | 100,0 | 89,8 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-130E-13X 24 107,5 0,246 EN 10270-1 84,2 434,05 326,55 47,8 | 80,1 | 44,3 | 19,0
Z-133X 27 118 0,262 EN 10270-1 101,2 477,49 359,49 50,6 | 85,4 | 45,5 | 20,7
Z-147E-23X 30 133 0,279 EN 10270-1 118 537,1 404,1 51,9 | 87,6 | 46,5 | 21,5
Z-147E-22X 30 102 0,449 EN 10270-1 118 353,6 251,6 61,2 | 89,9 | 59,4 | 34,5
Z-149X 34,5 112 0,491 EN 10270-1 148,5 394,65 282,65 91,9 | 100,0 | 90,1 | 85,7
Z-136X 22 110 0,513 EN 10270-1 123,3 333,3 223,3 62,1 | 81,0 | 64,8 | 40,6
Z-147JX 24 122 0,579 EN 10270-1 148 360,58 238,58 65,6 | 83,5 | 67,7 | 45,6
Z-153X 27,5 138 0,641 EN 10270-1 184,9 405,23 267,23 70,0 | 87,4 | 71,7 | 50,9
Z-147E-21X 30 82,3 0,705 EN 10270-1 118 242,3 160 70,0 | 84,0 | 71,9 | 54,2
Z-152X 27,5 101 1,029 EN 10270-1 184,9 267,39 166,39 86,7 | 90,4 | 88,1 | 81,7
Z-162U-20X 32 128 1,219 EN 10270-1 265,6 329,03 201,03 91,7 | 91,5 | 86,6 | 97,1
Z-162HX 30 112 1,257 EN 10270-1 233,4 283,55 171,55 100,0 | 100,0 | 100,0 | 100,0
Z-162U-19X 32 108 1,63 EN 10270-1 265,6 258,3 150,3 86,4 | 94,5 | 87,7 | 77,0
Z-162GX 30 86,6 1,976 EN 10270-1 233,4 195,77 109,17 79,3 | 92,4 | 81,8 | 63,6
Z-162K-21X 25 104 2,31 EN 10270-1 277,6 214,7 110,7 73,5 | 92,1 | 74,3 | 54,3
Z-162U-18X 32 83,5 2,65 EN 10270-1 265,6 175,9 92,4 68,5 | 87,2 | 70,9 | 47,3
Z-170X 28,2 118 2,762 EN 10270-1 358,7 239,37 121,37 68,7 | 92,1 | 67,9 | 46,0
Z-162U-30X 24 115 3,211 EN 10270-1 348,5 214,99 99,99 64,0 | 90,2 | 62,6 | 39,0
Z-177K-11X 32 118 3,6 EN 10270-1 441,6 230,9 112,9 61,0 | 88,8 | 59,3 | 34,8
Z-173X 23,2 110 5,395 EN 10270-1 430,1 184,1 74,1 53,3 | 87,7 | 48,7 | 23,4
Z-186X 36 104 5,788 EN 10270-1 528,1 189,31 85,31 50,3 | 82,1 | 47,0 | 22,0
Z-177K-10X 32 89 5,86 EN 10270-1 441,6 158,4 69,4 50,6 | 83,7 | 46,7 | 21,4
Z-177NX 25 122 7,054 EN 10270-1 555,1 195,49 73,49 48,3 | 84,3 | 42,4 | 18,0
Z-194AX 29 121 8,04 EN 10270-1 645,8 195,8 74,8 47,3 | 86,4 | 39,9 | 15,8
Z-194X 29 93,6 12,139 EN 10270-1 645,8 143,18 49,58 42,1 | 83,4 | 32,5 | 10,4
Z-223JX 30 130 12,14 EN 10270-1 858,7 194,8 64,8 41,8 | 82,8 | 32,5 | 10,3
Z-202AX 24 113,5 15,71 EN 10270-1 765,7 157,9 44,4 39,7 | 82,9 | 28,2 | 7,9
Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202085; Molla di estensione Z-162HX

Paese d'origine: DE, German; Molla di estensione Z-162HX

Immagine del prodotto - Molle a trazione Z-162HX

Immagine del prodotto - Molle a trazione Z-162HX

QR-Code: Molla di estensione Z-162HX

QR-Code - Molle a trazione - Z-162HX | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-162hx.html
