Molla di estensione Z-186X Acciaio per molle Ø 4 x 36 x 104 mm / 270°

Prezzi a scalare - Molla di estensione Z-186X

Quantità	Prezzo singolo [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	3,4700 EUR
37	3,4700 EUR
75	3,4700 EUR
125	3,4700 EUR
175	3,4700 EUR
250	3,4700 EUR
350	3,4700 EUR

Molla di estensione Acquistare

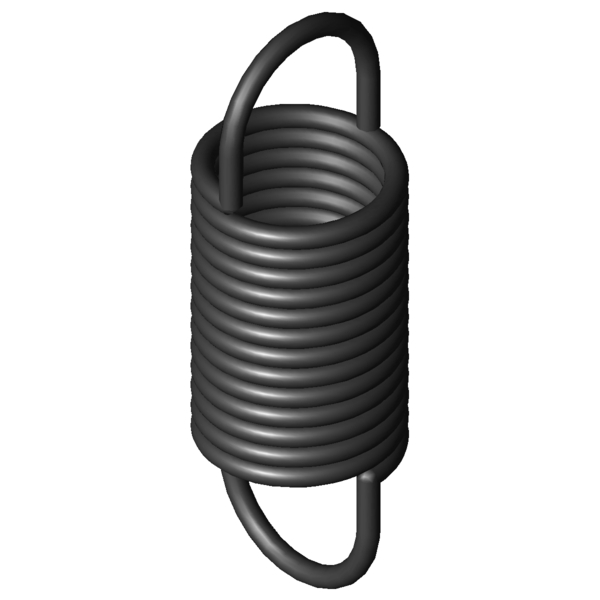

Immagine del prodotto Molla di estensione Z-186X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-186X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	4	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	36	mm	Diametro esterno delle spire
Dh	42,5	mm	Diametro minore del cono
L0	104	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	59	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	189,31	mm	Lunghezza massima a carico statico
sn	85,31	mm	Escursione elastica massima a carico statico
Fn	528,1	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	22,5	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	5,788	N/mm	Costante della molla
F0	34,3	N	Forza di precompressione interna
Fntol	32,19	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,5	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	21	gradi	Tolleranza posizione occhiello
Gew	154,8317	g	Peso dell’articolo
PG	###AC	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-186X Acciaio per molle Ø 4 x 36 x 104 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-186X Acciaio per molle Ø 4 x 36 x 104 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-186X Acciaio per molle Ø 4 x 36 x 104 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-186X Acciaio per molle Ø 4 x 36 x 104 mm / 270°

calcolo del percorso della forza Molla di estensione Z-186X

Modulo di richiesta Molla di estensione Z-186X Acciaio per molle Ø 4 x 36 x 104 mm / 270°

Modulo di richiesta Molla di estensione Z-186X

Molle di estensione simili per Molla di estensione Z-186X Acciaio per molle Ø 4 x 36 x 104 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-186X	EN 10270-1	4	36	104	528,1	189,31	85,31	5,788	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-186X	1.4310	4	36	104	443,6	187,71	83,71	4,972	92,2 \| 100,0 \| 91,1 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-167X	35,2	129	1,317	EN 10270-1	290,5	335,36	206,36	52,3 \| 86,1 \| 48,2 \| 22,7
Z-163X	43,2	100	1,421	EN 10270-1	238,4	259,52	159,52	53,3 \| 86,5 \| 49,3 \| 24,1
Z-162E-10X	38	83,5	1,47	EN 10270-1	180	200,2	116,7	53,4 \| 81,7 \| 53,6 \| 24,9
Z-162U-19X	32	108	1,63	EN 10270-1	265,6	258,3	150,3	56,3 \| 86,7 \| 53,5 \| 28,5
Z-162GX	30	86,6	1,976	EN 10270-1	233,4	195,77	109,17	58,2 \| 78,9 \| 61,2 \| 34,5
Z-177GX	40	114	2,253	EN 10270-1	357,1	263,84	149,84	63,7 \| 90,4 \| 62,3 \| 38,5
Z-162K-21X	25	104	2,31	EN 10270-1	277,6	214,7	110,7	61,7 \| 79,8 \| 64,8 \| 40,5
Z-166AX	35,2	90,8	2,557	EN 10270-1	290,5	197,11	106,31	66,7 \| 88,4 \| 67,6 \| 44,1
Z-162U-18X	32	83,5	2,65	EN 10270-1	265,6	175,9	92,4	66,4 \| 81,4 \| 71,3 \| 46,4
Z-166X	35,2	87,6	2,774	EN 10270-1	290,5	185,57	97,97	68,8 \| 87,3 \| 71,0 \| 47,9
Z-178X	44	117	2,964	EN 10270-1	436,3	255,96	138,96	71,0 \| 90,2 \| 72,0 \| 50,7
Z-177K-11X	32	118	3,6	EN 10270-1	441,6	230,9	112,9	77,3 \| 89,0 \| 79,6 \| 63,2
Z-177FX	40	92,1	3,639	EN 10270-1	357,1	184,86	92,76	77,2 \| 89,5 \| 79,8 \| 62,2
Z-186AX	36	132	3,84	EN 10270-1	528,1	260,7	128,7	80,8 \| 92,9 \| 83,1 \| 66,3
Z-186X	36	104	5,788	EN 10270-1	528,1	189,31	85,31	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177K-10X	32	89	5,86	EN 10270-1	441,6	158,4	69,4	89,3 \| 88,2 \| 82,5 \| 97,3
Z-216HX	40	110	7,32	EN 10270-1	658,2	192,2	82,2	85,6 \| 91,1 \| 88,3 \| 77,3
Z-246HX	40	116	11,64	EN 10270-1	873,5	184,6	68,6	68,5 \| 86,6 \| 70,4 \| 48,6
Z-194X	29	93,6	12,139	EN 10270-1	645,8	143,18	49,58	69,2 \| 90,2 \| 69,9 \| 47,5
Z-283HX	40	121	17,8	EN 10270-1	1134	178	57	56,9 \| 82,9 \| 56,7 \| 31,1
Z-223HX	30	94	19,76	EN 10270-1	858,7	133,8	39,8	56,8 \| 87,5 \| 54,1 \| 28,7
Z-253HX	30	100	31,96	EN 10270-1	1134	132	32	48,7 \| 86,5 \| 42,0 \| 17,5

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-186X

Paese d'origine: DE, German; Molla di estensione Z-186X
