Molla di estensione Z-162U-19X Acciaio per molle Ø 3 x 32 x 108 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-19X

Quantità Prezzo singolo [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 2,8700 EUR
37 2,8700 EUR
75 2,8700 EUR
125 2,8700 EUR
175 2,8700 EUR
250 2,8700 EUR
350 2,8700 EUR
450 2,8700 EUR

Molla di estensione Acquistare

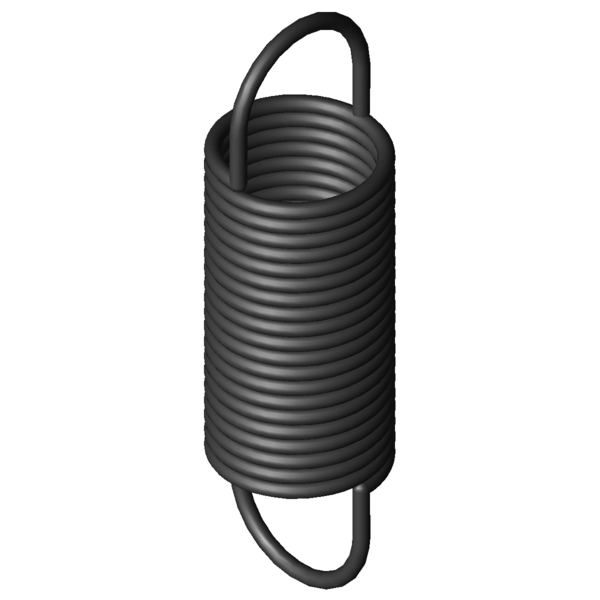

Immagine del prodotto Molla di estensione Z-162U-19X
Immagine del prodotto Molla di estensione Z-162U-19X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-19X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 3 mm Diametro del filo
D mm Diametro medio delle spire
De 32 mm Diametro esterno delle spire
Dh 37 mm Diametro minore del cono
L0 108 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 65,25 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 258,3 mm Lunghezza massima a carico statico
sn 150,3 mm Escursione elastica massima a carico statico
Fn 265,6 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 21,38 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,63 N/mm Costante della molla
F0 20,5 N Forza di precompressione interna
Fntol 13,4 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2,4 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,5 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 28 gradi Tolleranza posizione occhiello
Gew 114,57 g Peso dell’articolo
PG ###ZM - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-19X Acciaio per molle Ø 3 x 32 x 108 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-19X Acciaio per molle Ø 3 x 32 x 108 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-19X Acciaio per molle Ø 3 x 32 x 108 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-19X Acciaio per molle Ø 3 x 32 x 108 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-19X

Modulo di richiesta Molla di estensione Z-162U-19X Acciaio per molle Ø 3 x 32 x 108 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-19X

Molle di estensione simili per Molla di estensione Z-162U-19X Acciaio per molle Ø 3 x 32 x 108 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162U-19X EN 10270-1 3 32 108 265,6 258,3 150,3 1,63 85,6 | 94,8 | 87,4 | 74,8
RZ-162U-19X 1.4310 3 32 108 219,4 252,9 144,9 1,4 91,7 | 100,0 | 89,5 | 85,7
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-130E-13X 24 107,5 0,246 EN 10270-1 84,2 434,05 326,55 43,9 | 78,2 | 38,9 | 14,6
Z-133X 27 118 0,262 EN 10270-1 101,2 477,49 359,49 49,8 | 81,1 | 47,0 | 21,3
Z-147E-23X 30 133 0,279 EN 10270-1 118 537,1 404,1 52,3 | 87,8 | 47,1 | 22,1
Z-147E-22X 30 102 0,449 EN 10270-1 118 353,6 251,6 60,0 | 82,3 | 62,2 | 35,5
Z-149X 34,5 112 0,491 EN 10270-1 148,5 394,65 282,65 63,7 | 87,9 | 63,5 | 39,8
Z-147E-21X 30 82,3 0,705 EN 10270-1 118 242,3 160 52,8 | 82,6 | 50,9 | 24,9
Z-162E-11X 38 100,5 0,91 EN 10270-1 180 289 188,5 59,4 | 89,1 | 57,0 | 32,2
Z-152X 27,5 101 1,029 EN 10270-1 184,9 267,39 166,39 62,3 | 87,1 | 62,2 | 37,6
Z-162U-10X 40 101 1,1 EN 10270-1 214,2 284,5 183,5 64,1 | 89,5 | 63,6 | 39,4
Z-162U-20X 32 128 1,219 EN 10270-1 265,6 329,03 201,03 100,0 | 100,0 | 100,0 | 100,0
Z-162HX 30 112 1,257 EN 10270-1 233,4 283,55 171,55 91,7 | 91,5 | 86,6 | 97,1
Z-167X 35,2 129 1,317 EN 10270-1 290,5 335,36 206,36 94,3 | 94,6 | 94,4 | 93,9
Z-162U-19X 32 108 1,63 EN 10270-1 265,6 258,3 150,3 85,6 | 94,8 | 87,4 | 74,8
Z-162GX 30 86,6 1,976 EN 10270-1 233,4 195,77 109,17 82,6 | 90,5 | 85,0 | 72,1
Z-177GX 40 114 2,253 EN 10270-1 357,1 263,84 149,84 82,4 | 86,0 | 87,0 | 74,1
Z-162K-21X 25 104 2,31 EN 10270-1 277,6 214,7 110,7 85,7 | 88,1 | 84,3 | 84,8
Z-166AX 35,2 90,8 2,557 EN 10270-1 290,5 197,11 106,31 95,7 | 98,8 | 96,1 | 92,2
Z-162U-18X 32 83,5 2,65 EN 10270-1 265,6 175,9 92,4 94,4 | 93,3 | 92,9 | 96,9
Z-170X 28,2 118 2,762 EN 10270-1 358,7 239,37 121,37 67,8 | 91,4 | 67,2 | 44,7
Z-166X 35,2 87,6 2,774 EN 10270-1 290,5 185,57 97,97 100,0 | 100,0 | 100,0 | 100,0
Z-177K-11X 32 118 3,6 EN 10270-1 441,6 230,9 112,9 61,3 | 91,8 | 58,2 | 33,8
Z-173X 23,2 110 5,395 EN 10270-1 430,1 184,1 74,1 71,7 | 91,8 | 72,2 | 50,9
Z-186X 36 104 5,788 EN 10270-1 528,1 189,31 85,31 68,8 | 87,3 | 71,0 | 47,9
Z-177K-10X 32 89 5,86 EN 10270-1 441,6 158,4 69,4 50,8 | 84,3 | 47,3 | 20,8
Z-216HX 40 110 7,32 EN 10270-1 658,2 192,2 82,2 60,2 | 79,6 | 64,0 | 37,0
Z-194AX 29 121 8,04 EN 10270-1 645,8 195,8 74,8 47,1 | 86,7 | 39,2 | 15,3
Z-194X 29 93,6 12,139 EN 10270-1 645,8 143,18 49,58 52,1 | 85,5 | 48,2 | 22,7
Z-223JX 30 130 12,14 EN 10270-1 858,7 194,8 64,8 42,6 | 86,3 | 31,6 | 10,0
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-19X

Paese d'origine: DE, German; Molla di estensione Z-162U-19X
