Molla di estensione Z-147E-20X Acciaio per molle Ø 2,2 x 30 x 67 mm / 270°

Prezzi a scalare - Molla di estensione Z-147E-20X

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6900 EUR
175 0,6900 EUR
250 0,6900 EUR
350 0,6900 EUR
450 0,6900 EUR

Molla di estensione Acquistare

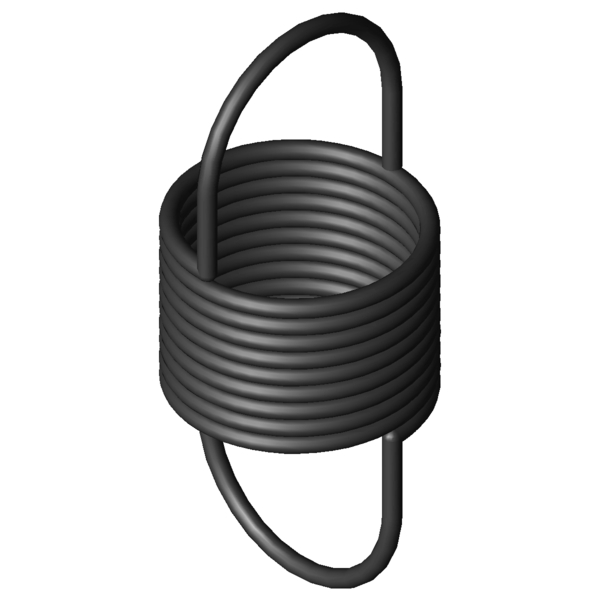

Immagine del prodotto Molla di estensione Z-147E-20X
Immagine del prodotto Molla di estensione Z-147E-20X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-147E-20X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,2 mm Diametro del filo
D mm Diametro medio delle spire
De 30 mm Diametro esterno delle spire
Dh 33,9 mm Diametro minore del cono
L0 67 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 23,65 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 166,1 mm Lunghezza massima a carico statico
sn 99,1 mm Escursione elastica massima a carico statico
Fn 118 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 21,68 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,139 N/mm Costante della molla
F0 5,1 N Forza di precompressione interna
Fntol 7 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,5 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 23 gradi Tolleranza posizione occhiello
Gew 30,19 g Peso dell’articolo
PG #ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-147E-20X Acciaio per molle Ø 2,2 x 30 x 67 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-147E-20X Acciaio per molle Ø 2,2 x 30 x 67 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-147E-20X Acciaio per molle Ø 2,2 x 30 x 67 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-147E-20X Acciaio per molle Ø 2,2 x 30 x 67 mm / 270°

calcolo del percorso della forza Molla di estensione Z-147E-20X

Modulo di richiesta Molla di estensione Z-147E-20X Acciaio per molle Ø 2,2 x 30 x 67 mm / 270°

Modulo di richiesta Molla di estensione Z-147E-20X

Molle di estensione simili per Molla di estensione Z-147E-20X Acciaio per molle Ø 2,2 x 30 x 67 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-147E-20X EN 10270-1 2,2 30 67 118 166,1 99,1 1,139 100,0 | 100,0 | 100,0 | 100,0
RZ-147E-20X 1.4310 2,2 30 67 104,3 170 103 0,978 92,4 | 100,0 | 92,3 | 85,0
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115F-12X 20 65,3 0,246 EN 10270-1 49,5 257,38 192,08 48,1 | 75,9 | 46,8 | 21,6
Z-115V-11X 20 70 0,294 EN 10270-1 60,54 262,67 192,67 51,5 | 76,9 | 51,4 | 26,4
Z-117X 21,6 71 0,337 EN 10270-1 67,4 259,05 188,05 54,9 | 79,7 | 54,9 | 30,1
Z-130E-12X 24 80,3 0,395 EN 10270-1 84,2 283,63 203,33 58,9 | 81,8 | 60,0 | 34,8
Z-132X 27 78,8 0,528 EN 10270-1 101,2 257,41 178,61 69,0 | 88,6 | 70,6 | 47,6
Z-130E-11X 24 64,2 0,621 EN 10270-1 84,2 193,59 129,39 71,5 | 85,9 | 74,0 | 54,7
Z-147E-21X 30 82,3 0,705 EN 10270-1 118 242,3 160 78,9 | 93,8 | 81,0 | 61,9
Z-131X 27 62,8 0,888 EN 10270-1 101,2 169,06 106,26 87,0 | 91,5 | 89,5 | 80,0
Z-135AX 22 72,8 0,982 EN 10270-1 123,3 189,36 116,56 88,2 | 85,4 | 90,4 | 88,8
Z-130E-10X 24 53,5 1,003 EN 10270-1 84,2 133,6 80,1 81,6 | 80,6 | 76,1 | 88,3
Z-135X 22 70,8 1,032 EN 10270-1 123,3 181,75 110,95 90,7 | 86,3 | 92,5 | 93,3
Z-148X 34,5 79,7 1,034 EN 10270-1 148,5 213,89 134,19 85,3 | 86,3 | 76,7 | 92,9
Z-147E-20X 30 67 1,139 EN 10270-1 118 166,1 99,1 100,0 | 100,0 | 100,0 | 100,0
Z-147GX 24 68,8 1,463 EN 10270-1 148 163,33 94,53 85,4 | 92,5 | 87,6 | 76,1
Z-137X 18,6 65 1,804 EN 10270-1 144,7 139,23 74,23 74,2 | 83,3 | 78,2 | 61,1
Z-162GX 30 86,6 1,976 EN 10270-1 233,4 195,77 109,17 70,6 | 85,3 | 70,7 | 55,7
Z-151AX 27,5 71 1,99 EN 10270-1 184,9 156,71 85,71 73,9 | 91,3 | 75,2 | 55,2
Z-151X 27,5 68,5 2,168 EN 10270-1 184,9 147,49 78,99 71,7 | 92,5 | 71,8 | 50,9
Z-147FX 24 55,6 2,363 EN 10270-1 148 114,12 58,52 68,0 | 87,7 | 69,4 | 47,1
Z-162U-18X 32 83,5 2,65 EN 10270-1 265,6 175,9 92,4 64,2 | 82,4 | 68,8 | 41,4
Z-162FX 30 69,8 3,191 EN 10270-1 233,4 137,38 67,58 61,8 | 91,5 | 59,4 | 34,5
Z-154X 22,5 60,5 4,234 EN 10270-1 223,8 109,19 48,69 53,8 | 84,4 | 50,9 | 25,9
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 50,5 | 83,1 | 46,6 | 21,7
Z-162K-20X 25 65 5,32 EN 10270-1 277,6 113,1 48,1 50,8 | 86,3 | 45,5 | 20,6
Z-169X 28,2 76,4 5,818 EN 10270-1 358,7 134,02 57,62 49,4 | 83,5 | 45,5 | 19,1
Z-177K-10X 32 89 5,86 EN 10270-1 441,6 158,4 69,4 47,9 | 76,7 | 48,4 | 18,7
Z-162U-28X 24 69 6,99 EN 10270-1 348,5 114,9 45,9 46,4 | 83,5 | 40,1 | 15,7
Z-162MX 20 70,6 7,813 EN 10270-1 341,5 110,79 40,19 43,9 | 80,0 | 37,6 | 14,0
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-147E-20X

Paese d'origine: DE, German; Molla di estensione Z-147E-20X
