Molla di estensione Z-130E-10X Acciaio per molle Ø 1,8 x 24 x 53,5 mm / 270°

Prezzi a scalare - Molla di estensione Z-130E-10X

Quantità	Prezzo singolo [EUR]
1	6,0900 EUR
2	3,8400 EUR
3	2,2300 EUR
7	1,8600 EUR
17	0,9400 EUR
37	0,5800 EUR
75	0,4000 EUR
125	0,3775 EUR
175	0,3713 EUR
250	0,3676 EUR
350	0,3582 EUR
450	0,3516 EUR

Molla di estensione Acquistare

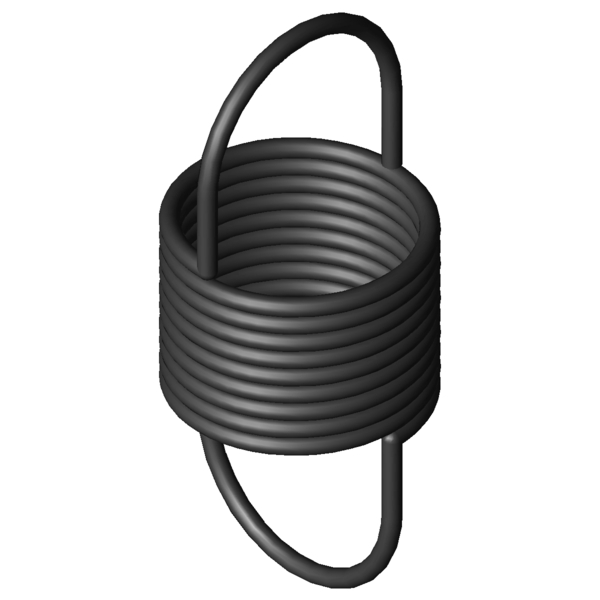

Immagine del prodotto Molla di estensione Z-130E-10X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-130E-10X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dh	27	mm	Diametro minore del cono
L0	53,5	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	19,35	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	133,6	mm	Lunghezza massima a carico statico
sn	80,1	mm	Escursione elastica massima a carico statico
Fn	84,2	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	17,08	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	1,003	N/mm	Costante della molla
F0	3,9	N	Forza di precompressione interna
Fntol	5,04	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,3	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	22	gradi	Tolleranza posizione occhiello
Gew	16,138	g	Peso dell’articolo
PG	ZE	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-130E-10X Acciaio per molle Ø 1,8 x 24 x 53,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-130E-10X Acciaio per molle Ø 1,8 x 24 x 53,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-130E-10X Acciaio per molle Ø 1,8 x 24 x 53,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-130E-10X Acciaio per molle Ø 1,8 x 24 x 53,5 mm / 270°

calcolo del percorso della forza Molla di estensione Z-130E-10X

Modulo di richiesta Molla di estensione Z-130E-10X Acciaio per molle Ø 1,8 x 24 x 53,5 mm / 270°

Modulo di richiesta Molla di estensione Z-130E-10X

Molle di estensione simili per Molla di estensione Z-130E-10X Acciaio per molle Ø 1,8 x 24 x 53,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130E-10X	EN 10270-1	1,8	24	53,5	84,2	133,6	80,1	1,003	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130E-10X	1.4310	1,8	24	53,5	73,5	134,5	81	0,861	93,1 \| 100,0 \| 93,1 \| 86,3

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115F-12X	20	65,3	0,246	EN 10270-1	49,5	257,38	192,08	51,9 \| 81,0 \| 50,2 \| 24,5
Z-102X	17,2	56,1	0,248	EN 10270-1	42,35	215,69	159,59	51,4 \| 78,8 \| 50,2 \| 25,2
Z-115F-11X	20	53	0,386	EN 10270-1	49,5	175,23	122,23	62,5 \| 86,7 \| 62,2 \| 38,5
Z-115V-10X	20	48,9	0,592	EN 10270-1	60,54	144,36	95,46	74,8 \| 86,0 \| 77,9 \| 60,3
Z-130E-11X	24	64,2	0,621	EN 10270-1	84,2	193,59	129,39	79,1 \| 94,4 \| 81,0 \| 61,9
Z-115F-10X	20	44	0,624	EN 10270-1	49,5	119,67	75,67	73,3 \| 81,1 \| 76,6 \| 62,2
Z-116X	21,6	50,2	0,71	EN 10270-1	67,4	139,48	89,28	82,5 \| 90,9 \| 84,9 \| 71,8
Z-131X	27	62,8	0,888	EN 10270-1	101,2	169,06	106,26	86,0 \| 88,0 \| 79,3 \| 90,6
Z-130E-10X	24	53,5	1,003	EN 10270-1	84,2	133,6	80,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-130GX	20	56,8	1,126	EN 10270-1	100,9	140,31	83,51	89,7 \| 92,5 \| 89,7 \| 87,0
Z-147GX	24	68,8	1,463	EN 10270-1	148	163,33	94,53	74,8 \| 86,5 \| 70,8 \| 67,1
Z-134X	22	54,8	1,734	EN 10270-1	123,3	120,81	66,01	74,9 \| 93,1 \| 75,3 \| 56,3
Z-130FX	20	46	1,819	EN 10270-1	100,9	97,7	51,7	72,5 \| 89,8 \| 74,0 \| 53,9
Z-147FX	24	55,6	2,363	EN 10270-1	148	114,12	58,52	66,4 \| 92,7 \| 65,0 \| 41,6
Z-136E-10X	18,6	49	3,033	EN 10270-1	144,7	93,15	44,15	58,4 \| 86,4 \| 56,7 \| 32,1
Z-139X	18	48,4	3,387	EN 10270-1	149,2	88,99	40,59	55,8 \| 85,2 \| 53,6 \| 28,6
Z-141FX	16	53	3,772	EN 10270-1	166,7	93,36	40,36	53,7 \| 85,2 \| 50,4 \| 25,5
Z-147K-20X	20	51,5	3,936	EN 10270-1	176,1	92,5	41	53,7 \| 87,1 \| 49,5 \| 24,5
Z-154X	22,5	60,5	4,234	EN 10270-1	223,8	109,19	48,69	52,3 \| 84,7 \| 49,2 \| 22,9
Z-156FX	20	63,5	5,034	EN 10270-1	249,9	109,14	45,64	48,1 \| 79,9 \| 45,3 \| 19,2
Z-162K-20X	25	65	5,32	EN 10270-1	277,6	113,1	48,1	48,1 \| 80,9 \| 45,2 \| 18,2
Z-157AX	18,5	62	6,587	EN 10270-1	268,6	99,35	37,35	44,0 \| 78,5 \| 39,0 \| 14,6
Z-162U-28X	24	69	6,99	EN 10270-1	348,5	114,9	45,9	44,6 \| 79,2 \| 40,7 \| 13,8
Z-156E-10X	20	51	7,62	EN 10270-1	249,9	81,2	30,2	44,0 \| 83,6 \| 35,7 \| 12,7

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202085; Molla di estensione Z-130E-10X

Paese d'origine: DE, German; Molla di estensione Z-130E-10X

Immagine del prodotto - Molle a trazione Z-130E-10X

QR-Code: Molla di estensione Z-130E-10X

QR-Code - Molle a trazione - Z-130E-10X | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-130e-10x.html
