Molla di estensione Z-109E-10I Acciaio per molle Ø 1,25 x 10 x 32 mm / 180°

Prezzi a scalare - Molla di estensione Z-109E-10I

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

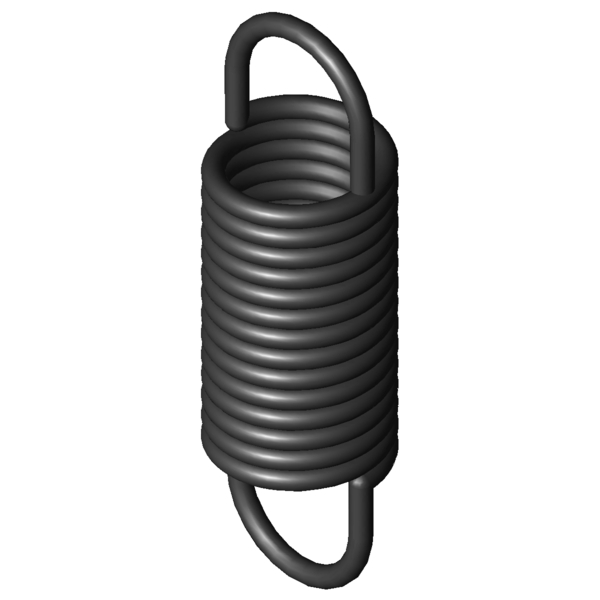

Immagine del prodotto Molla di estensione Z-109E-10I
Immagine del prodotto Molla di estensione Z-109E-10I
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-109E-10I

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 180 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D mm Diametro medio delle spire
De 10 mm Diametro esterno delle spire
Dh 12,2 mm Diametro minore del cono
L0 32 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 19,38 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 57,53 mm Lunghezza massima a carico statico
sn 25,53 mm Escursione elastica massima a carico statico
Fn 71,04 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 6,31 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 2,56 N/mm Costante della molla
F0 5,661 N Forza di precompressione interna
Fntol 4,45 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 0,8 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 19 gradi Tolleranza posizione occhiello
Gew 4,335 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-109E-10I Acciaio per molle Ø 1,25 x 10 x 32 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-109E-10I Acciaio per molle Ø 1,25 x 10 x 32 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-109E-10I Acciaio per molle Ø 1,25 x 10 x 32 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-109E-10I Acciaio per molle Ø 1,25 x 10 x 32 mm / 180°

calcolo del percorso della forza Molla di estensione Z-109E-10I

Modulo di richiesta Molla di estensione Z-109E-10I Acciaio per molle Ø 1,25 x 10 x 32 mm / 180°

Modulo di richiesta Molla di estensione Z-109E-10I

Molle di estensione simili per Molla di estensione Z-109E-10I Acciaio per molle Ø 1,25 x 10 x 32 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-109E-10I EN 10270-1 1,25 10 32 71,04 57,53 25,53 2,56 100,0 | 100,0 | 100,0 | 100,0
RZ-109E-10I 1.4310 1,25 10 32 59,56 57 25 2,199 92,2 | 100,0 | 90,9 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-063E-20I 10 31,4 0,129 EN 10270-1 14,13 134,15 102,75 37,3 | 84,7 | 22,4 | 4,9
Z-068I 10,8 35,5 0,17 EN 10270-1 19,1 140,5 105 38,1 | 82,2 | 25,6 | 6,5
Z-063E-10I 10 23,6 0,243 EN 10270-1 14,13 78,29 54,69 39,7 | 76,6 | 33,3 | 9,3
Z-071I 8,8 32,3 0,333 EN 10270-1 23,28 97,61 65,31 44,1 | 83,7 | 35,9 | 12,8
Z-081HI 10 36,5 0,362 EN 10270-1 28,59 109,99 73,49 44,1 | 80,2 | 38,3 | 13,9
Z-081GI 10 28,4 0,572 EN 10270-1 28,59 74,89 46,49 52,2 | 86,9 | 47,6 | 22,1
Z-088I 9,4 38 0,702 EN 10270-1 40,52 90,86 52,86 55,4 | 86,1 | 52,7 | 27,5
Z-081KBI 8,5 31,6 0,708 EN 10270-1 33,39 74,83 43,23 55,3 | 85,3 | 53,0 | 27,8
Z-100GI 12 34,4 0,743 EN 10270-1 41,95 86,84 52,44 56,9 | 88,1 | 53,9 | 28,7
Z-092I 9 37,2 0,812 EN 10270-1 42,22 84,41 47,21 58,1 | 85,3 | 56,8 | 32,1
Z-085I 11 27,4 0,886 EN 10270-1 34,88 63,4 36 60,1 | 85,5 | 60,0 | 34,8
Z-087KI 9,4 26 1,375 EN 10270-1 40,52 52,97 26,97 71,6 | 85,1 | 75,8 | 54,0
Z-093HI 8 30 1,605 EN 10270-1 47,15 56,74 26,74 76,3 | 84,6 | 80,9 | 63,4
Z-107I 11,2 30,2 2,196 EN 10270-1 63,88 57,02 26,82 90,9 | 94,6 | 92,6 | 85,6
Z-109E-10I 10 32 2,56 EN 10270-1 71,04 57,53 25,53 100,0 | 100,0 | 100,0 | 100,0
Z-115NI 10 35,3 3,97 EN 10270-1 96,67 57,17 21,87 78,6 | 93,3 | 79,6 | 63,0
Z-110I 9,2 27 4,304 EN 10270-1 76,72 43,25 16,25 76,4 | 92,1 | 78,1 | 58,9
Z-125I 11,6 34,2 5,806 EN 10270-1 121,5 53,44 19,24 65,6 | 86,0 | 66,9 | 44,1
Z-115MI 10 26,9 6,477 EN 10270-1 96,67 40,3 13,4 64,2 | 91,1 | 63,0 | 38,6
Z-130LI 12 33,2 10,608 EN 10270-1 162,8 47,25 14,05 52,1 | 83,1 | 49,3 | 24,0
Z-128I 9,6 31 11,339 EN 10270-1 144,1 42,66 11,66 53,4 | 90,3 | 47,5 | 22,5
Z-115W-20I 8 30,5 13,911 EN 10270-1 141,7 39,64 9,14 49,0 | 86,2 | 43,0 | 17,9
Z-130E-02I 8 33,2 17,569 EN 10270-1 168,4 41,78 8,58 45,6 | 84,8 | 37,9 | 14,2
Z-130QI 9 28,4 30,16 EN 10270-1 209 34,39 5,99 39,8 | 82,7 | 28,7 | 8,0
Z-147QI 11 34,8 36,863 EN 10270-1 301,2 42,12 7,32 37,6 | 79,9 | 26,1 | 6,8
Z-147E-01I 10 29,6 37,454 EN 10270-1 252,9 35,57 5,97 39,1 | 85,0 | 25,7 | 6,6
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-109E-10I
