Molla di estensione Z-128I Acciaio per molle Ø 1,6 x 9,6 x 31 mm / 180°

Prezzi a scalare - Molla di estensione Z-128I

Quantità	Prezzo singolo [EUR]
1	6,0900 EUR
2	3,8400 EUR
3	2,2300 EUR
7	1,8600 EUR
17	0,9400 EUR
37	0,5800 EUR
75	0,4000 EUR
125	0,3775 EUR
175	0,3713 EUR
250	0,3676 EUR
350	0,3582 EUR
450	0,3516 EUR

Molla di estensione Acquistare

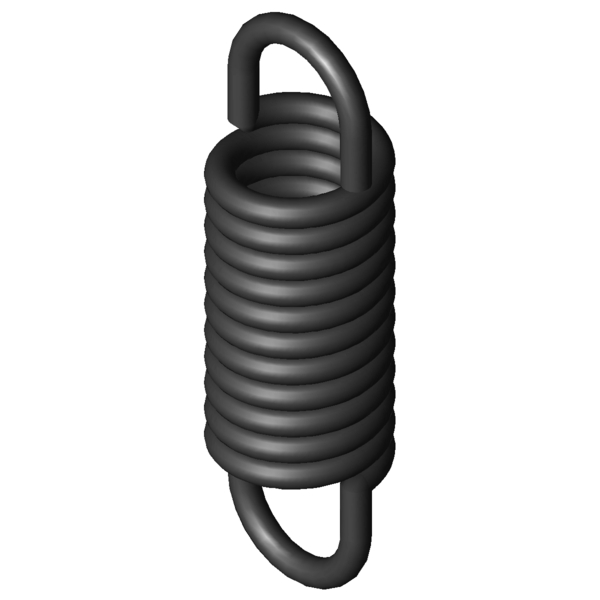

Immagine del prodotto Molla di estensione Z-128I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-128I

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,6	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	9,6	mm	Diametro esterno delle spire
Dh	12,3	mm	Diametro minore del cono
L0	31	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	20	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	42,66	mm	Lunghezza massima a carico statico
sn	11,66	mm	Escursione elastica massima a carico statico
Fn	144,1	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	5,5	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	11,339	N/mm	Costante della molla
F0	11,88	N	Forza di precompressione interna
Fntol	15,49	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	0,8	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	18	gradi	Tolleranza posizione occhiello
Gew	5,377	g	Peso dell’articolo
PG	ZE	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-128I Acciaio per molle Ø 1,6 x 9,6 x 31 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-128I Acciaio per molle Ø 1,6 x 9,6 x 31 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-128I Acciaio per molle Ø 1,6 x 9,6 x 31 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-128I Acciaio per molle Ø 1,6 x 9,6 x 31 mm / 180°

calcolo del percorso della forza Molla di estensione Z-128I

Modulo di richiesta Molla di estensione Z-128I Acciaio per molle Ø 1,6 x 9,6 x 31 mm / 180°

Modulo di richiesta Molla di estensione Z-128I

Molle di estensione simili per Molla di estensione Z-128I Acciaio per molle Ø 1,6 x 9,6 x 31 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-128I	EN 10270-1	1,6	9,6	31	144,1	42,66	11,66	11,339	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-128I	1.4310	1,6	9,6	31	121,7	42,53	11,53	9,739	92,4 \| 100,0 \| 91,7 \| 85,4

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-081HI	10	36,5	0,362	EN 10270-1	28,59	109,99	73,49	33,4 \| 79,1 \| 17,9 \| 3,1
Z-081GI	10	28,4	0,572	EN 10270-1	28,59	74,89	46,49	36,2 \| 81,3 \| 22,5 \| 5,0
Z-088I	9,4	38	0,702	EN 10270-1	40,52	90,86	52,86	37,3 \| 80,7 \| 25,1 \| 6,2
Z-081KBI	8,5	31,6	0,708	EN 10270-1	33,39	74,83	43,23	37,4 \| 81,0 \| 25,1 \| 6,2
Z-092I	9	37,2	0,812	EN 10270-1	42,22	84,41	47,21	38,0 \| 79,9 \| 27,0 \| 7,2
Z-085I	11	27,4	0,886	EN 10270-1	34,88	63,4	36	38,5 \| 79,4 \| 28,3 \| 7,8
Z-087KI	9,4	26	1,375	EN 10270-1	40,52	52,97	26,97	43,1 \| 81,4 \| 35,7 \| 12,2
Z-093HI	8	30	1,605	EN 10270-1	47,15	56,74	26,74	44,4 \| 80,9 \| 38,2 \| 14,3
Z-091I	9	24	1,73	EN 10270-1	42,22	46,16	22,16	44,8 \| 77,9 \| 41,0 \| 15,4
Z-107I	11,2	30,2	2,196	EN 10270-1	63,88	57,02	26,82	50,1 \| 87,1 \| 43,9 \| 19,3
Z-109E-10I	10	32	2,56	EN 10270-1	71,04	57,53	25,53	53,4 \| 90,3 \| 47,5 \| 22,5
Z-115NI	10	35,3	3,97	EN 10270-1	96,67	57,17	21,87	62,1 \| 90,4 \| 60,2 \| 35,8
Z-110I	9,2	27	4,304	EN 10270-1	76,72	43,25	16,25	62,6 \| 87,0 \| 62,5 \| 38,2
Z-115MI	10	26,9	6,477	EN 10270-1	96,67	40,3	13,4	75,2 \| 90,1 \| 77,1 \| 58,4
Z-128I	9,6	31	11,339	EN 10270-1	144,1	42,66	11,66	100,0 \| 100,0 \| 100,0 \| 100,0
Z-115W-20I	8	30,5	13,911	EN 10270-1	141,7	39,64	9,14	86,6 \| 91,8 \| 88,4 \| 79,7
Z-115SI	7	30,5	14,378	EN 10270-1	132,1	38,46	7,96	80,2 \| 86,3 \| 80,0 \| 74,5
Z-130E-02I	8	33,2	17,569	EN 10270-1	168,4	41,78	8,58	78,3 \| 92,2 \| 79,6 \| 63,0
Z-130QI	9	28,4	30,16	EN 10270-1	209	34,39	5,99	62,3 \| 91,4 \| 60,2 \| 35,4
Z-147QI	11	34,8	36,863	EN 10270-1	301,2	42,12	7,32	56,1 \| 83,0 \| 55,3 \| 30,0
Z-147E-01I	10	29,6	37,454	EN 10270-1	252,9	35,57	5,97	57,9 \| 90,5 \| 54,1 \| 29,2

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-128I

Paese d'origine: DE, German; Molla di estensione Z-128I
