Molla di estensione Z-112CX Acciaio per molle Ø 1,25 x 9,2 x 89,5 mm / 270°

Prezzi a scalare - Molla di estensione Z-112CX

Quantità Prezzo singolo [EUR]
1 6,1600 EUR
2 3,8800 EUR
3 2,3500 EUR
7 1,9600 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4700 EUR
125 0,4277 EUR
175 0,4107 EUR
250 0,4020 EUR
350 0,3892 EUR
450 0,3771 EUR

Molla di estensione Acquistare

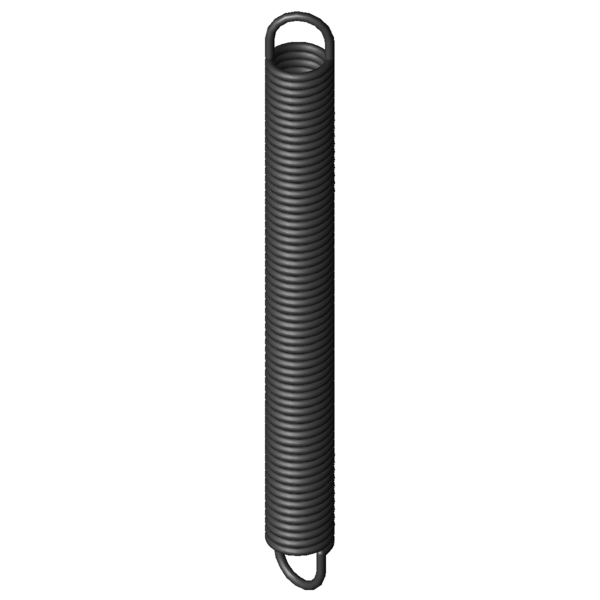

Immagine del prodotto Molla di estensione Z-112CX
Immagine del prodotto Molla di estensione Z-112CX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-112CX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 - N Forza della molla precaricata
L1 - mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 - mm Sezione della molla precaricata
F2 - N Forza della molla caricata
L2 - mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 - mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D - mm Diametro medio delle spire
De 9,2 mm Diametro esterno delle spire
Dh 11,4 mm Diametro minore del cono
L0 89,5 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 78,88 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 177,26 mm Lunghezza massima a carico statico
sn 87,76 mm Escursione elastica massima a carico statico
Fn 76,72 N Allungamento sotto carico massimo statico
n - Stück Anzahl der federnden Windungen
nt - pezzo Numero delle spire
Lh 5,53 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,802 N/mm Costante della molla
F0 6,771 N Forza di precompressione interna
Fntol 4,66 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,5 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 43 gradi Tolleranza posizione occhiello
Gew 15,38 g Peso dell’articolo
PG ZF - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-112CX Acciaio per molle Ø 1,25 x 9,2 x 89,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-112CX Acciaio per molle Ø 1,25 x 9,2 x 89,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-112CX Acciaio per molle Ø 1,25 x 9,2 x 89,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-112CX Acciaio per molle Ø 1,25 x 9,2 x 89,5 mm / 270°

calcolo del percorso della forza Molla di estensione Z-112CX

Modulo di richiesta Molla di estensione Z-112CX Acciaio per molle Ø 1,25 x 9,2 x 89,5 mm / 270°

Modulo di richiesta Molla di estensione Z-112CX

Molle di estensione simili per Molla di estensione Z-112CX Acciaio per molle Ø 1,25 x 9,2 x 89,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-112CX EN 10270-1 1,25 9,2 89,5 76,72 177,26 87,76 0,802 100,0 | 100,0 | 100,0 | 100,0
RZ-112CX 1.4310 1,25 9,2 89,5 64,34 175,09 85,59 0,685 92,2 | 100,0 | 90,7 | 86,0
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-081K-04X 8,5 98,9 0,157 EN 10270-1 33,39 293,46 194,56 49,6 | 85,0 | 44,3 | 19,6
Z-087JX 10 100 0,163 EN 10270-1 38,21 314,7 214,7 51,0 | 87,2 | 45,3 | 20,4
Z-087HX 10 80 0,213 EN 10270-1 38,21 244,62 164,62 55,1 | 87,1 | 51,6 | 26,6
Z-090AX 9,4 90,8 0,221 EN 10270-1 40,52 258,54 167,74 57,4 | 92,1 | 52,6 | 27,6
Z-081K-03X 8,5 73,7 0,221 EN 10270-1 33,39 211,95 138,25 54,5 | 82,2 | 53,5 | 27,6
Z-093EX 9 90,2 0,256 EN 10270-1 42,22 240,02 149,82 60,5 | 92,4 | 56,8 | 32,2
Z-090X 9,4 80 0,258 EN 10270-1 40,52 224,01 144,01 59,4 | 89,1 | 56,9 | 32,2
Z-093DX 9 82,2 0,285 EN 10270-1 42,22 215,63 133,43 62,2 | 89,9 | 60,4 | 36,2
Z-093CX 9 74,2 0,322 EN 10270-1 42,22 193,19 118,99 64,0 | 86,9 | 64,4 | 40,6
Z-094CX 8 80 0,432 EN 10270-1 47,15 179,37 99,37 71,5 | 85,4 | 74,9 | 54,3
Z-097EX 7,3 87,5 0,524 EN 10270-1 51,3 176,5 89 78,1 | 85,7 | 82,7 | 65,9
Z-109JX 10 97 0,556 EN 10270-1 71,04 214,55 117,55 82,5 | 94,8 | 83,6 | 69,1
Z-112EX 9,2 109 0,637 EN 10270-1 76,72 218,81 109,81 88,0 | 94,0 | 90,0 | 79,9
Z-112DX 9,2 99,5 0,71 EN 10270-1 76,72 198,02 98,52 93,4 | 96,6 | 94,5 | 89,1
Z-112CX 9,2 89,5 0,802 EN 10270-1 76,72 177,26 87,76 100,0 | 100,0 | 100,0 | 100,0
Z-112BX 9,2 79,5 0,921 EN 10270-1 76,72 155,44 75,94 92,0 | 96,3 | 93,3 | 86,5
Z-115QX 10 96,9 1,03 EN 10270-1 96,67 181,16 84,26 85,0 | 91,2 | 87,7 | 76,2
Z-112AX 9,2 70,8 1,059 EN 10270-1 76,72 136,85 66,05 85,3 | 93,0 | 87,6 | 75,3
Z-115CX 7,5 86,8 1,65 EN 10270-1 92,22 137,64 50,84 70,5 | 92,8 | 70,6 | 48,2
Z-130BX 9,6 98,2 2,426 EN 10270-1 144,1 152,72 54,52 59,7 | 88,4 | 57,7 | 33,1
Z-130AX 9,6 87 2,789 EN 10270-1 144,1 134,42 47,42 57,6 | 90,4 | 53,6 | 28,8
Z-130X 9,6 75,8 3,281 EN 10270-1 144,1 116,12 40,32 53,4 | 86,2 | 49,6 | 24,5
Z-115W-25X 8 90,5 3,494 EN 10270-1 141,7 126,89 36,39 53,3 | 89,7 | 47,8 | 22,5
Z-115W-24X 8 80 4,017 EN 10270-1 141,7 111,65 31,65 50,4 | 86,6 | 45,1 | 19,5
Z-130TX 9 82,4 7,208 EN 10270-1 209 107,45 25,05 43,2 | 86,4 | 32,6 | 10,5
Z-147E-10X 10 85,5 8,663 EN 10270-1 252,9 111,3 25,8 40,7 | 83,3 | 29,9 | 8,9
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-112CX

Paese d'origine: DE, German; Molla di estensione Z-112CX
