Molla di estensione Z-109JX Acciaio per molle Ø 1,25 x 10 x 97 mm / 270°

Prezzi a scalare - Molla di estensione Z-109JX

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Molla di estensione Acquistare

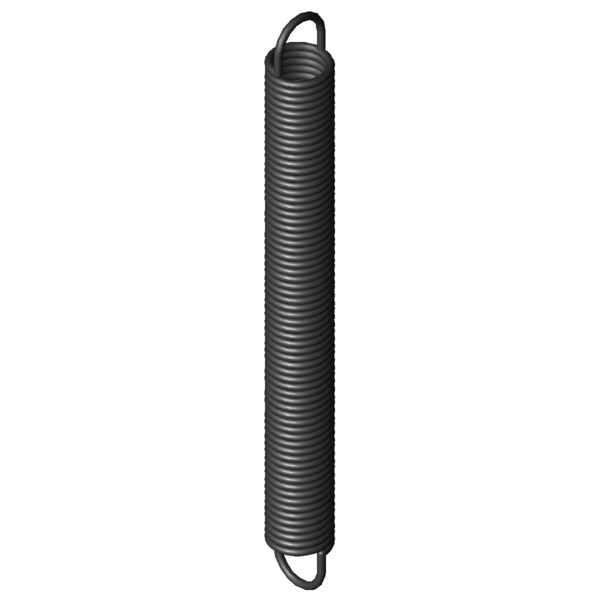

Immagine del prodotto Molla di estensione Z-109JX
Immagine del prodotto Molla di estensione Z-109JX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-109JX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D mm Diametro medio delle spire
De 10 mm Diametro esterno delle spire
Dh 12,2 mm Diametro minore del cono
L0 97 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 84,69 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 214,55 mm Lunghezza massima a carico statico
sn 117,55 mm Escursione elastica massima a carico statico
Fn 71,04 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 6,15 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,556 N/mm Costante della molla
F0 5,661 N Forza di precompressione interna
Fntol 3,98 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 1,5 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 46 gradi Tolleranza posizione occhiello
Gew 18,25 g Peso dell’articolo
PG ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-109JX Acciaio per molle Ø 1,25 x 10 x 97 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-109JX Acciaio per molle Ø 1,25 x 10 x 97 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-109JX Acciaio per molle Ø 1,25 x 10 x 97 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-109JX Acciaio per molle Ø 1,25 x 10 x 97 mm / 270°

calcolo del percorso della forza Molla di estensione Z-109JX

Modulo di richiesta Molla di estensione Z-109JX Acciaio per molle Ø 1,25 x 10 x 97 mm / 270°

Modulo di richiesta Molla di estensione Z-109JX

Molle di estensione simili per Molla di estensione Z-109JX Acciaio per molle Ø 1,25 x 10 x 97 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-109JX EN 10270-1 1,25 10 97 71,04 214,55 117,55 0,556 100,0 | 100,0 | 100,0 | 100,0
RZ-109JX 1.4310 1,25 10 97 59,56 212,22 115,22 0,478 92,2 | 100,0 | 90,9 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-063E-14X 10 90,8 0,028 EN 10270-1 14,13 566,57 475,77 36,8 | 83,2 | 22,3 | 4,9
Z-063E-13X 10 74 0,036 EN 10270-1 14,13 444,77 370,77 36,5 | 77,4 | 25,8 | 6,3
Z-087EX 11 93,4 0,131 EN 10270-1 34,88 336,8 243,4 53,8 | 89,1 | 48,7 | 23,7
Z-087DX 11 85,4 0,146 EN 10270-1 34,88 303,76 218,36 54,7 | 86,3 | 51,5 | 26,4
Z-081K-04X 8,5 98,9 0,157 EN 10270-1 33,39 293,46 194,56 55,7 | 85,0 | 53,7 | 28,4
Z-087JX 10 100 0,163 EN 10270-1 38,21 314,7 214,7 58,7 | 92,3 | 54,3 | 29,4
Z-087HX 10 80 0,213 EN 10270-1 38,21 244,62 164,62 62,8 | 87,5 | 62,6 | 38,4
Z-090AX 9,4 90,8 0,221 EN 10270-1 40,52 258,54 167,74 64,2 | 89,2 | 63,6 | 40,0
Z-093EX 9 90,2 0,256 EN 10270-1 42,22 240,02 149,82 67,7 | 87,7 | 68,9 | 46,6
Z-090X 9,4 80 0,258 EN 10270-1 40,52 224,01 144,01 67,1 | 85,5 | 69,3 | 46,6
Z-093DX 9 82,2 0,285 EN 10270-1 42,22 215,63 133,43 70,3 | 84,9 | 73,8 | 52,4
Z-109DX 11,2 102 0,367 EN 10270-1 63,88 262,36 160,36 80,8 | 94,8 | 81,6 | 65,9
Z-109CX 11,2 92,7 0,409 EN 10270-1 63,88 236,68 143,98 84,7 | 95,0 | 85,8 | 73,4
Z-109JX 10 97 0,556 EN 10270-1 71,04 214,55 117,55 100,0 | 100,0 | 100,0 | 100,0
Z-112EX 9,2 109 0,637 EN 10270-1 76,72 218,81 109,81 91,1 | 93,7 | 93,0 | 86,5
Z-112DX 9,2 99,5 0,71 EN 10270-1 76,72 198,02 98,52 87,4 | 96,5 | 88,2 | 77,6
Z-112CX 9,2 89,5 0,802 EN 10270-1 76,72 177,26 87,76 82,5 | 94,8 | 83,6 | 69,1
Z-115V-35X 12 96,5 0,829 EN 10270-1 98,5 206,6 110,1 79,7 | 88,7 | 82,9 | 67,6
Z-115QX 10 96,9 1,03 EN 10270-1 96,67 181,16 84,26 73,9 | 96,4 | 72,6 | 52,7
Z-127BX 11,6 104 1,198 EN 10270-1 121,5 197,26 93,26 67,1 | 85,9 | 68,9 | 46,4
Z-127AX 11,6 93,6 1,37 EN 10270-1 121,5 175,15 81,55 63,8 | 86,9 | 63,9 | 40,6
Z-115DX 7,5 96,8 1,461 EN 10270-1 92,22 154,21 57,41 64,1 | 91,6 | 62,9 | 37,6
Z-130CX 9,6 111 2,112 EN 10270-1 144,1 173,64 62,64 54,9 | 87,2 | 51,3 | 26,3
Z-130BX 9,6 98,2 2,426 EN 10270-1 144,1 152,72 54,52 53,9 | 91,0 | 47,8 | 22,9
Z-130AX 9,6 87 2,789 EN 10270-1 144,1 134,42 47,42 50,9 | 87,9 | 44,8 | 19,9
Z-115W-26X 8 102 3,041 EN 10270-1 141,7 143,81 41,81 48,9 | 86,1 | 42,9 | 17,8
Z-147AAX 12 96,8 4 EN 10270-1 216,4 145,99 49,19 44,3 | 81,9 | 37,3 | 13,7
Z-147X 12 94,8 4,101 EN 10270-1 216,4 142,76 47,96 43,8 | 81,2 | 36,8 | 13,4
Z-130TX 9 82,4 7,208 EN 10270-1 209 107,45 25,05 38,8 | 81,5 | 27,7 | 7,2
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-109JX

Paese d'origine: DE, German; Molla di estensione Z-109JX
