Molla di estensione Z-109DX Acciaio per molle Ø 1,25 x 11,2 x 102 mm / 270°

Prezzi a scalare - Molla di estensione Z-109DX

Quantità Prezzo singolo [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Molla di estensione Acquistare

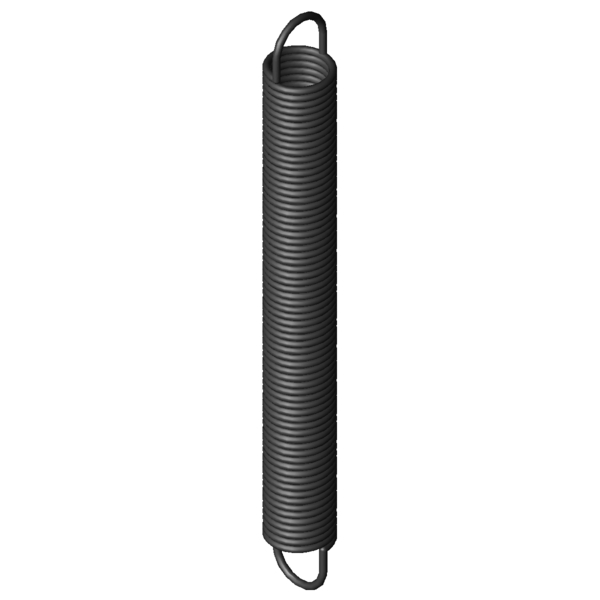

Immagine del prodotto Molla di estensione Z-109DX
Immagine del prodotto Molla di estensione Z-109DX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-109DX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,25 mm Diametro del filo
D mm Diametro medio delle spire
De 11,2 mm Diametro esterno delle spire
Dh 13,4 mm Diametro minore del cono
L0 102 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 87,19 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 262,36 mm Lunghezza massima a carico statico
sn 160,36 mm Escursione elastica massima a carico statico
Fn 63,88 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 7,4 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,367 N/mm Costante della molla
F0 4,991 N Forza di precompressione interna
Fntol 3,33 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 48 gradi Tolleranza posizione occhiello
Gew 21,34 g Peso dell’articolo
PG ZJ - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-109DX Acciaio per molle Ø 1,25 x 11,2 x 102 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-109DX Acciaio per molle Ø 1,25 x 11,2 x 102 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-109DX Acciaio per molle Ø 1,25 x 11,2 x 102 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-109DX Acciaio per molle Ø 1,25 x 11,2 x 102 mm / 270°

calcolo del percorso della forza Molla di estensione Z-109DX

Modulo di richiesta Molla di estensione Z-109DX Acciaio per molle Ø 1,25 x 11,2 x 102 mm / 270°

Modulo di richiesta Molla di estensione Z-109DX

Molle di estensione simili per Molla di estensione Z-109DX Acciaio per molle Ø 1,25 x 11,2 x 102 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-109DX EN 10270-1 1,25 11,2 102 63,88 262,36 160,36 0,367 100,0 | 100,0 | 100,0 | 100,0
RZ-109DX 1.4310 1,25 11,2 102 53,56 259,17 157,17 0,315 92,2 | 100,0 | 90,9 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-063E-14X 10 90,8 0,028 EN 10270-1 14,13 566,57 475,77 37,8 | 78,1 | 27,9 | 7,5
Z-087EX 11 93,4 0,131 EN 10270-1 34,88 336,8 243,4 62,0 | 89,9 | 60,2 | 36,0
Z-087DX 11 85,4 0,146 EN 10270-1 34,88 303,76 218,36 63,8 | 87,3 | 64,0 | 40,1
Z-087JX 10 100 0,163 EN 10270-1 38,21 314,7 214,7 67,0 | 89,1 | 67,3 | 44,7
Z-087CX 11 77,4 0,165 EN 10270-1 34,88 270,71 193,31 66,3 | 84,7 | 68,8 | 45,3
Z-100KX 12 82,8 0,193 EN 10270-1 41,95 284,66 201,86 70,7 | 87,5 | 72,6 | 52,2
Z-106CX 13,7 98,7 0,202 EN 10270-1 52,74 340,39 241,69 74,0 | 92,8 | 74,5 | 54,8
Z-106GX 12,7 96,3 0,264 EN 10270-1 56,71 293,41 197,11 83,8 | 94,2 | 85,1 | 72,2
Z-109EX 11,2 112 0,329 EN 10270-1 63,88 291,02 179,02 93,8 | 97,0 | 94,8 | 89,6
Z-109DX 11,2 102 0,367 EN 10270-1 63,88 262,36 160,36 100,0 | 100,0 | 100,0 | 100,0
Z-109CX 11,2 92,7 0,409 EN 10270-1 63,88 236,68 143,98 93,9 | 97,0 | 94,9 | 89,8
Z-109BX 11,2 82,7 0,47 EN 10270-1 63,88 207,99 125,29 87,0 | 93,7 | 89,1 | 78,1
Z-109JX 10 97 0,556 EN 10270-1 71,04 214,55 117,55 80,8 | 94,8 | 81,6 | 65,9
Z-112EX 9,2 109 0,637 EN 10270-1 76,72 218,81 109,81 74,9 | 91,9 | 75,9 | 57,0
Z-115V-37X 12 120,5 0,639 EN 10270-1 98,5 263,34 142,84 73,9 | 87,1 | 77,0 | 57,8
Z-112DX 9,2 99,5 0,71 EN 10270-1 76,72 198,02 98,52 72,2 | 93,2 | 72,4 | 51,2
Z-115V-36X 12 108,5 0,721 EN 10270-1 98,5 235,1 126,6 71,1 | 90,2 | 71,9 | 51,2
Z-115V-35X 12 96,5 0,829 EN 10270-1 98,5 206,6 110,1 67,2 | 90,4 | 66,8 | 44,5
Z-115V-34X 12 86 0,953 EN 10270-1 98,5 181,78 95,78 62,7 | 87,0 | 62,3 | 38,7
Z-115QX 10 96,9 1,03 EN 10270-1 96,67 181,16 84,26 61,7 | 91,2 | 59,3 | 34,7
Z-124GX 12,7 92 1,044 EN 10270-1 111,8 191,1 99,1 60,1 | 85,5 | 59,5 | 35,3
Z-127CX 11,6 117 1,047 EN 10270-1 121,5 223,65 106,65 60,6 | 87,3 | 59,5 | 35,0
Z-127BX 11,6 104 1,198 EN 10270-1 121,5 197,26 93,26 59,0 | 90,9 | 55,4 | 30,6
Z-127AX 11,6 93,6 1,37 EN 10270-1 121,5 175,15 81,55 55,8 | 88,8 | 51,7 | 26,7
Z-130CX 9,6 111 2,112 EN 10270-1 144,1 173,64 62,64 48,1 | 85,2 | 41,7 | 17,3
Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-109DX

Paese d'origine: DE, German; Molla di estensione Z-109DX
