Molla di estensione Z-109EX Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 270°

Prezzi a scalare - Molla di estensione Z-109EX

Quantità	Prezzo singolo [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Molla di estensione Acquistare

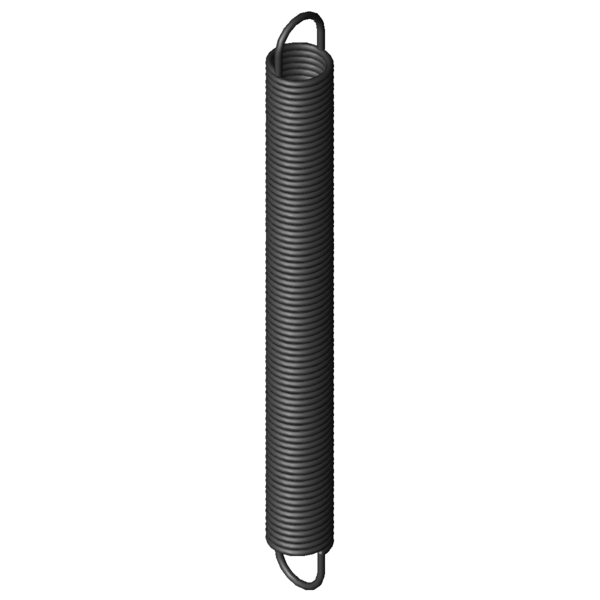

Immagine del prodotto Molla di estensione Z-109EX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-109EX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,25	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	11,2	mm	Diametro esterno delle spire
Dh	13,4	mm	Diametro minore del cono
L0	112	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	97,19	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	291,02	mm	Lunghezza massima a carico statico
sn	179,02	mm	Escursione elastica massima a carico statico
Fn	63,88	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	7,4	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,329	N/mm	Costante della molla
F0	4,991	N	Forza di precompressione interna
Fntol	3,3	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,25	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	51	gradi	Tolleranza posizione occhiello
Gew	23,75	g	Peso dell’articolo
PG	ZJ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-109EX Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-109EX Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-109EX Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-109EX Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 270°

calcolo del percorso della forza Molla di estensione Z-109EX

Modulo di richiesta Molla di estensione Z-109EX Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 270°

Modulo di richiesta Molla di estensione Z-109EX

Molle di estensione simili per Molla di estensione Z-109EX Acciaio per molle Ø 1,25 x 11,2 x 112 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-109EX	EN 10270-1	1,25	11,2	112	63,88	291,02	179,02	0,329	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-109EX	1.4310	1,25	11,2	112	53,56	287,45	175,45	0,283	92,2 \| 100,0 \| 90,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-087EX	11	93,4	0,131	EN 10270-1	34,88	336,8	243,4	63,8 \| 87,2 \| 64,1 \| 40,2
Z-087DX	11	85,4	0,146	EN 10270-1	34,88	303,76	218,36	66,0 \| 84,8 \| 68,3 \| 44,8
Z-087JX	10	100	0,163	EN 10270-1	38,21	314,7	214,7	69,2 \| 86,2 \| 71,6 \| 49,9
Z-106DX	13,7	108,7	0,18	EN 10270-1	52,74	380,71	272,01	73,8 \| 92,9 \| 74,2 \| 54,3
Z-106HX	12,7	121	0,2	EN 10270-1	56,71	380,93	259,93	77,8 \| 93,6 \| 78,8 \| 61,1
Z-115FX	11,3	134	0,321	EN 10270-1	70,59	336,16	202,16	93,4 \| 93,0 \| 89,5 \| 97,9
Z-109EX	11,2	112	0,329	EN 10270-1	63,88	291,02	179,02	100,0 \| 100,0 \| 100,0 \| 100,0
Z-109DX	11,2	102	0,367	EN 10270-1	63,88	262,36	160,36	93,8 \| 97,0 \| 94,8 \| 89,6
Z-109CX	11,2	92,7	0,409	EN 10270-1	63,88	236,68	143,98	88,3 \| 94,3 \| 90,2 \| 80,4
Z-109BX	11,2	82,7	0,47	EN 10270-1	63,88	207,99	125,29	82,1 \| 91,3 \| 85,0 \| 70,0
Z-109JX	10	97	0,556	EN 10270-1	71,04	214,55	117,55	76,3 \| 92,0 \| 77,8 \| 59,0
Z-112EX	9,2	109	0,637	EN 10270-1	76,72	218,81	109,81	72,2 \| 93,2 \| 72,3 \| 51,1
Z-115V-37X	12	120,5	0,639	EN 10270-1	98,5	263,34	142,84	71,3 \| 89,9 \| 72,3 \| 51,7
Z-115V-36X	12	108,5	0,721	EN 10270-1	98,5	235,1	126,6	68,3 \| 91,2 \| 67,8 \| 45,9
Z-124HX	12,7	115	0,804	EN 10270-1	111,8	243,78	128,78	64,5 \| 87,9 \| 64,5 \| 41,1
Z-115V-35X	12	96,5	0,829	EN 10270-1	98,5	206,6	110,1	63,6 \| 87,6 \| 63,2 \| 39,9
Z-127DX	11,6	130	0,931	EN 10270-1	121,5	250,03	120,03	60,7 \| 86,9 \| 59,8 \| 35,3
Z-115QX	10	96,9	1,03	EN 10270-1	96,67	181,16	84,26	58,7 \| 88,4 \| 56,6 \| 31,1
Z-127CX	11,6	117	1,047	EN 10270-1	121,5	223,65	106,65	59,2 \| 90,1 \| 56,1 \| 31,3
Z-127BX	11,6	104	1,198	EN 10270-1	121,5	197,26	93,26	56,3 \| 89,2 \| 52,3 \| 27,4
Z-127AX	11,6	93,6	1,37	EN 10270-1	121,5	175,15	81,55	53,0 \| 86,1 \| 49,1 \| 24,0
Z-130PX	12	123	1,687	EN 10270-1	162,8	211,39	88,39	49,4 \| 84,6 \| 44,3 \| 19,4

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202085; Molla di estensione Z-109EX

Paese d'origine: DE, German; Molla di estensione Z-109EX
