Molla di estensione Z-127DX Acciaio per molle Ø 1,6 x 11,6 x 130 mm / 270°

Prezzi a scalare - Molla di estensione Z-127DX

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Molla di estensione Acquistare

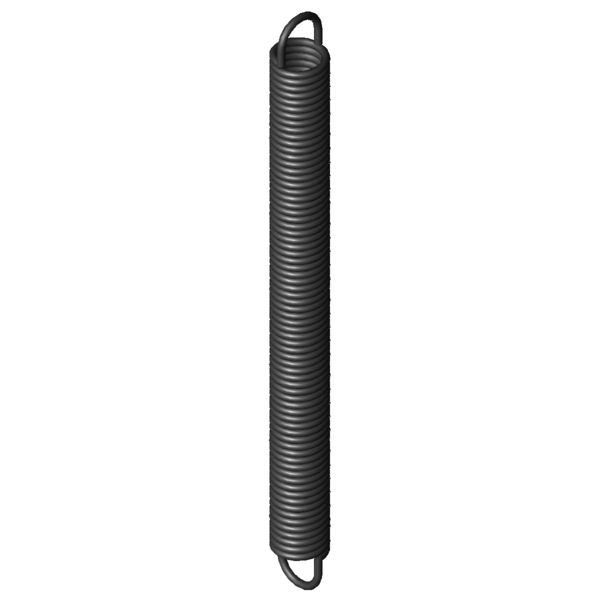

Immagine del prodotto Molla di estensione Z-127DX
Immagine del prodotto Molla di estensione Z-127DX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-127DX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 11,6 mm Diametro esterno delle spire
Dh 14,3 mm Diametro minore del cono
L0 130 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 116,4 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 250,03 mm Lunghezza massima a carico statico
sn 120,03 mm Escursione elastica massima a carico statico
Fn 121,5 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 6,8 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,931 N/mm Costante della molla
F0 9,881 N Forza di precompressione interna
Fntol 7,26 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 47 gradi Tolleranza posizione occhiello
Gew 36,68 g Peso dell’articolo
PG ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-127DX Acciaio per molle Ø 1,6 x 11,6 x 130 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-127DX Acciaio per molle Ø 1,6 x 11,6 x 130 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-127DX Acciaio per molle Ø 1,6 x 11,6 x 130 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-127DX Acciaio per molle Ø 1,6 x 11,6 x 130 mm / 270°

calcolo del percorso della forza Molla di estensione Z-127DX

Modulo di richiesta Molla di estensione Z-127DX Acciaio per molle Ø 1,6 x 11,6 x 130 mm / 270°

Modulo di richiesta Molla di estensione Z-127DX

Molle di estensione simili per Molla di estensione Z-127DX Acciaio per molle Ø 1,6 x 11,6 x 130 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-127DX EN 10270-1 1,6 11,6 130 121,5 250,03 120,03 0,931 100,0 | 100,0 | 100,0 | 100,0
RZ-127DX 1.4310 1,6 11,6 130 102,6 248,59 118,59 0,799 92,4 | 100,0 | 91,6 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-106JX 12,7 146 0,161 EN 10270-1 56,71 468,76 322,76 48,5 | 86,2 | 41,9 | 17,4
Z-106EX 13,7 118,7 0,162 EN 10270-1 52,74 421,04 302,34 47,8 | 84,7 | 41,6 | 17,2
Z-106HX 12,7 121 0,2 EN 10270-1 56,71 380,93 259,93 51,8 | 87,5 | 46,4 | 21,6
Z-115FX 11,3 134 0,321 EN 10270-1 70,59 336,16 202,16 61,7 | 91,9 | 58,7 | 34,5
Z-109EX 11,2 112 0,329 EN 10270-1 63,88 291,02 179,02 60,7 | 86,9 | 59,8 | 35,3
Z-109DX 11,2 102 0,367 EN 10270-1 63,88 262,36 160,36 62,5 | 84,4 | 63,7 | 39,4
Z-124DX 14,1 131 0,49 EN 10270-1 101,3 321,65 190,65 73,2 | 93,8 | 73,2 | 52,5
Z-115V-37X 12 120,5 0,639 EN 10270-1 98,5 263,34 142,84 81,7 | 94,4 | 82,6 | 68,1
Z-124JX 12,7 139 0,644 EN 10270-1 111,8 299,58 160,58 82,4 | 95,0 | 83,4 | 68,8
Z-115V-36X 12 108,5 0,721 EN 10270-1 98,5 235,1 126,6 85,4 | 91,3 | 87,9 | 76,9
Z-124HX 12,7 115 0,804 EN 10270-1 111,8 243,78 128,78 90,5 | 93,3 | 92,6 | 85,8
Z-115V-35X 12 96,5 0,829 EN 10270-1 98,5 206,6 110,1 87,7 | 88,2 | 86,4 | 88,4
Z-127EX 11,6 143 0,837 EN 10270-1 121,5 276,41 133,41 94,0 | 97,0 | 95,0 | 90,0
Z-127DX 11,6 130 0,931 EN 10270-1 121,5 250,03 120,03 100,0 | 100,0 | 100,0 | 100,0
Z-127CX 11,6 117 1,047 EN 10270-1 121,5 223,65 106,65 93,3 | 96,7 | 94,4 | 88,9
Z-127BX 11,6 104 1,198 EN 10270-1 121,5 197,26 93,26 86,6 | 93,3 | 88,8 | 77,7
Z-127AX 11,6 93,6 1,37 EN 10270-1 121,5 175,15 81,55 80,9 | 90,7 | 84,0 | 67,9
Z-144BX 14,5 126 1,553 EN 10270-1 182,5 232,84 106,84 74,2 | 85,6 | 77,8 | 59,3
Z-130EX 9,6 136 1,677 EN 10270-1 144,1 214,86 78,86 74,4 | 92,8 | 75,0 | 55,4
Z-130PX 12 123 1,687 EN 10270-1 162,8 211,39 88,39 74,2 | 93,4 | 74,1 | 55,0
Z-130DX 9,6 123 1,87 EN 10270-1 144,1 193,75 70,75 71,3 | 92,5 | 71,6 | 49,7
Z-147DX 12 154,8 2,337 EN 10270-1 216,4 239 84,2 63,1 | 86,9 | 63,1 | 39,4
Z-147CX 12 138 2,64 EN 10270-1 216,4 212,55 74,55 61,4 | 90,3 | 59,1 | 34,9
Z-147B-01X 12 126 2,924 EN 10270-1 216,4 193,3 67,3 59,6 | 91,2 | 56,1 | 31,5
Z-147BX 12 122 3,033 EN 10270-1 216,4 186,89 64,89 58,5 | 90,2 | 55,1 | 30,4
Z-147AX 12 108 3,487 EN 10270-1 216,4 164,44 56,44 54,9 | 86,6 | 51,6 | 26,4
Z-147AAX 12 96,8 4 EN 10270-1 216,4 145,99 49,19 51,8 | 83,7 | 48,6 | 23,0
Z-147X 12 94,8 4,101 EN 10270-1 216,4 142,76 47,96 51,2 | 83,2 | 48,1 | 22,4
Z-147UX 11 145 5,861 EN 10270-1 301,2 191,03 46,03 46,8 | 85,7 | 39,3 | 15,5
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-127DX

Paese d'origine: DE, German; Molla di estensione Z-127DX
