Molla di estensione Z-124JX Acciaio per molle Ø 1,6 x 12,7 x 139 mm / 270°

Prezzi a scalare - Molla di estensione Z-124JX

Quantità Prezzo singolo [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,7979 EUR
175 0,7848 EUR
250 0,7607 EUR
350 0,7408 EUR
450 0,6532 EUR

Molla di estensione Acquistare

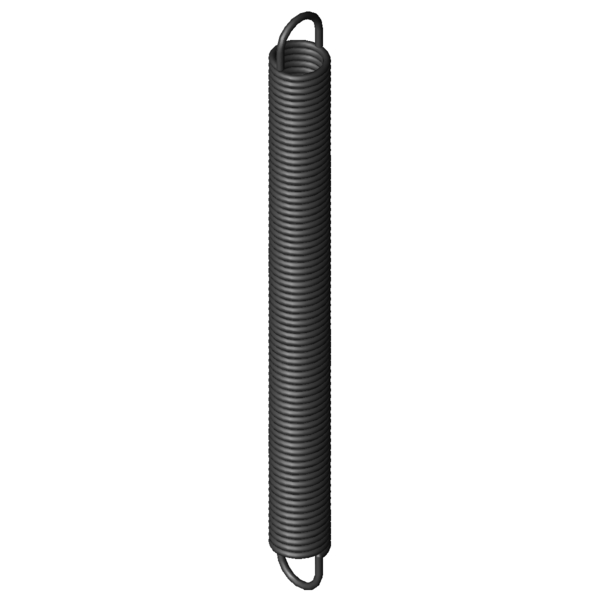

Immagine del prodotto Molla di estensione Z-124JX
Immagine del prodotto Molla di estensione Z-124JX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-124JX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 1,6 mm Diametro del filo
D mm Diametro medio delle spire
De 12,7 mm Diametro esterno delle spire
Dh 15,4 mm Diametro minore del cono
L0 139 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 122,8 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 299,58 mm Lunghezza massima a carico statico
sn 160,58 mm Escursione elastica massima a carico statico
Fn 111,8 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 8,1 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,644 N/mm Costante della molla
F0 8,331 N Forza di precompressione interna
Fntol 6,12 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 49 gradi Tolleranza posizione occhiello
Gew 42,9 g Peso dell’articolo
PG ZL - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-124JX Acciaio per molle Ø 1,6 x 12,7 x 139 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-124JX Acciaio per molle Ø 1,6 x 12,7 x 139 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-124JX Acciaio per molle Ø 1,6 x 12,7 x 139 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-124JX Acciaio per molle Ø 1,6 x 12,7 x 139 mm / 270°

calcolo del percorso della forza Molla di estensione Z-124JX

Modulo di richiesta Molla di estensione Z-124JX Acciaio per molle Ø 1,6 x 12,7 x 139 mm / 270°

Modulo di richiesta Molla di estensione Z-124JX

Molle di estensione simili per Molla di estensione Z-124JX Acciaio per molle Ø 1,6 x 12,7 x 139 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-124JX EN 10270-1 1,6 12,7 139 111,8 299,58 160,58 0,644 100,0 | 100,0 | 100,0 | 100,0
RZ-124JX 1.4310 1,6 12,7 139 94,45 297,59 158,59 0,554 92,4 | 100,0 | 91,6 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-106JX 12,7 146 0,161 EN 10270-1 56,71 468,76 322,76 55,5 | 91,1 | 50,2 | 25,2
Z-106EX 13,7 118,7 0,162 EN 10270-1 52,74 421,04 302,34 53,5 | 85,4 | 50,1 | 25,1
Z-106HX 12,7 121 0,2 EN 10270-1 56,71 380,93 259,93 58,7 | 88,4 | 56,3 | 31,3
Z-115V-27X 15 125,5 0,301 EN 10270-1 79,83 369,71 244,21 68,4 | 89,6 | 68,6 | 47,0
Z-115FX 11,3 134 0,321 EN 10270-1 70,59 336,16 202,16 70,1 | 88,9 | 71,3 | 50,2
Z-121NX 15,5 133 0,356 EN 10270-1 92,71 372,82 239,82 74,3 | 92,5 | 74,9 | 55,5
Z-124EX 14,1 143 0,445 EN 10270-1 101,3 352,93 209,93 82,9 | 95,8 | 83,6 | 69,3
Z-124DX 14,1 131 0,49 EN 10270-1 101,3 321,65 190,65 86,2 | 94,8 | 87,4 | 76,3
Z-124CX 14,1 118 0,554 EN 10270-1 101,3 286,62 168,62 90,3 | 91,7 | 92,9 | 86,3
Z-115V-37X 12 120,5 0,639 EN 10270-1 98,5 263,34 142,84 93,1 | 91,6 | 88,5 | 99,0
Z-124JX 12,7 139 0,644 EN 10270-1 111,8 299,58 160,58 100,0 | 100,0 | 100,0 | 100,0
Z-115V-36X 12 108,5 0,721 EN 10270-1 98,5 235,1 126,6 87,2 | 88,8 | 83,5 | 89,5
Z-124HX 12,7 115 0,804 EN 10270-1 111,8 243,78 128,78 88,2 | 94,2 | 90,1 | 80,2
Z-127EX 11,6 143 0,837 EN 10270-1 121,5 276,41 133,41 86,7 | 96,2 | 87,5 | 76,4
Z-127DX 11,6 130 0,931 EN 10270-1 121,5 250,03 120,03 82,4 | 95,0 | 83,4 | 68,8
Z-127CX 11,6 117 1,047 EN 10270-1 121,5 223,65 106,65 77,4 | 91,8 | 79,2 | 61,1
Z-144DX 14,5 158 1,197 EN 10270-1 182,5 296,64 138,64 70,6 | 85,2 | 73,8 | 52,9
Z-144CX 14,5 142 1,352 EN 10270-1 182,5 264,74 122,74 68,1 | 88,5 | 68,8 | 46,8
Z-144BX 14,5 126 1,553 EN 10270-1 182,5 232,84 106,84 63,6 | 86,1 | 63,9 | 40,8
Z-130EX 9,6 136 1,677 EN 10270-1 144,1 214,86 78,86 64,2 | 91,1 | 63,3 | 38,1
Z-130PX 12 123 1,687 EN 10270-1 162,8 211,39 88,39 63,4 | 90,6 | 61,9 | 37,8
Z-147PX 15 151 1,905 EN 10270-1 229,9 260,82 109,82 58,3 | 83,1 | 58,5 | 33,3
Z-147EX 12 170 2,096 EN 10270-1 216,4 263,86 93,86 56,9 | 85,4 | 55,1 | 30,2
Z-147DX 12 154,8 2,337 EN 10270-1 216,4 239 84,2 55,7 | 88,1 | 52,0 | 27,1
Z-147CX 12 138 2,64 EN 10270-1 216,4 212,55 74,55 54,8 | 91,3 | 49,0 | 24,0
Z-147B-01X 12 126 2,924 EN 10270-1 216,4 193,3 67,3 52,3 | 88,4 | 46,8 | 21,7
Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione Z-124JX

Paese d'origine: DE, German; Molla di estensione Z-124JX

Immagine del prodotto - Molle a trazione Z-124JX

Immagine del prodotto - Molle a trazione Z-124JX
