Molla di estensione Z-115V-27X Acciaio per molle Ø 1,5 x 15 x 125,5 mm / 270°

Prezzi a scalare - Molla di estensione Z-115V-27X

Quantità	Prezzo singolo [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7108 EUR
175	0,6967 EUR
250	0,6533 EUR
350	0,6276 EUR
450	0,5960 EUR

Molla di estensione Acquistare

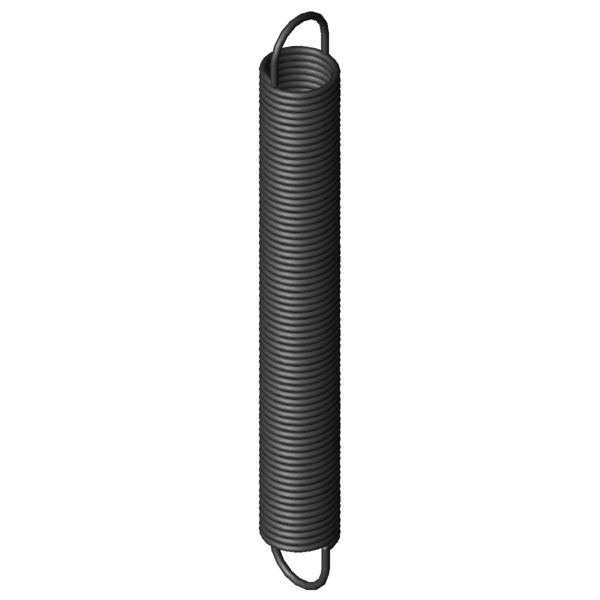

Immagine del prodotto Molla di estensione Z-115V-27X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-115V-27X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	15	mm	Diametro esterno delle spire
Dh	17,6	mm	Diametro minore del cono
L0	125,5	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	106,13	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	369,71	mm	Lunghezza massima a carico statico
sn	244,21	mm	Escursione elastica massima a carico statico
Fn	79,83	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	9,68	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,301	N/mm	Costante della molla
F0	6,441	N	Forza di precompressione interna
Fntol	3,96	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	51	gradi	Tolleranza posizione occhiello
Gew	42,27	g	Peso dell’articolo
PG	ZK	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-115V-27X Acciaio per molle Ø 1,5 x 15 x 125,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-115V-27X Acciaio per molle Ø 1,5 x 15 x 125,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-115V-27X Acciaio per molle Ø 1,5 x 15 x 125,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-115V-27X Acciaio per molle Ø 1,5 x 15 x 125,5 mm / 270°

calcolo del percorso della forza Molla di estensione Z-115V-27X

Modulo di richiesta Molla di estensione Z-115V-27X Acciaio per molle Ø 1,5 x 15 x 125,5 mm / 270°

Modulo di richiesta Molla di estensione Z-115V-27X

Molle di estensione simili per Molla di estensione Z-115V-27X Acciaio per molle Ø 1,5 x 15 x 125,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115V-27X	EN 10270-1	1,5	15	125,5	79,83	369,71	244,21	0,301	93,2 \| 96,8 \| 94,3 \| 88,5
RZ-115V-27X	1.4310	1,5	15	125,5	67,55	367,24	241,74	0,258	92,4 \| 100,0 \| 91,8 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-106EX	13,7	118,7	0,162	EN 10270-1	52,74	421,04	302,34	68,7 \| 90,1 \| 68,8 \| 47,2
Z-106DX	13,7	108,7	0,18	EN 10270-1	52,74	380,71	272,01	71,8 \| 90,1 \| 72,8 \| 52,5
Z-106HX	12,7	121	0,2	EN 10270-1	56,71	380,93	259,93	74,5 \| 87,3 \| 77,1 \| 59,1
Z-115LX	15	105	0,26	EN 10270-1	66,08	337,89	232,89	86,6 \| 95,3 \| 87,8 \| 76,8
Z-121CX	17,6	123	0,268	EN 10270-1	82,12	405,9	282,9	91,0 \| 92,3 \| 91,8 \| 88,8
Z-115V-27X	15	125,5	0,301	EN 10270-1	79,83	369,71	244,21	93,2 \| 96,8 \| 94,3 \| 88,5
Z-115V-26X	15	113,5	0,339	EN 10270-1	79,83	329,7	216,2	100,0 \| 100,0 \| 100,0 \| 100,0
Z-121NX	15,5	133	0,356	EN 10270-1	92,71	372,82	239,82	91,9 \| 92,0 \| 88,1 \| 95,5
Z-115V-25X	15	101,5	0,39	EN 10270-1	79,83	289,69	188,19	92,3 \| 96,5 \| 93,5 \| 87,0
Z-121MX	15,5	120	0,403	EN 10270-1	92,71	331,85	211,85	90,5 \| 95,0 \| 92,0 \| 84,4
Z-124EX	14,1	143	0,445	EN 10270-1	101,3	352,93	209,93	80,7 \| 91,8 \| 82,4 \| 67,7
Z-121LX	15,5	107,5	0,463	EN 10270-1	92,71	291,9	184,4	84,7 \| 95,1 \| 85,7 \| 73,4
Z-124DX	14,1	131	0,49	EN 10270-1	101,3	321,65	190,65	81,5 \| 91,5 \| 83,5 \| 69,5
Z-124CX	14,1	118	0,554	EN 10270-1	101,3	286,62	168,62	78,2 \| 94,6 \| 78,4 \| 61,5
Z-130K-05X	16	134	0,605	EN 10270-1	124,8	324,03	190,03	70,3 \| 90,2 \| 70,9 \| 49,8
Z-124BX	14,1	105	0,636	EN 10270-1	101,3	251,88	146,88	73,4 \| 93,4 \| 73,4 \| 53,5
Z-130K-04X	16	109	0,766	EN 10270-1	124,8	259,02	150,02	67,4 \| 91,0 \| 66,7 \| 44,4
Z-141HX	16	121	1,194	EN 10270-1	166,7	248,48	127,48	56,4 \| 87,5 \| 53,4 \| 28,2
Z-144CX	14,5	142	1,352	EN 10270-1	182,5	264,74	122,74	51,9 \| 86,7 \| 47,0 \| 22,0
Z-144BX	14,5	126	1,553	EN 10270-1	182,5	232,84	106,84	51,1 \| 90,4 \| 43,7 \| 19,1
Z-130PX	12	123	1,687	EN 10270-1	162,8	211,39	88,39	49,2 \| 87,1 \| 42,6 \| 17,7

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-115V-27X

Paese d'origine: DE, German; Molla di estensione Z-115V-27X
