Molla di estensione Z-144CX Acciaio per molle Ø 2 x 14,5 x 142 mm / 270°

Prezzi a scalare - Molla di estensione Z-144CX

Quantità Prezzo singolo [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7600 EUR
175 0,7600 EUR
250 0,7600 EUR
350 0,7600 EUR
450 0,7600 EUR

Molla di estensione Acquistare

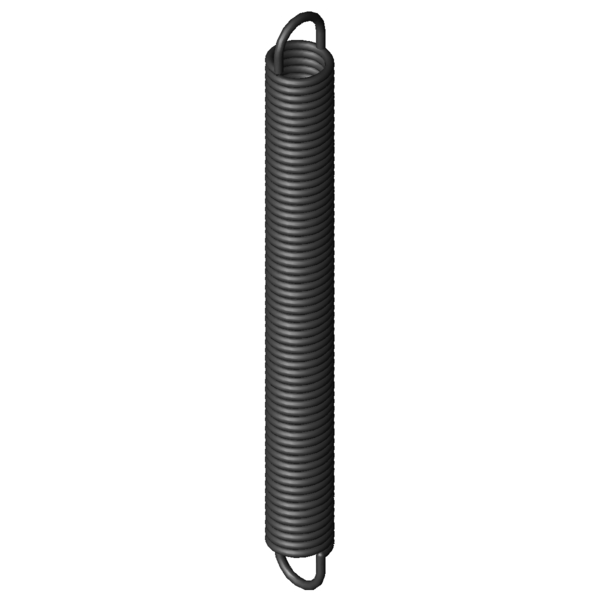

Immagine del prodotto Molla di estensione Z-144CX
Immagine del prodotto Molla di estensione Z-144CX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-144CX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 14,5 mm Diametro esterno delle spire
Dh 17,8 mm Diametro minore del cono
L0 142 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 125,5 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 264,74 mm Lunghezza massima a carico statico
sn 122,74 mm Escursione elastica massima a carico statico
Fn 182,5 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 8,25 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,352 N/mm Costante della molla
F0 16,7 N Forza di precompressione interna
Fntol 10,81 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 43 gradi Tolleranza posizione occhiello
Gew 61,93 g Peso dell’articolo
PG #ZK - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-144CX Acciaio per molle Ø 2 x 14,5 x 142 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-144CX Acciaio per molle Ø 2 x 14,5 x 142 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-144CX Acciaio per molle Ø 2 x 14,5 x 142 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-144CX Acciaio per molle Ø 2 x 14,5 x 142 mm / 270°

calcolo del percorso della forza Molla di estensione Z-144CX

Modulo di richiesta Molla di estensione Z-144CX Acciaio per molle Ø 2 x 14,5 x 142 mm / 270°

Modulo di richiesta Molla di estensione Z-144CX

Molle di estensione simili per Molla di estensione Z-144CX Acciaio per molle Ø 2 x 14,5 x 142 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-144CX EN 10270-1 2 14,5 142 182,5 264,74 122,74 1,352 100,0 | 100,0 | 100,0 | 100,0
RZ-144CX 1.4310 2 14,5 142 153 262,41 120,41 1,161 92,1 | 100,0 | 91,0 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115V-26X 15 113,5 0,339 EN 10270-1 79,83 329,7 216,2 53,0 | 83,9 | 50,3 | 24,8
Z-121NX 15,5 133 0,356 EN 10270-1 92,71 372,82 239,82 55,4 | 89,1 | 51,0 | 26,0
Z-121MX 15,5 120 0,403 EN 10270-1 92,71 331,85 211,85 56,6 | 86,0 | 54,4 | 29,4
Z-124EX 14,1 143 0,445 EN 10270-1 101,3 352,93 209,93 60,5 | 92,2 | 57,0 | 32,5
Z-124DX 14,1 131 0,49 EN 10270-1 101,3 321,65 190,65 61,8 | 89,8 | 59,9 | 35,7
Z-130K-06X 16 159 0,493 EN 10270-1 124,8 392,11 233,11 62,2 | 90,0 | 60,5 | 36,0
Z-124CX 14,1 118 0,554 EN 10270-1 101,3 286,62 168,62 63,8 | 86,8 | 64,1 | 40,4
Z-130K-05X 16 134 0,605 EN 10270-1 124,8 324,03 190,03 67,4 | 91,7 | 66,5 | 44,2
Z-124JX 12,7 139 0,644 EN 10270-1 111,8 299,58 160,58 68,1 | 88,5 | 68,8 | 46,8
Z-127EX 11,6 143 0,837 EN 10270-1 121,5 276,41 133,41 75,7 | 86,4 | 79,3 | 61,3
Z-141JX 16 155 0,89 EN 10270-1 166,7 326,04 171,04 80,4 | 94,1 | 81,6 | 65,5
Z-144EX 14,5 174 1,073 EN 10270-1 182,5 328,54 154,54 87,7 | 93,9 | 89,7 | 79,4
Z-141HX 16 121 1,194 EN 10270-1 166,7 248,48 127,48 91,2 | 91,9 | 93,8 | 87,9
Z-144DX 14,5 158 1,197 EN 10270-1 182,5 296,64 138,64 93,1 | 96,6 | 94,3 | 88,5
Z-144CX 14,5 142 1,352 EN 10270-1 182,5 264,74 122,74 100,0 | 100,0 | 100,0 | 100,0
Z-144BX 14,5 126 1,553 EN 10270-1 182,5 232,84 106,84 92,3 | 96,2 | 93,5 | 87,0
Z-144AX 14,5 112 1,785 EN 10270-1 182,5 204,92 92,92 85,5 | 93,0 | 87,9 | 75,7
Z-147PX 15 151 1,905 EN 10270-1 229,9 260,82 109,82 83,1 | 93,9 | 84,4 | 71,0
Z-147DX 12 154,8 2,337 EN 10270-1 216,4 239 84,2 75,3 | 91,5 | 76,5 | 57,9
Z-147CX 12 138 2,64 EN 10270-1 216,4 212,55 74,55 72,4 | 93,3 | 72,5 | 51,2
Z-162CX 15 173 3,3 EN 10270-1 324,5 262,42 89,42 63,9 | 86,2 | 64,5 | 41,0
Z-162BX 15 153 3,791 EN 10270-1 324,5 230,84 77,84 61,8 | 89,8 | 59,8 | 35,7
Z-162AX 15 136 4,358 EN 10270-1 324,5 203,71 67,71 59,2 | 90,8 | 55,7 | 31,0
Z-162X 15 118 5,126 EN 10270-1 324,5 175,56 57,56 54,8 | 86,6 | 51,6 | 26,4
Z-147UX 11 145 5,861 EN 10270-1 301,2 191,03 46,03 53,3 | 88,2 | 49,0 | 22,7
Z-162U-42X 18 144,5 6 EN 10270-1 452,6 212,64 68,14 50,7 | 81,8 | 47,9 | 22,4
Z-162TX 14 128 11,213 EN 10270-1 466,9 165,52 37,52 44,3 | 86,0 | 34,8 | 11,9
Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202085; Molla di estensione Z-144CX

Paese d'origine: DE, German; Molla di estensione Z-144CX

Immagine del prodotto - Molle a trazione Z-144CX

Immagine del prodotto - Molle a trazione Z-144CX

QR-Code: Molla di estensione Z-144CX

QR-Code - Molle a trazione - Z-144CX | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-144cx.html
