Molla di estensione Z-162BX Acciaio per molle Ø 2,5 x 15 x 153 mm / 270°

Prezzi a scalare - Molla di estensione Z-162BX

Quantità	Prezzo singolo [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Molla di estensione Acquistare

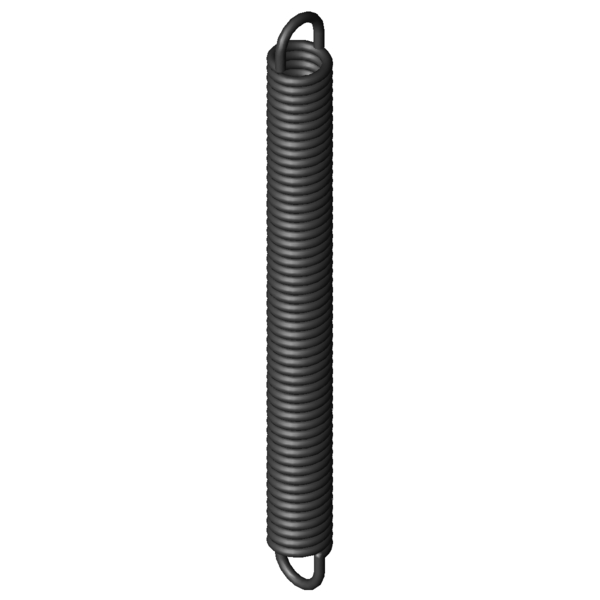

Immagine del prodotto Molla di estensione Z-162BX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162BX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	15	mm	Diametro esterno delle spire
Dh	19,1	mm	Diametro minore del cono
L0	153	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	136,88	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	230,84	mm	Lunghezza massima a carico statico
sn	77,84	mm	Escursione elastica massima a carico statico
Fn	324,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	8,06	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	3,791	N/mm	Costante della molla
F0	29,41	N	Forza di precompressione interna
Fntol	23,88	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	39	gradi	Tolleranza posizione occhiello
Gew	84,76	g	Peso dell’articolo
PG	#ZK	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162BX Acciaio per molle Ø 2,5 x 15 x 153 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162BX Acciaio per molle Ø 2,5 x 15 x 153 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162BX Acciaio per molle Ø 2,5 x 15 x 153 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162BX Acciaio per molle Ø 2,5 x 15 x 153 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162BX

Modulo di richiesta Molla di estensione Z-162BX Acciaio per molle Ø 2,5 x 15 x 153 mm / 270°

Modulo di richiesta Molla di estensione Z-162BX

Molle di estensione simili per Molla di estensione Z-162BX Acciaio per molle Ø 2,5 x 15 x 153 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162BX	EN 10270-1	2,5	15	153	324,5	230,84	77,84	3,791	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162BX	1.4310	2,5	15	153	269,8	228,69	75,69	3,256	91,9 \| 100,0 \| 90,2 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-130K-05X	16	134	0,605	EN 10270-1	124,8	324,03	190,03	52,7 \| 83,7 \| 49,7 \| 24,6
Z-141CX	18	148	0,644	EN 10270-1	149,2	361,33	213,33	54,9 \| 87,0 \| 51,4 \| 26,2
Z-124JX	12,7	139	0,644	EN 10270-1	111,8	299,58	160,58	46,0 \| 79,8 \| 41,5 \| 16,7
Z-141JX	16	155	0,89	EN 10270-1	166,7	326,04	171,04	54,2 \| 90,8 \| 48,4 \| 23,4
Z-144EX	14,5	174	1,073	EN 10270-1	182,5	328,54	154,54	56,6 \| 88,2 \| 53,3 \| 28,3
Z-141HX	16	121	1,194	EN 10270-1	166,7	248,48	127,48	69,2 \| 88,0 \| 70,5 \| 49,0
Z-144DX	14,5	158	1,197	EN 10270-1	182,5	296,64	138,64	59,6 \| 91,2 \| 56,2 \| 31,6
Z-144CX	14,5	142	1,352	EN 10270-1	182,5	264,74	122,74	61,8 \| 89,8 \| 59,8 \| 35,7
Z-144BX	14,5	126	1,553	EN 10270-1	182,5	232,84	106,84	64,0 \| 86,3 \| 64,5 \| 41,0
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	69,9 \| 92,4 \| 70,0 \| 47,3
Z-147PX	15	151	1,905	EN 10270-1	229,9	260,82	109,82	72,2 \| 95,6 \| 70,9 \| 50,2
Z-147DX	12	154,8	2,337	EN 10270-1	216,4	239	84,2	75,8 \| 86,3 \| 79,6 \| 61,7
Z-162DX	15	193	2,912	EN 10270-1	324,5	294,05	101,05	86,2 \| 93,1 \| 88,5 \| 77,0
Z-162CX	15	173	3,3	EN 10270-1	324,5	262,42	89,42	92,2 \| 96,1 \| 93,5 \| 87,0
Z-162BX	15	153	3,791	EN 10270-1	324,5	230,84	77,84	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162AX	15	136	4,358	EN 10270-1	324,5	203,71	67,71	92,3 \| 96,3 \| 93,5 \| 87,0
Z-162X	15	118	5,126	EN 10270-1	324,5	175,56	57,56	84,4 \| 92,4 \| 87,0 \| 73,9
Z-162U-43X	18	162,5	5,23	EN 10270-1	452,6	240,68	78,18	81,5 \| 86,9 \| 85,6 \| 72,0
Z-162U-42X	18	144,5	6	EN 10270-1	452,6	212,64	68,14	64,2 \| 88,8 \| 63,5 \| 40,2
Z-162UX	14	184	7,459	EN 10270-1	466,9	240,41	56,41	70,0 \| 88,6 \| 71,0 \| 50,4
Z-162TX	14	128	11,213	EN 10270-1	466,9	165,52	37,52	60,4 \| 88,8 \| 58,9 \| 33,5

Numero di molle metalliche simili: 20

Numero della tariffa doganale: 73202085; Molla di estensione Z-162BX

Paese d'origine: DE, German; Molla di estensione Z-162BX

Immagine del prodotto - Molle a trazione Z-162BX

QR-Code: Molla di estensione Z-162BX

QR-Code - Molle a trazione - Z-162BX | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-162bx.html
