Molla di estensione Z-162U-42X Acciaio per molle Ø 3 x 18 x 144,5 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-42X

Quantità	Prezzo singolo [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	3,1800 EUR
37	3,1800 EUR
75	3,1800 EUR
125	3,1800 EUR
175	3,1800 EUR
250	3,1800 EUR
350	3,1800 EUR
450	3,1800 EUR

Molla di estensione Acquistare

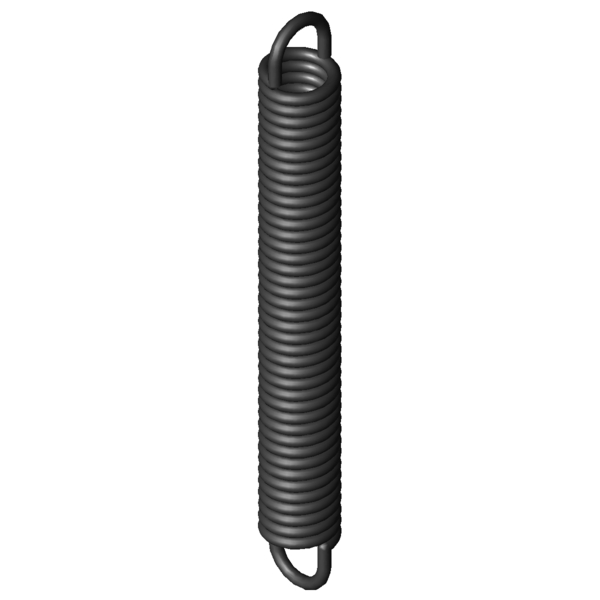

Immagine del prodotto Molla di estensione Z-162U-42X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-42X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	3	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	18	mm	Diametro esterno delle spire
Dh	23,4	mm	Diametro minore del cono
L0	144,5	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	125,25	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	212,64	mm	Lunghezza massima a carico statico
sn	68,14	mm	Escursione elastica massima a carico statico
Fn	452,6	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	9,62	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	6	N/mm	Costante della molla
F0	43,8	N	Forza di precompressione interna
Fntol	33,9	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	34	gradi	Tolleranza posizione occhiello
Gew	111,94	g	Peso dell’articolo
PG	###ZP	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-42X Acciaio per molle Ø 3 x 18 x 144,5 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-42X Acciaio per molle Ø 3 x 18 x 144,5 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-42X Acciaio per molle Ø 3 x 18 x 144,5 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-42X Acciaio per molle Ø 3 x 18 x 144,5 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-42X

Modulo di richiesta Molla di estensione Z-162U-42X Acciaio per molle Ø 3 x 18 x 144,5 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-42X

Molle di estensione simili per Molla di estensione Z-162U-42X Acciaio per molle Ø 3 x 18 x 144,5 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162U-42X	EN 10270-1	3	18	144,5	452,6	212,64	68,14	6	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-42X	1.4310	3	18	144,5	373,9	210,27	65,77	5,153	91,7 \| 100,0 \| 89,6 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-147K-04X	20	156	0,72	EN 10270-1	176,1	380,1	224,1	43,9 \| 85,3 \| 34,7 \| 11,8
Z-141BX	18	132	0,74	EN 10270-1	149,2	317,69	185,69	44,3 \| 86,0 \| 34,8 \| 12,1
Z-141AX	18	118	0,851	EN 10270-1	149,2	279,51	161,51	44,8 \| 82,8 \| 37,6 \| 13,9
Z-147K-03X	20	134	0,868	EN 10270-1	176,1	319,96	185,96	45,8 \| 85,4 \| 37,8 \| 14,3
Z-141JX	16	155	0,89	EN 10270-1	166,7	326,04	171,04	45,3 \| 82,9 \| 38,3 \| 14,7
Z-144CX	14,5	142	1,352	EN 10270-1	182,5	264,74	122,74	50,7 \| 81,8 \| 47,9 \| 22,4
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	58,3 \| 90,5 \| 54,7 \| 29,7
Z-147PX	15	151	1,905	EN 10270-1	229,9	260,82	109,82	57,4 \| 84,1 \| 56,4 \| 31,5
Z-159AX	18,5	141	2,078	EN 10270-1	268,6	259,39	118,39	61,8 \| 92,7 \| 58,5 \| 34,2
Z-159X	18,5	124	2,444	EN 10270-1	268,6	224,67	100,67	64,2 \| 88,8 \| 63,5 \| 40,2
Z-162O-01X	20	146	2,879	EN 10270-1	341,5	255,1	109,1	70,1 \| 94,1 \| 69,0 \| 47,1
Z-162OX	20	138	3,096	EN 10270-1	341,5	239,4	101,4	71,7 \| 92,9 \| 71,3 \| 50,7
Z-162AX	15	136	4,358	EN 10270-1	324,5	203,71	67,71	81,5 \| 86,9 \| 85,5 \| 72,2
Z-162U-43X	18	162,5	5,23	EN 10270-1	452,6	240,68	78,18	92,3 \| 96,3 \| 93,6 \| 87,2
Z-162U-42X	18	144,5	6	EN 10270-1	452,6	212,64	68,14	100,0 \| 100,0 \| 100,0 \| 100,0
Z-177X	19,2	151	6,561	EN 10270-1	510	221,8	70,8	93,0 \| 94,4 \| 92,5 \| 92,2
Z-162U-41X	18	123,5	7,244	EN 10270-1	452,6	179,94	56,44	89,8 \| 95,2 \| 91,4 \| 82,8
Z-177TX	18	165	14,42	EN 10270-1	739,6	211,32	46,32	65,5 \| 90,3 \| 64,6 \| 41,6

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-42X

Paese d'origine: DE, German; Molla di estensione Z-162U-42X
