Molla di estensione Z-162OX Acciaio per molle Ø 2,8 x 20 x 138 mm / 270°

Prezzi a scalare - Molla di estensione Z-162OX

Quantità	Prezzo singolo [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	2,8700 EUR
37	2,8700 EUR
75	2,8700 EUR
125	2,8700 EUR
175	2,8700 EUR
250	2,8700 EUR
350	2,8700 EUR
450	2,8700 EUR

Molla di estensione Acquistare

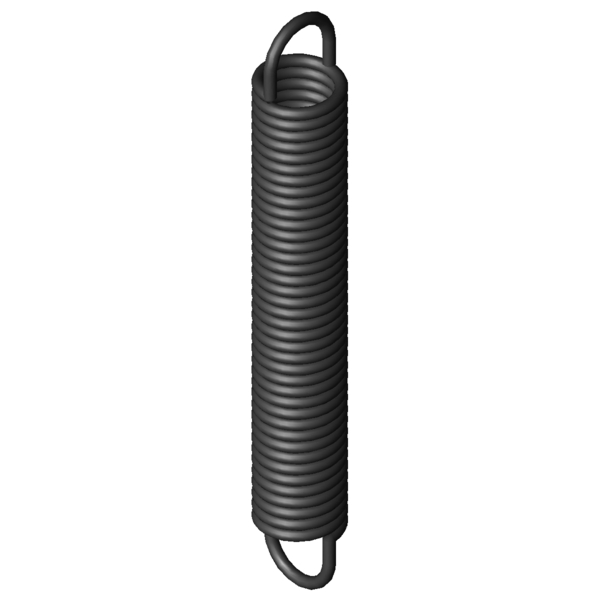

Immagine del prodotto Molla di estensione Z-162OX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162OX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2,8	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	20	mm	Diametro esterno delle spire
Dh	24,6	mm	Diametro minore del cono
L0	138	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	114,1	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	239,4	mm	Lunghezza massima a carico statico
sn	101,4	mm	Escursione elastica massima a carico statico
Fn	341,5	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	11,95	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	3,096	N/mm	Costante della molla
F0	27,55	N	Forza di precompressione interna
Fntol	21,02	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	35	gradi	Tolleranza posizione occhiello
Gew	109,3	g	Peso dell’articolo
PG	###ZM	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162OX Acciaio per molle Ø 2,8 x 20 x 138 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162OX Acciaio per molle Ø 2,8 x 20 x 138 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162OX Acciaio per molle Ø 2,8 x 20 x 138 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162OX Acciaio per molle Ø 2,8 x 20 x 138 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162OX

Modulo di richiesta Molla di estensione Z-162OX Acciaio per molle Ø 2,8 x 20 x 138 mm / 270°

Modulo di richiesta Molla di estensione Z-162OX

Molle di estensione simili per Molla di estensione Z-162OX Acciaio per molle Ø 2,8 x 20 x 138 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162OX	EN 10270-1	2,8	20	138	341,5	239,4	101,4	3,096	64,9 \| 90,8 \| 63,5 \| 40,3
RZ-162OX	1.4310	2,8	20	138	282,9	236,15	98,15	2,659	91,8 \| 100,0 \| 89,8 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-138X	18,6	147	0,587	EN 10270-1	144,7	375,32	228,32	49,4 \| 86,1 \| 43,4 \| 18,8
Z-141CX	18	148	0,644	EN 10270-1	149,2	361,33	213,33	50,4 \| 84,9 \| 45,6 \| 20,8
Z-147K-04X	20	156	0,72	EN 10270-1	176,1	380,1	224,1	53,6 \| 89,0 \| 48,4 \| 23,3
Z-141BX	18	132	0,74	EN 10270-1	149,2	317,69	185,69	74,3 \| 86,2 \| 77,7 \| 59,1
Z-147K-03X	20	134	0,868	EN 10270-1	176,1	319,96	185,96	81,5 \| 91,3 \| 83,6 \| 69,7
Z-156AX	22,5	148	1,064	EN 10270-1	223,8	341,72	193,72	91,2 \| 95,9 \| 92,5 \| 85,0
Z-147K-02X	20	112	1,092	EN 10270-1	176,1	259,81	147,81	86,5 \| 87,7 \| 84,2 \| 87,7
Z-156X	22,5	130	1,251	EN 10270-1	223,8	294,72	164,72	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156KX	20	163,5	1,356	EN 10270-1	249,9	332,91	169,41	67,2 \| 91,2 \| 66,5 \| 43,8
Z-159BX	18,5	159	1,808	EN 10270-1	268,6	295,12	136,12	74,9 \| 89,5 \| 76,6 \| 58,6
Z-156JX	20	123,5	1,916	EN 10270-1	249,9	243,4	119,9	80,3 \| 94,6 \| 81,2 \| 65,2
Z-159AX	18,5	141	2,078	EN 10270-1	268,6	259,39	118,39	80,9 \| 93,2 \| 82,2 \| 67,4
Z-159X	18,5	124	2,444	EN 10270-1	268,6	224,67	100,67	71,9 \| 92,5 \| 72,2 \| 50,9
Z-162O-01X	20	146	2,879	EN 10270-1	341,5	255,1	109,1	66,1 \| 89,1 \| 65,9 \| 43,4
Z-162OX	20	138	3,096	EN 10270-1	341,5	239,4	101,4	64,9 \| 90,8 \| 63,5 \| 40,3
Z-162N-01X	20	112	4,002	EN 10270-1	341,5	190,44	78,44	86,6 \| 93,7 \| 88,7 \| 77,4
Z-162U-42X	18	144,5	6	EN 10270-1	452,6	212,64	68,14	71,7 \| 92,9 \| 71,3 \| 50,7
Z-177X	19,2	151	6,561	EN 10270-1	510	221,8	70,8	68,9 \| 91,6 \| 68,4 \| 46,8
Z-162U-41X	18	123,5	7,244	EN 10270-1	452,6	179,94	56,44	66,2 \| 90,9 \| 65,6 \| 42,0
Z-203X	24	141	11,748	EN 10270-1	765,7	200,33	59,33	42,0 \| 82,8 \| 32,6 \| 10,5

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione Z-162OX

Paese d'origine: DE, German; Molla di estensione Z-162OX
