Molla di estensione Z-156X Acciaio per molle Ø 2,5 x 22,5 x 130 mm / 270°

Prezzi a scalare - Molla di estensione Z-156X

Quantità Prezzo singolo [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,9700 EUR
175 0,9700 EUR
250 0,9700 EUR
350 0,9700 EUR
450 0,9700 EUR

Molla di estensione Acquistare

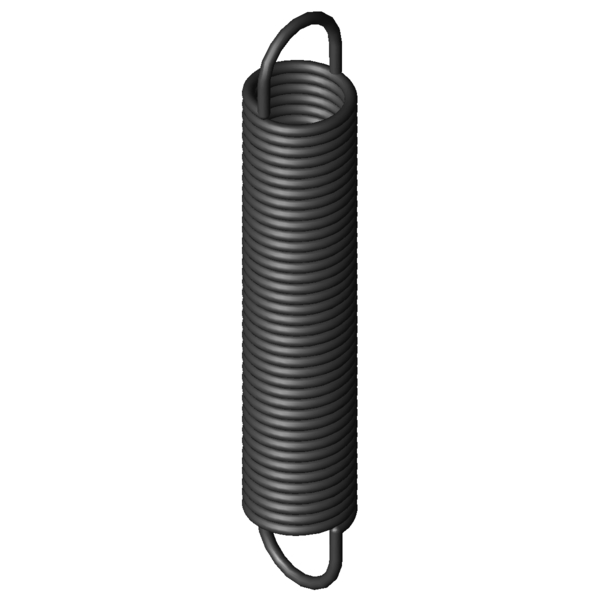

Immagine del prodotto Molla di estensione Z-156X
Immagine del prodotto Molla di estensione Z-156X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-156X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,5 mm Diametro del filo
D mm Diametro medio delle spire
De 22,5 mm Diametro esterno delle spire
Dh 26,6 mm Diametro minore del cono
L0 130 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 101,88 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 294,72 mm Lunghezza massima a carico statico
sn 164,72 mm Escursione elastica massima a carico statico
Fn 223,8 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 14,06 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,251 N/mm Costante della molla
F0 17,71 N Forza di precompressione interna
Fntol 11,66 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 36 gradi Tolleranza posizione occhiello
Gew 101,2 g Peso dell’articolo
PG #ZM - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-156X Acciaio per molle Ø 2,5 x 22,5 x 130 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-156X Acciaio per molle Ø 2,5 x 22,5 x 130 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-156X Acciaio per molle Ø 2,5 x 22,5 x 130 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-156X Acciaio per molle Ø 2,5 x 22,5 x 130 mm / 270°

calcolo del percorso della forza Molla di estensione Z-156X

Modulo di richiesta Molla di estensione Z-156X Acciaio per molle Ø 2,5 x 22,5 x 130 mm / 270°

Modulo di richiesta Molla di estensione Z-156X

Molle di estensione simili per Molla di estensione Z-156X Acciaio per molle Ø 2,5 x 22,5 x 130 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-156X EN 10270-1 2,5 22,5 130 223,8 294,72 164,72 1,251 100,0 | 100,0 | 100,0 | 100,0
RZ-156X 1.4310 2,5 22,5 130 186,1 290,15 160,15 1,075 91,9 | 100,0 | 90,2 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-118AX 21,6 117 0,155 EN 10270-1 67,4 525,4 408,4 43,6 | 83,3 | 35,2 | 12,1
Z-130E-14X 24 143,5 0,164 EN 10270-1 84,2 634,36 490,86 44,6 | 85,4 | 35,6 | 12,6
Z-130E-13X 24 107,5 0,246 EN 10270-1 84,2 434,05 326,55 48,6 | 82,8 | 44,0 | 19,0
Z-130K-01X 20 145 0,274 EN 10270-1 100,9 488,33 343,33 50,6 | 83,5 | 46,5 | 21,6
Z-130KX 20 136 0,297 EN 10270-1 100,9 452,82 316,82 52,5 | 85,5 | 48,5 | 23,4
Z-136CX 22 154 0,33 EN 10270-1 123,3 500,88 346,88 54,9 | 87,4 | 51,3 | 26,2
Z-136BX 22 138 0,379 EN 10270-1 123,3 439,94 301,94 58,5 | 90,7 | 54,8 | 30,1
Z-136AX 22 124 0,436 EN 10270-1 123,3 386,62 262,62 61,5 | 91,1 | 58,9 | 34,6
Z-136X 22 110 0,513 EN 10270-1 123,3 333,3 223,3 64,2 | 87,5 | 64,4 | 40,6
Z-147JX 24 122 0,579 EN 10270-1 148 360,58 238,58 68,4 | 91,9 | 67,6 | 45,7
Z-141BX 18 132 0,74 EN 10270-1 149,2 317,69 185,69 74,3 | 86,2 | 77,7 | 59,1
Z-147K-03X 20 134 0,868 EN 10270-1 176,1 319,96 185,96 81,5 | 91,3 | 83,6 | 69,7
Z-156AX 22,5 148 1,064 EN 10270-1 223,8 341,72 193,72 91,2 | 95,9 | 92,5 | 85,0
Z-147K-02X 20 112 1,092 EN 10270-1 176,1 259,81 147,81 86,5 | 87,7 | 84,2 | 87,7
Z-156X 22,5 130 1,251 EN 10270-1 223,8 294,72 164,72 100,0 | 100,0 | 100,0 | 100,0
Z-162K-01X 25 143 1,477 EN 10270-1 277,6 316,29 173,29 87,6 | 90,1 | 87,8 | 84,8
Z-156JX 20 123,5 1,916 EN 10270-1 249,9 243,4 119,9 80,3 | 94,6 | 81,2 | 65,2
Z-159X 18,5 124 2,444 EN 10270-1 268,6 224,67 100,67 71,9 | 92,5 | 72,2 | 50,9
Z-162U-31X 24 133 2,64 EN 10270-1 348,5 254,61 121,61 69,3 | 91,6 | 69,0 | 47,4
Z-162O-01X 20 146 2,879 EN 10270-1 341,5 255,1 109,1 66,1 | 89,1 | 65,9 | 43,4
Z-162OX 20 138 3,096 EN 10270-1 341,5 239,4 101,4 64,9 | 90,8 | 63,5 | 40,3
Z-162U-30X 24 115 3,211 EN 10270-1 348,5 214,99 99,99 63,3 | 88,5 | 62,5 | 39,0
Z-174X 23,2 158 3,359 EN 10270-1 430,1 277 119 61,8 | 85,8 | 62,1 | 37,6
Z-173X 23,2 110 5,395 EN 10270-1 430,1 184,1 74,1 52,8 | 86,6 | 48,5 | 23,4
Z-177NX 25 122 7,054 EN 10270-1 555,1 195,49 73,49 48,3 | 84,4 | 42,5 | 18,0
Z-203X 24 141 11,748 EN 10270-1 765,7 200,33 59,33 42,0 | 82,8 | 32,6 | 10,5
Z-202AX 24 113,5 15,71 EN 10270-1 765,7 157,9 44,4 39,1 | 81,2 | 28,1 | 7,9
Z-230JX 25 124 23,37 EN 10270-1 1008 162,4 38,4 36,1 | 80,3 | 22,8 | 5,2
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-156X

Paese d'origine: DE, German; Molla di estensione Z-156X
