Molla di estensione Z-156AX Acciaio per molle Ø 2,5 x 22,5 x 148 mm / 270°

Prezzi a scalare - Molla di estensione Z-156AX

Quantità Prezzo singolo [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,9700 EUR
175 0,9700 EUR
250 0,9700 EUR
350 0,9700 EUR
450 0,9700 EUR

Molla di estensione Acquistare

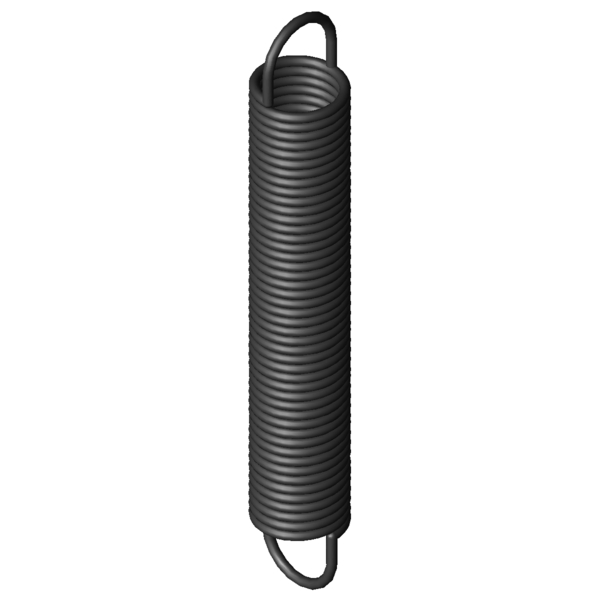

Immagine del prodotto Molla di estensione Z-156AX
Immagine del prodotto Molla di estensione Z-156AX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-156AX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,5 mm Diametro del filo
D mm Diametro medio delle spire
De 22,5 mm Diametro esterno delle spire
Dh 26,6 mm Diametro minore del cono
L0 148 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 119,38 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 341,72 mm Lunghezza massima a carico statico
sn 193,72 mm Escursione elastica massima a carico statico
Fn 223,8 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 14,31 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 1,064 N/mm Costante della molla
F0 17,71 N Forza di precompressione interna
Fntol 11,39 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 39 gradi Tolleranza posizione occhiello
Gew 118,2 g Peso dell’articolo
PG #ZM - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-156AX Acciaio per molle Ø 2,5 x 22,5 x 148 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-156AX Acciaio per molle Ø 2,5 x 22,5 x 148 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-156AX Acciaio per molle Ø 2,5 x 22,5 x 148 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-156AX Acciaio per molle Ø 2,5 x 22,5 x 148 mm / 270°

calcolo del percorso della forza Molla di estensione Z-156AX

Modulo di richiesta Molla di estensione Z-156AX Acciaio per molle Ø 2,5 x 22,5 x 148 mm / 270°

Modulo di richiesta Molla di estensione Z-156AX

Molle di estensione simili per Molla di estensione Z-156AX Acciaio per molle Ø 2,5 x 22,5 x 148 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-156AX EN 10270-1 2,5 22,5 148 223,8 341,72 193,72 1,064 100,0 | 100,0 | 100,0 | 100,0
RZ-156AX 1.4310 2,5 22,5 148 186,1 336,36 188,36 0,914 91,9 | 100,0 | 90,2 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-133AX 27 146 0,194 EN 10270-1 101,2 632,1 486,1 49,3 | 87,3 | 42,5 | 18,0
Z-121EX 17,6 149 0,21 EN 10270-1 82,12 510,42 361,42 48,4 | 80,5 | 45,1 | 19,7
Z-130K-01X 20 145 0,274 EN 10270-1 100,9 488,33 343,33 54,2 | 86,3 | 50,8 | 25,4
Z-136DX 22 170 0,292 EN 10270-1 123,3 561,82 391,82 55,9 | 88,3 | 52,3 | 27,2
Z-130KX 20 136 0,297 EN 10270-1 100,9 452,82 316,82 55,0 | 84,3 | 53,1 | 27,6
Z-136CX 22 154 0,33 EN 10270-1 123,3 500,88 346,88 59,2 | 91,3 | 55,5 | 30,8
Z-136BX 22 138 0,379 EN 10270-1 123,3 439,94 301,94 61,8 | 90,3 | 59,6 | 35,3
Z-147KX 24 166 0,386 EN 10270-1 148 524,62 358,62 62,0 | 90,3 | 60,1 | 35,7
Z-136AX 22 124 0,436 EN 10270-1 123,3 386,62 262,62 64,1 | 87,2 | 64,4 | 40,6
Z-138X 18,6 147 0,587 EN 10270-1 144,7 375,32 228,32 72,3 | 87,3 | 74,8 | 54,9
Z-141CX 18 148 0,644 EN 10270-1 149,2 361,33 213,33 75,3 | 86,7 | 78,7 | 60,5
Z-147K-04X 20 156 0,72 EN 10270-1 176,1 380,1 224,1 80,4 | 90,6 | 82,6 | 68,0
Z-147K-03X 20 134 0,868 EN 10270-1 176,1 319,96 185,96 86,2 | 89,1 | 87,3 | 82,0
Z-156BX 22,5 165 0,925 EN 10270-1 223,8 387,73 222,73 92,3 | 96,6 | 93,5 | 87,0
Z-156AX 22,5 148 1,064 EN 10270-1 223,8 341,72 193,72 100,0 | 100,0 | 100,0 | 100,0
Z-156X 22,5 130 1,251 EN 10270-1 223,8 294,72 164,72 91,2 | 95,9 | 92,5 | 85,0
Z-156KX 20 163,5 1,356 EN 10270-1 249,9 332,91 169,41 86,7 | 93,1 | 88,5 | 78,3
Z-162K-01X 25 143 1,477 EN 10270-1 277,6 316,29 173,29 83,0 | 92,0 | 85,0 | 72,1
Z-159AX 18,5 141 2,078 EN 10270-1 268,6 259,39 118,39 71,9 | 92,5 | 72,2 | 50,9
Z-162U-32X 24 154 2,187 EN 10270-1 348,5 300,84 146,84 69,9 | 91,1 | 70,0 | 48,7
Z-162U-31X 24 133 2,64 EN 10270-1 348,5 254,61 121,61 64,3 | 89,0 | 63,5 | 40,3
Z-162O-01X 20 146 2,879 EN 10270-1 341,5 255,1 109,1 63,4 | 92,3 | 60,9 | 36,9
Z-162OX 20 138 3,096 EN 10270-1 341,5 239,4 101,4 61,2 | 90,5 | 58,9 | 34,3
Z-174X 23,2 158 3,359 EN 10270-1 430,1 277 119 59,4 | 89,6 | 56,7 | 32,0
Z-162U-42X 18 144,5 6 EN 10270-1 452,6 212,64 68,14 48,9 | 87,0 | 42,3 | 17,4
Z-177X 19,2 151 6,561 EN 10270-1 510 221,8 70,8 47,8 | 87,2 | 40,2 | 16,0
Z-203X 24 141 11,748 EN 10270-1 765,7 200,33 59,33 40,9 | 83,8 | 29,9 | 9,0
Z-231X 25 156 17,424 EN 10270-1 1008 207,44 51,44 36,8 | 80,1 | 24,4 | 5,9
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-156AX

Paese d'origine: DE, German; Molla di estensione Z-156AX

Immagine del prodotto - Molle a trazione Z-156AX

Immagine del prodotto - Molle a trazione Z-156AX

QR-Code: Molla di estensione Z-156AX

QR-Code - Molle a trazione - Z-156AX | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-156ax.html
