Molla di estensione Z-231X Acciaio per molle Ø 4,5 x 25 x 156 mm / 270°

Prezzi a scalare - Molla di estensione Z-231X

Quantità	Prezzo singolo [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	4,2800 EUR
37	4,2800 EUR
75	4,2800 EUR
125	4,2800 EUR
175	4,2800 EUR
250	4,2800 EUR
350	4,2800 EUR

Molla di estensione Acquistare

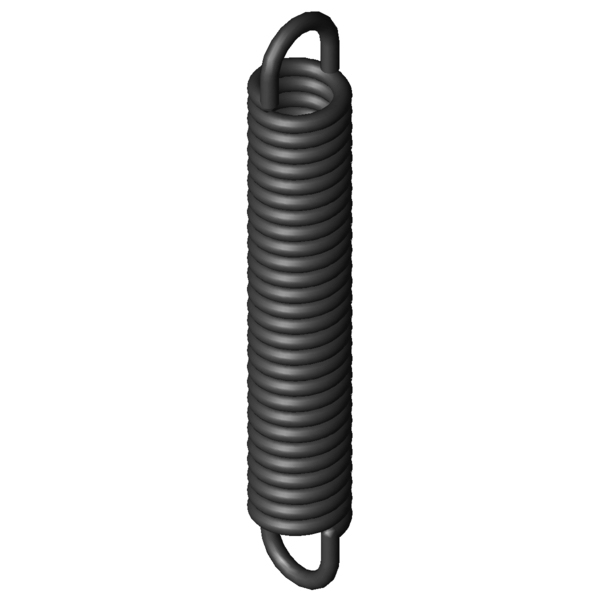

Immagine del prodotto Molla di estensione Z-231X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-231X

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	4,5	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dh	32,1	mm	Diametro minore del cono
L0	156	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	129,38	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	207,44	mm	Lunghezza massima a carico statico
sn	51,44	mm	Escursione elastica massima a carico statico
Fn	1008	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	13,31	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	17,424	N/mm	Costante della molla
F0	110	N	Forza di precompressione interna
Fntol	82,7	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	28	gradi	Tolleranza posizione occhiello
Gew	238,9327	g	Peso dell’articolo
PG	###AG	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-231X Acciaio per molle Ø 4,5 x 25 x 156 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-231X Acciaio per molle Ø 4,5 x 25 x 156 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-231X Acciaio per molle Ø 4,5 x 25 x 156 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-231X Acciaio per molle Ø 4,5 x 25 x 156 mm / 270°

calcolo del percorso della forza Molla di estensione Z-231X

Modulo di richiesta Molla di estensione Z-231X Acciaio per molle Ø 4,5 x 25 x 156 mm / 270°

Modulo di richiesta Molla di estensione Z-231X

Molle di estensione simili per Molla di estensione Z-231X Acciaio per molle Ø 4,5 x 25 x 156 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-231X	EN 10270-1	4,5	25	156	1008	207,44	51,44	17,424	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 1

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-162K-02X	25	171	1,174	EN 10270-1	277,6	389,01	218,01	38,8 \| 84,5 \| 25,6 \| 6,5
Z-162K-01X	25	143	1,477	EN 10270-1	277,6	316,29	173,29	40,5 \| 84,6 \| 28,6 \| 8,2
Z-171X	28,2	166	1,72	EN 10270-1	358,7	360,93	194,93	41,7 \| 84,6 \| 31,0 \| 9,4
Z-162U-33X	24	172	1,906	EN 10270-1	348,5	340,46	168,46	42,5 \| 84,5 \| 32,6 \| 10,6
Z-162U-32X	24	154	2,187	EN 10270-1	348,5	300,84	146,84	44,7 \| 87,1 \| 34,8 \| 12,1
Z-162U-31X	24	133	2,64	EN 10270-1	348,5	254,61	121,61	45,2 \| 82,6 \| 38,4 \| 14,6
Z-174AX	23,2	180	2,856	EN 10270-1	430,1	319,96	139,96	51,3 \| 82,5 \| 48,3 \| 23,0
Z-174X	23,2	158	3,359	EN 10270-1	430,1	277	119	49,6 \| 87,5 \| 42,9 \| 18,4
Z-177OX	25	176	4,392	EN 10270-1	555,1	294,03	118,03	60,7 \| 87,3 \| 59,5 \| 35,2
Z-195X	29	149	6,015	EN 10270-1	645,8	249,05	100,05	60,3 \| 90,2 \| 57,7 \| 32,9
Z-177NX	25	122	7,054	EN 10270-1	555,1	195,49	73,49	62,4 \| 86,1 \| 62,5 \| 38,5
Z-224X	30	163	9,079	EN 10270-1	858,7	249,66	86,66	72,0 \| 93,0 \| 72,3 \| 50,6
Z-203X	24	141	11,748	EN 10270-1	765,7	200,33	59,33	79,7 \| 91,8 \| 81,3 \| 65,9
Z-232X	25	183	14,368	EN 10270-1	1008	245,56	62,56	89,8 \| 95,0 \| 91,4 \| 82,8
Z-231X	25	156	17,424	EN 10270-1	1008	207,44	51,44	100,0 \| 100,0 \| 100,0 \| 100,0
Z-230JX	25	124	23,37	EN 10270-1	1008	162,4	38,4	85,0 \| 93,2 \| 87,3 \| 74,7

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202085; Molla di estensione Z-231X

Paese d'origine: DE, German; Molla di estensione Z-231X
