Molla di estensione Z-162U-31X Acciaio per molle Ø 3 x 24 x 133 mm / 270°

Prezzi a scalare - Molla di estensione Z-162U-31X

Quantità Prezzo singolo [EUR]
1 7,0400 EUR
2 4,4400 EUR
3 3,4600 EUR
7 2,9500 EUR
17 2,9500 EUR
37 2,9500 EUR
75 2,9500 EUR
125 2,9500 EUR
175 2,9500 EUR
250 2,9500 EUR
350 2,9500 EUR
450 2,9500 EUR

Molla di estensione Acquistare

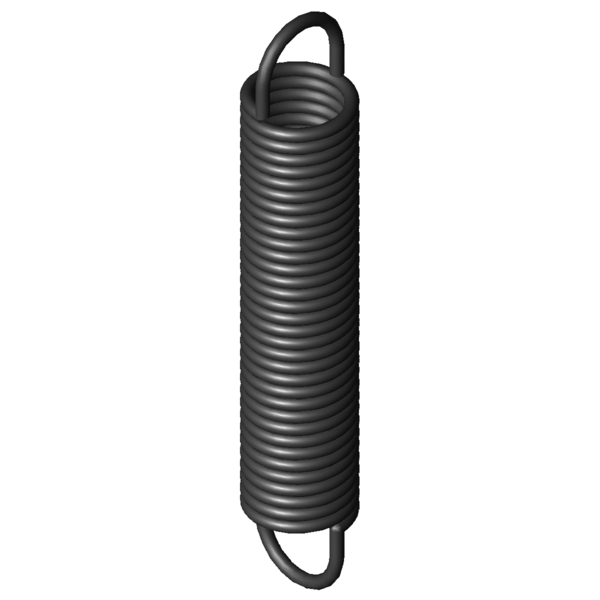

Immagine del prodotto Molla di estensione Z-162U-31X
Immagine del prodotto Molla di estensione Z-162U-31X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-162U-31X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 3 mm Diametro del filo
D mm Diametro medio delle spire
De 24 mm Diametro esterno delle spire
Dh 28,9 mm Diametro minore del cono
L0 133 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 104,25 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 254,61 mm Lunghezza massima a carico statico
sn 121,61 mm Escursione elastica massima a carico statico
Fn 348,5 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 14,37 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 2,64 N/mm Costante della molla
F0 27,5 N Forza di precompressione interna
Fntol 19,3 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,35 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 33 gradi Tolleranza posizione occhiello
Gew 131,1 g Peso dell’articolo
PG ###ZN - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-162U-31X Acciaio per molle Ø 3 x 24 x 133 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-162U-31X Acciaio per molle Ø 3 x 24 x 133 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-162U-31X Acciaio per molle Ø 3 x 24 x 133 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-162U-31X Acciaio per molle Ø 3 x 24 x 133 mm / 270°

calcolo del percorso della forza Molla di estensione Z-162U-31X

Modulo di richiesta Molla di estensione Z-162U-31X Acciaio per molle Ø 3 x 24 x 133 mm / 270°

Modulo di richiesta Molla di estensione Z-162U-31X

Molle di estensione simili per Molla di estensione Z-162U-31X Acciaio per molle Ø 3 x 24 x 133 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-162U-31X EN 10270-1 3 24 133 348,5 254,61 121,61 2,64 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-31X 1.4310 3 24 133 287,9 250,28 117,28 2,268 91,7 | 100,0 | 89,5 | 85,7
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-130KX 20 136 0,297 EN 10270-1 100,9 452,82 316,82 41,7 | 80,4 | 33,7 | 11,1
Z-136CX 22 154 0,33 EN 10270-1 123,3 500,88 346,88 43,1 | 81,6 | 35,2 | 12,4
Z-136BX 22 138 0,379 EN 10270-1 123,3 439,94 301,94 45,7 | 84,9 | 37,8 | 14,2
Z-147KX 24 166 0,386 EN 10270-1 148 524,62 358,62 45,7 | 84,5 | 38,2 | 14,4
Z-136AX 22 124 0,436 EN 10270-1 123,3 386,62 262,62 47,0 | 83,9 | 40,8 | 16,4
Z-136X 22 110 0,513 EN 10270-1 123,3 333,3 223,3 48,2 | 80,3 | 44,9 | 19,3
Z-147JX 24 122 0,579 EN 10270-1 148 360,58 238,58 52,2 | 88,4 | 46,7 | 21,6
Z-153X 27,5 138 0,641 EN 10270-1 184,9 405,23 267,23 54,1 | 89,0 | 49,3 | 24,1
Z-147K-03X 20 134 0,868 EN 10270-1 176,1 319,96 185,96 58,8 | 85,3 | 58,0 | 33,0
Z-156AX 22,5 148 1,064 EN 10270-1 223,8 341,72 193,72 64,3 | 89,0 | 63,5 | 40,3
Z-156X 22,5 130 1,251 EN 10270-1 223,8 294,72 164,72 69,3 | 91,6 | 69,0 | 47,4
Z-162K-01X 25 143 1,477 EN 10270-1 277,6 316,29 173,29 75,0 | 94,1 | 74,9 | 55,9
Z-156JX 20 123,5 1,916 EN 10270-1 249,9 243,4 119,9 81,5 | 86,5 | 85,2 | 72,7
Z-162U-32X 24 154 2,187 EN 10270-1 348,5 300,84 146,84 89,9 | 95,5 | 91,4 | 82,8
Z-162U-31X 24 133 2,64 EN 10270-1 348,5 254,61 121,61 100,0 | 100,0 | 100,0 | 100,0
Z-162OX 20 138 3,096 EN 10270-1 341,5 239,4 101,4 88,9 | 91,0 | 90,7 | 85,1
Z-162U-30X 24 115 3,211 EN 10270-1 348,5 214,99 99,99 89,6 | 95,5 | 91,1 | 82,2
Z-174X 23,2 158 3,359 EN 10270-1 430,1 277 119 86,8 | 91,5 | 89,4 | 79,3
Z-173X 23,2 110 5,395 EN 10270-1 430,1 184,1 74,1 70,5 | 91,0 | 71,0 | 49,4
Z-177NX 25 122 7,054 EN 10270-1 555,1 195,49 73,49 63,3 | 90,4 | 61,6 | 37,9
Z-203X 24 141 11,748 EN 10270-1 765,7 200,33 59,33 53,0 | 89,8 | 47,2 | 22,2
Z-202AX 24 113,5 15,71 EN 10270-1 765,7 157,9 44,4 48,1 | 86,8 | 41,0 | 16,6
Z-231X 25 156 17,424 EN 10270-1 1008 207,44 51,44 45,2 | 82,6 | 38,4 | 14,6
Z-230JX 25 124 23,37 EN 10270-1 1008 162,4 38,4 43,1 | 85,3 | 33,1 | 10,9
Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202085; Molla di estensione Z-162U-31X

Paese d'origine: DE, German; Molla di estensione Z-162U-31X

Immagine del prodotto - Molle a trazione Z-162U-31X

Immagine del prodotto - Molle a trazione Z-162U-31X

QR-Code: Molla di estensione Z-162U-31X

QR-Code - Molle a trazione - Z-162U-31X | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-162u-31x.html
