Molla di estensione Z-136BX Acciaio per molle Ø 2 x 22 x 138 mm / 270°

Prezzi a scalare - Molla di estensione Z-136BX

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Molla di estensione Acquistare

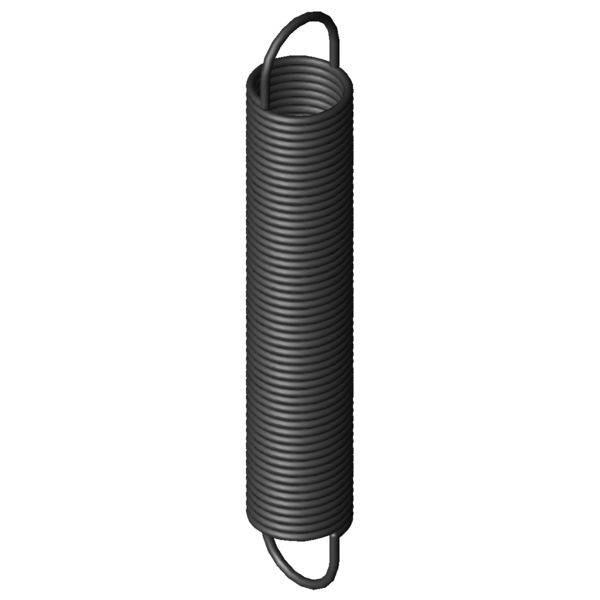

Immagine del prodotto Molla di estensione Z-136BX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-136BX

Simboli	Valore	Unità	Descrizione
Materiale	EN 10270-1	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	22	mm	Diametro esterno delle spire
Dh	25,5	mm	Diametro minore del cono
L0	138	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	109,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	439,94	mm	Lunghezza massima a carico statico
sn	301,94	mm	Escursione elastica massima a carico statico
Fn	123,3	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	14,25	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,379	N/mm	Costante della molla
F0	8,881	N	Forza di precompressione interna
Fntol	6,05	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	2,4	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	47	gradi	Tolleranza posizione occhiello
Gew	86,49	g	Peso dell’articolo
PG	ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-136BX Acciaio per molle Ø 2 x 22 x 138 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-136BX Acciaio per molle Ø 2 x 22 x 138 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-136BX Acciaio per molle Ø 2 x 22 x 138 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-136BX Acciaio per molle Ø 2 x 22 x 138 mm / 270°

calcolo del percorso della forza Molla di estensione Z-136BX

Modulo di richiesta Molla di estensione Z-136BX Acciaio per molle Ø 2 x 22 x 138 mm / 270°

Modulo di richiesta Molla di estensione Z-136BX

Molle di estensione simili per Molla di estensione Z-136BX Acciaio per molle Ø 2 x 22 x 138 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
Z-136BX	EN 10270-1	2	22	138	123,3	439,94	301,94	0,379	61,8 \| 90,3 \| 59,6 \| 35,3
RZ-136BX	1.4310	2	22	138	103,4	433,79	295,79	0,326	92,2 \| 100,0 \| 90,9 \| 85,6

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
Z-115V-17X	20	133	0,117	EN 10270-1	60,54	617,23	484,23	57,9 \| 87,4 \| 55,7 \| 30,6
Z-115V-16X	20	121	0,132	EN 10270-1	60,54	549,69	428,69	59,6 \| 84,5 \| 59,8 \| 34,6
Z-118AX	21,6	117	0,155	EN 10270-1	67,4	525,4	408,4	64,1 \| 87,7 \| 64,3 \| 40,4
Z-130E-14X	24	143,5	0,164	EN 10270-1	84,2	634,36	490,86	48,5 \| 79,2 \| 46,1 \| 20,2
Z-121DX	17,6	136	0,234	EN 10270-1	82,12	460,35	324,35	76,0 \| 86,2 \| 79,8 \| 62,0
Z-130K-01X	20	145	0,274	EN 10270-1	100,9	488,33	343,33	54,2 \| 86,3 \| 50,8 \| 25,4
Z-136DX	22	170	0,292	EN 10270-1	123,3	561,82	391,82	55,9 \| 88,3 \| 52,3 \| 27,2
Z-130KX	20	136	0,297	EN 10270-1	100,9	452,82	316,82	55,0 \| 84,3 \| 53,1 \| 27,6
Z-136CX	22	154	0,33	EN 10270-1	123,3	500,88	346,88	59,2 \| 91,3 \| 55,5 \| 30,8
Z-136BX	22	138	0,379	EN 10270-1	123,3	439,94	301,94	61,8 \| 90,3 \| 59,6 \| 35,3
Z-136AX	22	124	0,436	EN 10270-1	123,3	386,62	262,62	64,1 \| 87,2 \| 64,4 \| 40,6
Z-136X	22	110	0,513	EN 10270-1	123,3	333,3	223,3	84,7 \| 93,2 \| 87,0 \| 74,0
Z-147JX	24	122	0,579	EN 10270-1	148	360,58	238,58	79,1 \| 90,3 \| 81,2 \| 65,8
Z-138X	18,6	147	0,587	EN 10270-1	144,7	375,32	228,32	72,3 \| 87,3 \| 74,8 \| 54,9
Z-147K-04X	20	156	0,72	EN 10270-1	176,1	380,1	224,1	80,4 \| 90,6 \| 82,6 \| 68,0
Z-141BX	18	132	0,74	EN 10270-1	149,2	317,69	185,69	71,8 \| 92,5 \| 72,1 \| 50,8
Z-147K-03X	20	134	0,868	EN 10270-1	176,1	319,96	185,96	86,2 \| 89,1 \| 87,3 \| 82,0
Z-156BX	22,5	165	0,925	EN 10270-1	223,8	387,73	222,73	92,3 \| 96,6 \| 93,5 \| 87,0
Z-156AX	22,5	148	1,064	EN 10270-1	223,8	341,72	193,72	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156X	22,5	130	1,251	EN 10270-1	223,8	294,72	164,72	91,2 \| 95,9 \| 92,5 \| 85,0
Z-162K-01X	25	143	1,477	EN 10270-1	277,6	316,29	173,29	83,0 \| 92,0 \| 85,0 \| 72,1
Z-156JX	20	123,5	1,916	EN 10270-1	249,9	243,4	119,9	50,3 \| 86,8 \| 44,5 \| 19,6
Z-159AX	18,5	141	2,078	EN 10270-1	268,6	259,39	118,39	71,9 \| 92,5 \| 72,2 \| 50,9
Z-162U-32X	24	154	2,187	EN 10270-1	348,5	300,84	146,84	69,9 \| 91,1 \| 70,0 \| 48,7
Z-162U-31X	24	133	2,64	EN 10270-1	348,5	254,61	121,61	64,3 \| 89,0 \| 63,5 \| 40,3

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202085; Molla di estensione Z-136BX

Paese d'origine: DE, German; Molla di estensione Z-136BX

Immagine del prodotto - Molle a trazione Z-136BX

QR-Code: Molla di estensione Z-136BX

QR-Code - Molle a trazione - Z-136BX | https://www.federnshop.com/it/prodotti/molle-a-trazione/z-136bx.html
