Molla di estensione Z-147K-03X Acciaio per molle Ø 2,2 x 20 x 134 mm / 270°

Prezzi a scalare - Molla di estensione Z-147K-03X

Quantità Prezzo singolo [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,8600 EUR
175 0,8600 EUR
250 0,8600 EUR
350 0,8600 EUR
450 0,8600 EUR

Molla di estensione Acquistare

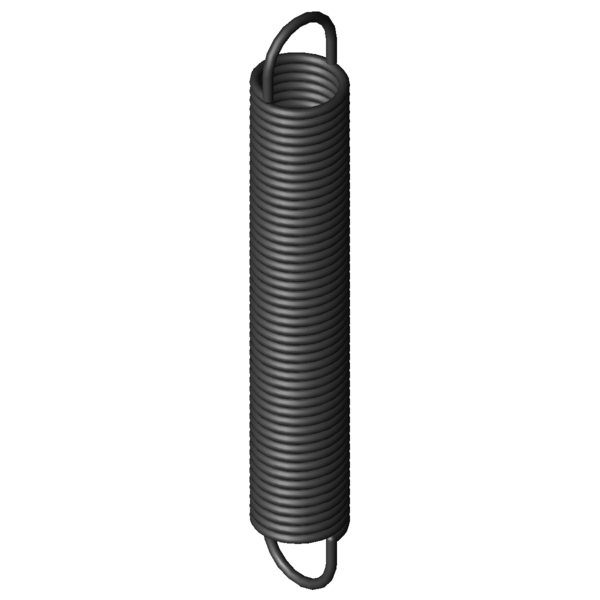

Immagine del prodotto Molla di estensione Z-147K-03X
Immagine del prodotto Molla di estensione Z-147K-03X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-147K-03X

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2,2 mm Diametro del filo
D mm Diametro medio delle spire
De 20 mm Diametro esterno delle spire
Dh 23,8 mm Diametro minore del cono
L0 134 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 109,45 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 319,96 mm Lunghezza massima a carico statico
sn 185,96 mm Escursione elastica massima a carico statico
Fn 176,1 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 12,27 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,868 N/mm Costante della molla
F0 14,71 N Forza di precompressione interna
Fntol 9,1 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2,4 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,45 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 41 gradi Tolleranza posizione occhiello
Gew 84,84 g Peso dell’articolo
PG #ZL - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-147K-03X Acciaio per molle Ø 2,2 x 20 x 134 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-147K-03X Acciaio per molle Ø 2,2 x 20 x 134 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-147K-03X Acciaio per molle Ø 2,2 x 20 x 134 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-147K-03X Acciaio per molle Ø 2,2 x 20 x 134 mm / 270°

calcolo del percorso della forza Molla di estensione Z-147K-03X

Modulo di richiesta Molla di estensione Z-147K-03X Acciaio per molle Ø 2,2 x 20 x 134 mm / 270°

Modulo di richiesta Molla di estensione Z-147K-03X

Molle di estensione simili per Molla di estensione Z-147K-03X Acciaio per molle Ø 2,2 x 20 x 134 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-147K-03X EN 10270-1 2,2 20 134 176,1 319,96 185,96 0,868 100,0 | 100,0 | 100,0 | 100,0
RZ-147K-03X 1.4310 2,2 20 134 147,2 315,76 181,76 0,746 92,1 | 100,0 | 90,7 | 85,5
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115V-15X 20 109 0,152 EN 10270-1 60,54 482,15 373,15 47,5 | 83,2 | 42,1 | 17,1
Z-118AX 21,6 117 0,155 EN 10270-1 67,4 525,4 408,4 47,8 | 84,2 | 41,9 | 17,4
Z-121DX 17,6 136 0,234 EN 10270-1 82,12 460,35 324,35 55,0 | 86,4 | 52,0 | 26,7
Z-121CX 17,6 123 0,268 EN 10270-1 82,12 405,9 282,9 57,0 | 84,2 | 56,2 | 30,7
Z-130K-01X 20 145 0,274 EN 10270-1 100,9 488,33 343,33 59,4 | 91,4 | 55,7 | 31,0
Z-130KX 20 136 0,297 EN 10270-1 100,9 452,82 316,82 61,7 | 93,4 | 58,0 | 33,6
Z-136BX 22 138 0,379 EN 10270-1 123,3 439,94 301,94 67,3 | 93,0 | 65,8 | 43,1
Z-136AX 22 124 0,436 EN 10270-1 123,3 386,62 262,62 70,5 | 91,5 | 70,4 | 49,6
Z-138X 18,6 147 0,587 EN 10270-1 144,7 375,32 228,32 80,1 | 91,7 | 81,8 | 66,9
Z-130K-05X 16 134 0,605 EN 10270-1 124,8 324,03 190,03 80,3 | 87,3 | 84,4 | 69,4
Z-141CX 18 148 0,644 EN 10270-1 149,2 361,33 213,33 83,4 | 90,5 | 85,9 | 73,9
Z-147K-04X 20 156 0,72 EN 10270-1 176,1 380,1 224,1 89,9 | 95,3 | 91,5 | 83,0
Z-141BX 18 132 0,74 EN 10270-1 149,2 317,69 185,69 90,1 | 93,1 | 92,3 | 84,8
Z-141AX 18 118 0,851 EN 10270-1 149,2 279,51 161,51 91,0 | 89,7 | 85,8 | 97,6
Z-147K-03X 20 134 0,868 EN 10270-1 176,1 319,96 185,96 100,0 | 100,0 | 100,0 | 100,0
Z-147K-02X 20 112 1,092 EN 10270-1 176,1 259,81 147,81 87,9 | 94,5 | 89,7 | 79,5
Z-156X 22,5 130 1,251 EN 10270-1 223,8 294,72 164,72 81,5 | 91,3 | 83,6 | 69,7
Z-156KX 20 163,5 1,356 EN 10270-1 249,9 332,91 169,41 78,3 | 90,0 | 80,8 | 64,2
Z-156JX 20 123,5 1,916 EN 10270-1 249,9 243,4 119,9 68,8 | 93,4 | 67,5 | 45,4
Z-159AX 18,5 141 2,078 EN 10270-1 268,6 259,39 118,39 66,1 | 91,8 | 64,6 | 41,7
Z-159X 18,5 124 2,444 EN 10270-1 268,6 224,67 100,67 62,1 | 91,0 | 59,8 | 35,5
Z-162U-31X 24 133 2,64 EN 10270-1 348,5 254,61 121,61 58,8 | 85,3 | 58,0 | 33,0
Z-162O-01X 20 146 2,879 EN 10270-1 341,5 255,1 109,1 58,5 | 90,1 | 55,1 | 30,3
Z-162OX 20 138 3,096 EN 10270-1 341,5 239,4 101,4 57,7 | 91,9 | 53,0 | 28,1
Z-162N-01X 20 112 4,002 EN 10270-1 341,5 190,44 78,44 52,0 | 87,4 | 46,9 | 21,8
Z-162U-42X 18 144,5 6 EN 10270-1 452,6 212,64 68,14 45,8 | 85,4 | 37,8 | 14,3
Z-177X 19,2 151 6,561 EN 10270-1 510 221,8 70,8 44,6 | 84,5 | 36,3 | 13,1
Z-162U-41X 18 123,5 7,244 EN 10270-1 452,6 179,94 56,44 43,9 | 85,2 | 34,6 | 11,8
Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202085; Molla di estensione Z-147K-03X

Paese d'origine: DE, German; Molla di estensione Z-147K-03X
