Molla di estensione Z-141AX Acciaio per molle Ø 2 x 18 x 118 mm / 270°

Prezzi a scalare - Molla di estensione Z-141AX

Quantità Prezzo singolo [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7600 EUR
175 0,7600 EUR
250 0,7600 EUR
350 0,7600 EUR
450 0,7600 EUR

Molla di estensione Acquistare

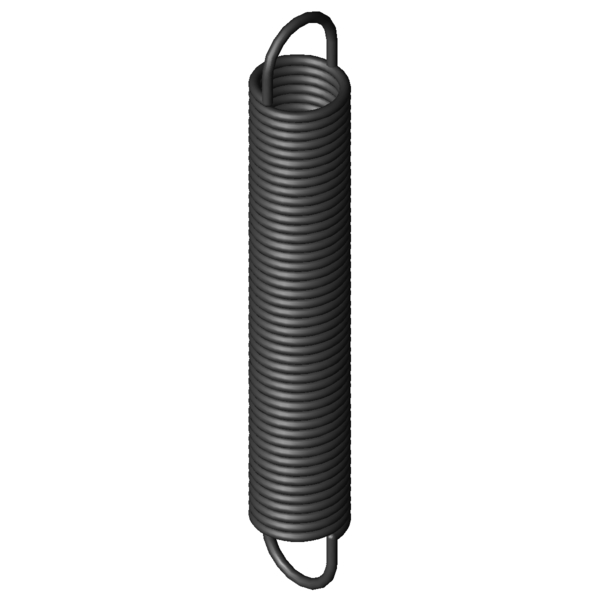

Immagine del prodotto Molla di estensione Z-141AX
Immagine del prodotto Molla di estensione Z-141AX
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione Z-141AX

Simboli Valore Unità Descrizione
Materiale EN 10270-1 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 2 mm Diametro del filo
D mm Diametro medio delle spire
De 18 mm Diametro esterno delle spire
Dh 21,3 mm Diametro minore del cono
L0 118 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 95,5 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 279,51 mm Lunghezza massima a carico statico
sn 161,51 mm Escursione elastica massima a carico statico
Fn 149,2 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 11,25 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,851 N/mm Costante della molla
F0 11,81 N Forza di precompressione interna
Fntol 7,73 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 2 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,3 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 39 gradi Tolleranza posizione occhiello
Gew 60,54 g Peso dell’articolo
PG #ZK - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione Z-141AX Acciaio per molle Ø 2 x 18 x 118 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione Z-141AX Acciaio per molle Ø 2 x 18 x 118 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione Z-141AX Acciaio per molle Ø 2 x 18 x 118 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione Z-141AX Acciaio per molle Ø 2 x 18 x 118 mm / 270°

calcolo del percorso della forza Molla di estensione Z-141AX

Modulo di richiesta Molla di estensione Z-141AX Acciaio per molle Ø 2 x 18 x 118 mm / 270°

Modulo di richiesta Molla di estensione Z-141AX

Molle di estensione simili per Molla di estensione Z-141AX Acciaio per molle Ø 2 x 18 x 118 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
Z-141AX EN 10270-1 2 18 118 149,2 279,51 161,51 0,851 100,0 | 100,0 | 100,0 | 100,0
RZ-141AX 1.4310 2 18 118 125,1 276,28 158,28 0,731 92,2 | 100,0 | 90,9 | 85,6
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
Z-115V-16X 20 121 0,132 EN 10270-1 60,54 549,69 428,69 47,3 | 87,5 | 39,1 | 15,3
Z-115V-15X 20 109 0,152 EN 10270-1 60,54 482,15 373,15 48,4 | 85,8 | 41,9 | 17,6
Z-118AX 21,6 117 0,155 EN 10270-1 67,4 525,4 408,4 49,2 | 87,5 | 42,4 | 17,9
Z-121DX 17,6 136 0,234 EN 10270-1 82,12 460,35 324,35 56,0 | 88,2 | 52,4 | 27,4
Z-121CX 17,6 123 0,268 EN 10270-1 82,12 405,9 282,9 59,6 | 91,2 | 56,1 | 31,4
Z-115V-27X 15 125,5 0,301 EN 10270-1 79,83 369,71 244,21 59,8 | 84,1 | 59,8 | 35,4
Z-121BX 17,6 111 0,303 EN 10270-1 82,12 361,49 250,49 62,0 | 90,6 | 59,8 | 35,5
Z-115V-26X 15 113,5 0,339 EN 10270-1 79,83 329,7 216,2 63,0 | 84,8 | 64,1 | 40,0
Z-121AX 17,6 99,8 0,349 EN 10270-1 82,12 317,27 217,47 64,3 | 87,5 | 64,7 | 40,9
Z-121MX 15,5 120 0,403 EN 10270-1 92,71 331,85 211,85 68,2 | 88,1 | 69,2 | 47,4
Z-121LX 15,5 107,5 0,463 EN 10270-1 92,71 291,9 184,4 71,7 | 85,7 | 74,9 | 54,4
Z-124CX 14,1 118 0,554 EN 10270-1 101,3 286,62 168,62 77,7 | 86,1 | 81,8 | 65,0
Z-141BX 18 132 0,74 EN 10270-1 149,2 317,69 185,69 92,3 | 96,5 | 93,5 | 87,0
Z-130K-04X 16 109 0,766 EN 10270-1 124,8 259,02 150,02 89,6 | 90,4 | 88,3 | 90,1
Z-141AX 18 118 0,851 EN 10270-1 149,2 279,51 161,51 100,0 | 100,0 | 100,0 | 100,0
Z-141X 18 104 1,001 EN 10270-1 149,2 241,32 137,32 91,2 | 96,0 | 92,5 | 85,0
Z-137AX 18,6 95 1,025 EN 10270-1 144,7 225,6 130,6 88,2 | 92,4 | 88,9 | 83,4
Z-147K-02X 20 112 1,092 EN 10270-1 176,1 259,81 147,81 85,9 | 91,9 | 88,1 | 77,5
Z-141HX 16 121 1,194 EN 10270-1 166,7 248,48 127,48 83,4 | 95,5 | 84,2 | 70,6
Z-156JX 20 123,5 1,916 EN 10270-1 249,9 243,4 119,9 66,6 | 88,5 | 67,0 | 44,3
Z-159AX 18,5 141 2,078 EN 10270-1 268,6 259,39 118,39 64,0 | 87,0 | 64,4 | 40,7
Z-159X 18,5 124 2,444 EN 10270-1 268,6 224,67 100,67 61,5 | 90,8 | 58,9 | 34,6
Z-162N-01X 20 112 4,002 EN 10270-1 341,5 190,44 78,44 50,9 | 85,4 | 46,1 | 21,2
Z-162X 15 118 5,126 EN 10270-1 324,5 175,56 57,56 48,3 | 87,8 | 40,8 | 16,4
Z-162U-42X 18 144,5 6 EN 10270-1 452,6 212,64 68,14 44,8 | 82,8 | 37,6 | 13,9
Z-162U-41X 18 123,5 7,244 EN 10270-1 452,6 179,94 56,44 44,3 | 87,4 | 34,0 | 11,5
Z-162U-40X 18 105,5 8,811 EN 10270-1 452,6 151,9 46,4 41,9 | 85,4 | 30,8 | 9,5
Z-176X 19,2 103 10,537 EN 10270-1 510 147,09 44,09 39,1 | 81,2 | 28,3 | 8,0
Z-177SX 18 111 23,15 EN 10270-1 739,6 139,84 28,84 35,3 | 83,2 | 19,0 | 3,6
Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202085; Molla di estensione Z-141AX

Paese d'origine: DE, German; Molla di estensione Z-141AX
